ABBRelè elettroniciUMC AND ACCESSORIES1SAJ243000R0001 ABB Unità di terminazione PDR31.0 PROFIBUS per l'utilizzo con SMK3.0
ABB 1SAJ243000R0001 1SAJ243000R0001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

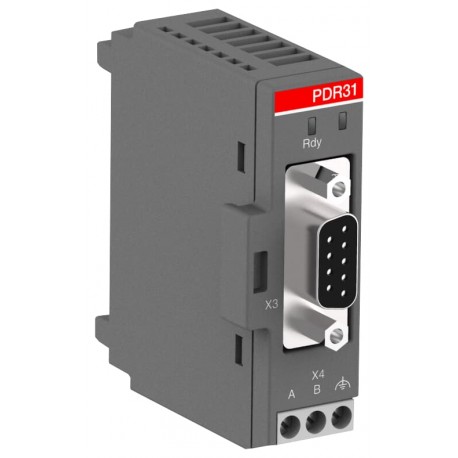

1SAJ243000R0001 ABB Unità di terminazione PDR31.0 PROFIBUS per l'utilizzo con SMK3.0

Riferimento: 1SAJ243000R0001

Produttore: ABB

Descrizione:

Unità di terminazione PDR31.0 PROFIBUS per l'utilizzo con SMK3.0
PDR31.0 MOD. RESISTERE. PINNA PROFIBUS UMC100.3
PDR31.0 Terminaz Profibus DP (xUMC100.3)

Categorie:

  • sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
  • ABB > Relè elettronici > UMC and accessories

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 126,54 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85176200
Tipo principale prodottoPDR31.0
Download Piu' Usati
Scheda tecnica2CDC192016D0201
Istruzioni e manuali1SAC200304M0001
CAD Dimensional Drawing2CDC001079B0201
EPLAN Data9AAC181492_EPLAN
Dimensioni
Larghezza prodotto22.5 mm
Profondità prodotto59 mm
Altezza prodotto64 mm
Peso netto prodotto0.03 kg
Dati tecnici
Capacità di connessione1x 0.2-2.5 mm²
Tipo di montaggioUMC100.3/Single Mounting
Montaggio su barra DINWith Single Mounting KIt
Perdita di potenzaApprossimativamente 0.5 W
Tensione nominale di alimentazione di controllo (Us)24 V DC
Cacciavite raccomandatoPozidriv 1
Norme di riferimentoIEC/EN 61131-2
Idoneo perUMC100
Tipo di morsettoScrew Terminals
Coppia di serraggioCircuito Ausiliare 0.5 N·m
Control Circuit 0.5 N·m
Lunghezza di spelatura cavo7 mm
Reparto tecnico UL/CSA
Sezioni dei cavi UL/CSAFlexible with Ferrule 1x 28-12 AWG
Rigid 1x 28-12 AWG
Dati ambientali
Grado di protezioneIP20
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SAA983001-4501
Informazioni RoHS1SVD981001-4401
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006538
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato ABS9AKK106930A7739
Certificato ATEXNot available
Dichiarazione di conformità - CE1SVD981004
Certificato DNVTAA000015X-revision4
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1112 mm
Profondità imballo livello 126 mm
Altezza imballo livello 167 mm
Peso lordo imballo livello 10.03 kg
EAN imballo livello 14013614499647
Classificazioni e standard esterni
eClassV11.0 : 27242608
E-Number (Norway)4552638
ETIM 6EC001604 - bus di campo, periferica remota – modulo di comunicazione
ETIM 7EC001604 - bus di campo, periferica remota – modulo di comunicazione
ETIM 8EC001604 - Fieldbus, decentr. periphery - communication module
ETIM 9EC001604 - Fieldbus, decentr. periphery - communication module
Codice classificazione oggettoK

ETIM for 1SAJ243000R0001 Controllori logici programmabili (PLC) (EC001604)

Nome caratteristicatensione di alimentazione AC 50 Hz (EF007532)
Valore caratteristica2 V
Nome caratteristicatensione di alimentazione AC 60 Hz (EF007533)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica24 V
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicanumero di interfacce HW CAN (EF017563)
Valore caratteristica1
Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica1
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica1
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica1
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica1
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica1
Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)
Valore caratteristica1
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica1
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica1
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica1
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica1
Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)
Valore caratteristicaSì
Nome caratteristicasupporta il protocollo per CAN (EF003053)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per ASI (EF003051)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EIB (EF003055)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo pour Modbus (EF003057)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SUCONET (EF003060)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per LON (EF003017)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SERCOS (EF006657)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)
Valore caratteristicaNo
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicastandard radio eGPRS (EDGE) (EF009703)
Valore caratteristicaNo
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicastandard radio LTE (EF009709)
Valore caratteristicaNo
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicacon separazione del potenziale (EF003272)
Valore caratteristicaSì
Nome caratteristicacollegamento bus di campo tramite accoppiatore separato possibile (EF004002)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaSì
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicacertificato per area pericolosa UL classe I (EF017622)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe II (EF017625)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe III (EF017627)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL divisione 1 (EF017628)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL divisione 2 (EF017629)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo A (acetilene) (EF017632)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo B (idrogeno) (EF017633)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo C (etilene) (EF017635)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo D (propano) (EF017636)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo E (polvere metallica) (EF017637)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639)
Valore caratteristicaNo
Nome caratteristicalarghezza (EF000008)
Valore caratteristica22.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica64 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica59 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDR31.0 PROFIBUS Termination Unit For usage with SMK3.0 - ABB - PDR31.0 - 1SAJ243000R0001
83 Kbytes
PDR31.0 1SAJ243000R0001 ABB Unità di terminazione PDR31.0 PROFIBUS per l'utilizzo con SMK3.0
51 Kbytes
PDF ABB Time Relays CT-C CT-S CT-D 2024 EN
47 Mbytes
