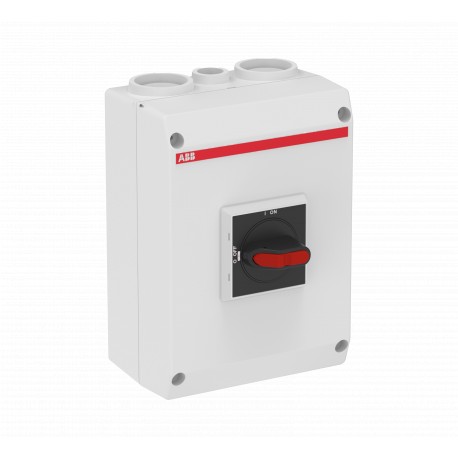

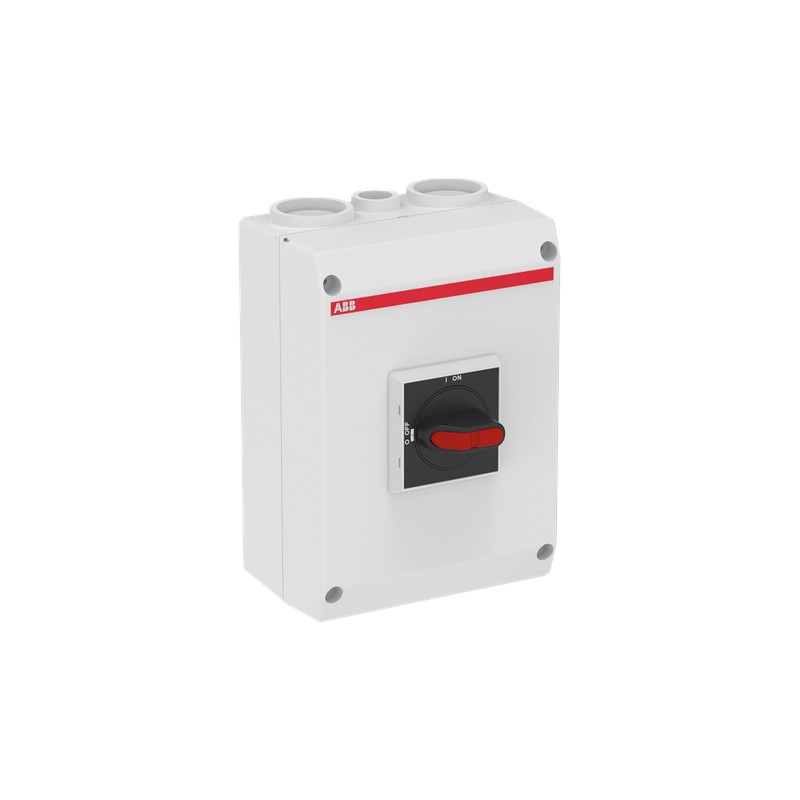

1SCA022401R4910 ABB interruttore chiuso OTP63B4M
Riferimento: 1SCA022401R4910
Produttore: ABB
Descrizione:
interruttore chiuso OTP63B4M
Sezionatore interno in scatola OTP63B4M
OTP63B4M SEZIONATORE 4P 63A IN CASSETTA
Categorie:
- Apparecchi elettrici a bassa tensione > Sezionatore
- ABB > Interruttori manuali > Box
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 199e95dd-0ebf-4fe4-9d83-3e24fdc6e7ce Finlandia (FI) |
| SCIP semplificato | 31da8d5e-f6c5-46a7-8a84-df46f95f1c61 Germania (DE) |
| 30bc1be6-52b5-4a7f-9edd-b7f98f3dc45f Paesi Bassi (Olanda) (NL) | |
| 0b37920f-a589-43a5-afa9-6e238c412ff7 Portogallo (PT) | |
| b39cb493-bbbc-457d-bb00-c8de2c34320f Bulgaria (BG) | |
| f5337b41-dd97-44af-8501-a92956ab524e Svezia (SE) | |
| d51a118e-5e27-4fc2-b480-f44894eea927 Svezia (SE) | |
| 7d741f4b-29f1-4c66-9349-fe25b80a0c80 Francia (FR) | |
| 51f3db1c-d781-4ee5-9947-e485a66896dd Germania (DE) | |
| c32b2d05-cf51-4161-a799-b3f4b32b9abe Germania (DE) | |
| be421aad-660d-45a7-8cf9-bdb7b3799c74 Francia (FR) | |
| 194d088e-7b98-4fda-b8a0-86e3c5d974ed Grecia (GR) | |
| c8a1a07e-416e-4937-9166-d651bf4c944d Italia (IT) | |
| 575bf042-a340-43ae-a4be-cf1ba80d2fc0 Polania (PL) | |
| 8ff61f39-f8b0-4837-a600-2de1f762dd67 Spagna (ES) | |
| e43e2654-85a8-4515-95c6-1e94af3f0507 Belgio (BE) | |
| 3cfab625-571a-4d7a-a104-b04bc9698457 Polania (PL) | |
| 02e20e6a-b59d-4efc-b478-44452ebfd453 Norvegia (NO) | |
| 1757c807-ec25-4309-976c-da91b3cf952d Ungheria (HU) | |
| 726c8e3c-2322-4fd5-8351-e154df04b9f4 Belgio (BE) | |
| 96ac79e6-5abf-4c5b-8b28-bbfb4377323f Estonia (EE) | |
| 1b7aa194-6052-4be8-a718-0874fcab0486 Polania (PL) | |
| a5dcfa0c-fb3f-4f39-8a6e-dfeb1728f7df Ungheria (HU) | |
| a02bf7bf-f070-4130-9352-712f59d447a3 Croazia (HR) | |
| 472ac75a-8f5b-4782-b9de-a7bfa2a0b3bf Germania (DE) | |
| 446fa673-0167-470c-a965-c1da06ce789d Danimarca (DK) | |
| 14594d71-42ec-43db-b8a4-d7d27c4a60fd Germania (DE) | |
| fb731b89-e38b-426b-8dab-007a826502d0 Repubblica Ceca (CZ) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340002M0012 |
| Disegni meccanici | OTPK201490SM32.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Last Ordering Date | 2026-08-31 All Countries |
| ID prodotto in sostituzione (NUOVO) | OTP63GB4M |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 145 mm |
| Altezza prodotto | 200 mm |
| Profondità prodotto | 90 mm |
| Peso netto prodotto | 0.9 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 162 mm |
| Profondità imballo livello 1 | 222 mm |
| Altezza imballo livello 1 | 148 mm |
| Peso lordo imballo livello 1 | 1 kg |
| EAN imballo livello 1 | 6417019131344 |
| Dati tecnici | |
| Sezione cavo | 1.5 ... 35 mm² |
| Posizione entrata cavo | Superiore/Inferiore |
| Uscite cavi per lato | 2xM32+M16 / 2xM32+M16 |
| Sezioni dei cavi-circuito principale | Screw Clamp 1.5 ... 35 mm² |
| Screw Clamp / PE Terminal 2pc,1.5 ... 35 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 80 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastica |
| Handle Color | Nero |
| Tipo di maniglia | Maniglia selettrice |
| Impact Resistance Rating | Housing IK08 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 0 NO, 0 NC |
| Neutral Type | Fixed and Switchable Neutral |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di poli | 4P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Posizione dei terminali neutri | Top In - Bottom Out |
| Posizione dei terminali PE | Top In - Bottom Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4.5 W |
| Tensione di tenuta ad impulso (Uimp) | 1.5 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 80 A |
| (380 ... 415 V) 80 A | |
| (690 V) 80 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 80 A |
| (690 V) 80 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 75 A |
| (500 V) 58 A | |
| (690 V) 20 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 37 kW |
| (500 V) 37 kW | |
| (690 V) 18.5 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 2.1 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 1.5 kA |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 2 N·m |
| Lunghezza di spelatura cavo | 13 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | 13 mm |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Coppia di serraggio | Circuito Principale 2 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 1SCC340018D0204 |
| Dichiarazione di conformità - CE | 1SCC340003D2704 |
| DNV GL Certificate | 1SCC340045D0203 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
ETIM for 1SCA022401R4910 Apparecchi elettrici a bassa tensione (EC000216)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica750 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica80 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica75 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica80 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica1.5 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica37 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica37 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
