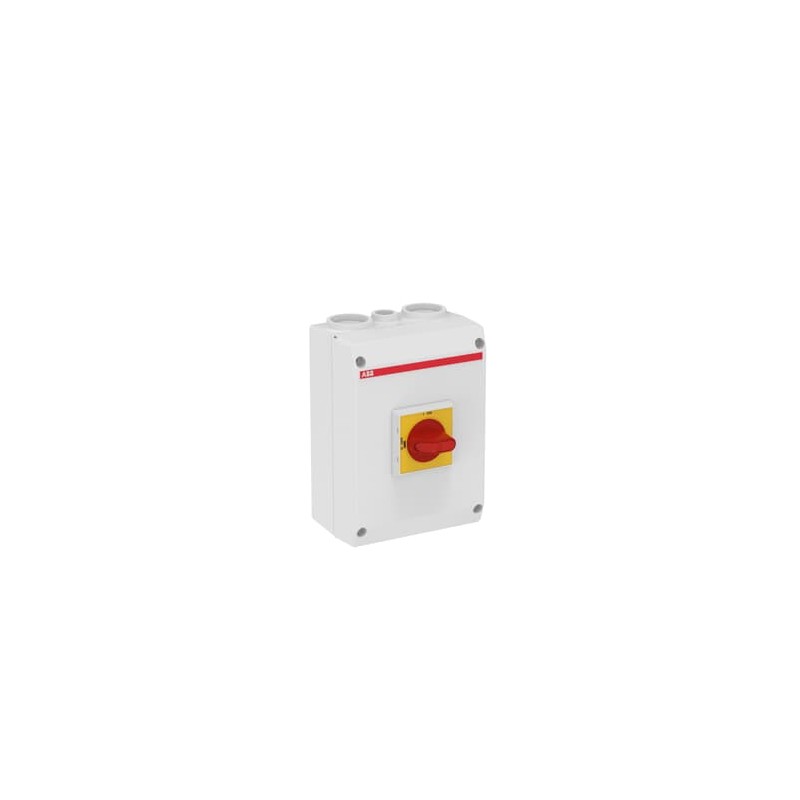

1SCA022459R6860 ABB interruttore chiuso OTP45BA4M
1SCA022459R6860
ABB
interruttore chiuso OTP45BA4M
Sezionatore OTP45BA4M
OTP45BA4M SEZIONATORE 3P 45A IN CASSETTA
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > Box
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 5f6c271a-2489-48d0-89b8-d51f29b63277 Finlandia (FI) |
| SCIP semplificato | df56e47c-e2eb-4a03-8ac7-71d11d91742b Germania (DE) |
| c9b5416d-58b2-48da-956f-287f94280175 Bulgaria (BG) | |
| 475244f7-c73e-40a4-af4c-fc7a14d8babc Grecia (GR) | |
| d152b84d-6812-4e98-8c1c-c6e5f2b13a2c Portogallo (PT) | |
| 76881870-eb0b-45c1-980d-4cc0779b4570 Italia (IT) | |
| fbea1bbf-51f9-40e4-a4a5-1f2f57b2277b Svezia (SE) | |
| 9c437f13-5fe2-4ab4-9cbe-b7df5f572e41 Francia (FR) | |
| 6d181cca-ffec-4a03-a7ac-c8054897650a Svezia (SE) | |
| 84a8f623-6561-4888-b7aa-9d5de2a3d801 Germania (DE) | |
| f5971993-9c81-426a-a4ca-9acdc9b4d29c Germania (DE) | |
| ef1f6fd1-342e-48f2-8c92-1b90bb173ab9 Francia (FR) | |
| 2b7d742c-5c46-4d87-9555-40ab73ffe260 Spagna (ES) | |
| db808e35-5f94-4bb7-ae88-6a46290b257b Ungheria (HU) | |
| c07d3ec9-2b47-4b56-91ec-a8a159027f37 Belgio (BE) | |
| 6f467098-9f8e-4fc6-afa6-c6172b91adee Norvegia (NO) | |
| df5296d9-8e4d-423e-9031-beedfa334012 Polania (PL) | |
| 17c8dc89-84c2-49ce-bd93-b7229f2eead2 Polania (PL) | |
| 25a364b7-ce70-47ff-be66-d29dd4a1115b Polania (PL) | |
| dcd35a37-e02e-463b-9c54-a26a53b4085f Ungheria (HU) | |
| a3798e47-5705-4529-8d8d-e9660d197a15 Estonia (EE) | |
| 2b63312f-9cf6-4079-ad97-0a9e3e817f2a Germania (DE) | |
| 29ac20ed-9f11-4fb4-a85e-dbe0e3418ec8 Danimarca (DK) | |
| f286ff35-1843-4772-b6c4-146367b14343 Germania (DE) | |
| c7ed9a63-9392-44af-9cb7-bbff64c48ae5 Croazia (HR) | |
| cc9024bd-a3a7-467a-a087-3e664e43291f Repubblica Ceca (CZ) | |
| 8da69d3a-6d4e-4efb-922f-a4b02b5aa744 Belgio (BE) | |
| e564cea7-a4cd-4ed8-b145-7d86b6246760 Paesi Bassi (Olanda) (NL) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340002M0012 |
| Disegni meccanici | OTPK201490SM32.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Last Ordering Date | 2026-08-31 All Countries |
| ID prodotto in sostituzione (NUOVO) | OTP63GBA4M |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 145 mm |
| Altezza prodotto | 200 mm |
| Profondità prodotto | 90 mm |
| Peso netto prodotto | 0.9 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 162 mm |
| Profondità imballo livello 1 | 222 mm |
| Altezza imballo livello 1 | 148 mm |
| Peso lordo imballo livello 1 | 1 kg |
| EAN imballo livello 1 | 6417019143217 |
| Dati tecnici | |
| Sezione cavo | 1.5 ... 35 mm² |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | 2xM32+M16 / 2xM32+M16 |
| Colore | RAL7035 |
| Sezioni dei cavi-circuito principale | Screw Clamp 1.5 ... 35 mm² |
| Screw Clamp / PE Terminal 2pc,1.5 ... 35 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 63 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastica |
| Handle Color | Rosso / Giallo |
| Tipo di maniglia | Maniglia selettrice |
| Impact Resistance Rating | Housing IK08 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 0 NO, 0 NC |
| Neutral Type | Fixed and Switchable Neutral |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di poli | 4P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1.5 W |
| Tensione di tenuta ad impulso (Uimp) | 1 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 22 kW |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 1.4 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 1 kA |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 2 N·m |
| Lunghezza di spelatura cavo | 13 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | 13 mm |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Coppia di serraggio | Circuito Principale 2 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 1SCC340018D0204 |
| Dichiarazione di conformità - CE | 1SCC340003D2704 |
| DNV GL Certificate | 1SCC340045D0203 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 750 V |
| tensione d'esercizio nominale (EF001435) | 750 V |
| corrente permanente nominale Iu (EF001389) | 63 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 45 A |
| resistenza a corrente di breve durata Icw (EF007050) | 1 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| potenza di interruzione a 400 V (EF009166) | 22 kW |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | rosso |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OTP45BA4M Enclosed switch - ABB - OTP45BA4M - 1SCA022459R6860 | 84 Kbytes |
|
| OTP45BA4M 1SCA022459R6860 ABB interruttore chiuso OTP45BA4M | 50 Kbytes |
|
