ABBInterruttori manualiBOX1SCA022401R3350 ABB interruttore chiuso OTP16BA3M

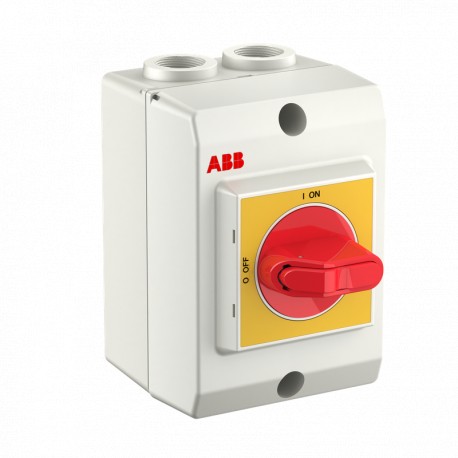

ABB 1SCA022401R3350 1SCA022401R3350 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA022401R3350 ABB interruttore chiuso OTP16BA3M

Riferimento: 1SCA022401R3350

Produttore: ABB

Descrizione:

interruttore chiuso OTP16BA3M
Sezionatore OTP16BA3M
OTP16BA3M SEZIONATORE 3 POLI 16A IN CASSETTA

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > Box

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 49,42 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informazioni RoHS1SCC340075D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC340095D0201
Download Piu' Usati
Scheda tecnica1SCC340015C0201
Istruzioni e manuali1SCC340002M0012
Disegni meccaniciOTPK0128560SQM20.stp
Dati ambientali
Grado di protezionesecondo IEC 60529 IP65
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85363010
Last Ordering Date2026-08-31 All Countries
ID prodotto in sostituzione (NUOVO)OTP16GBA3M
Paese di origineLituania (LT)
Dimensioni
Larghezza prodotto85 mm
Altezza prodotto120 mm
Profondità prodotto60 mm
Peso netto prodotto0.34 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1106 mm
Profondità imballo livello 1158 mm
Altezza imballo livello 197 mm
Peso lordo imballo livello 10.4 kg
EAN imballo livello 16417019131184
Dati tecnici
Sezione cavo0.75 ... 10 mm²
Posizione entrata cavoTop/Bottom
Uscite cavi per lato2xM20 / 2xM20
ColoreRAL7035
Sezioni dei cavi-circuito principaleScrew Clamp 0.75 ... 10 mm²
Screw Clamp / PE Terminal 2pc,0.75 ... 2.5 mm²
Corrente termica convenzionale (Ithe)Completamente Chiuso 25 A
Grado di protezionesecondo IEC 60529 IP65
Materiale contenitorePlastica
Handle ColorRosso / Giallo
Tipo di manigliaManiglia selettrice
Impact Resistance RatingHousing IK08
Maximum Mounted Auxiliary Contacts1 NO, 1 NC
Contatti ausiliari montati0 NO, 0 NC
Neutral TypeFixed Neutral
Numero di contatti ausiliari NC0
Numero di contatti ausiliari NA0
Numero di poli3P
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Posizione dei terminali neutriTop In - Bottom Out
Posizione dei terminali PETop In - Bottom Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.3 W
Tensione di tenuta ad impulso (Uimp)0.5 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 750 V
Corrente nominale di funzionamento AC-21A (Ie)(500 V) 16 A
(380 ... 415 V) 16 A
(690 V) 16 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 16 A
(690 V) 16 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 10 A
Potenza nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 7.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
Tensione nominale di funzionamentoCircuito Principale 750 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V AC) 0.705 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 0.5 kA
Cacciavite raccomandatoCircuito Principale Pozidriv 2
Norme di riferimentoIEC 60947-1, -3
Coppia di serraggioCircuito Principale 0.8 N·m
Lunghezza di spelatura cavo10 mm
Reparto tecnico UL/CSA
Lunghezza di spelatura cavo10 mm
Cacciavite raccomandatoCircuito Principale Pozidriv 2
Coppia di serraggioCircuito Principale 0.8 N·m
Certificati e dichiarazioni (numero del documento)
Certificato BV1SCC340018D0204
Dichiarazione di conformità - CE1SCC340003D2704
DNV GL Certificate1SCC340045D0203
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Codice categoria granulare IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA022401R3350 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica750 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica25 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica16 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica16 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica0.5 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica7.5 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica7.5 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicarosso
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro

DATASHEET - PDF

Titolo
Dimensione
Tipo
OTP16BA3M 1SCA022401R3350 ABB interruttore chiuso OTP16BA3M
56 Kbytes
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
