ABBInterruttori manualiOT1SCA022872R5910 ABB OTM800E3CM24D MOTORIZZATO C INTERRUTTORE / O

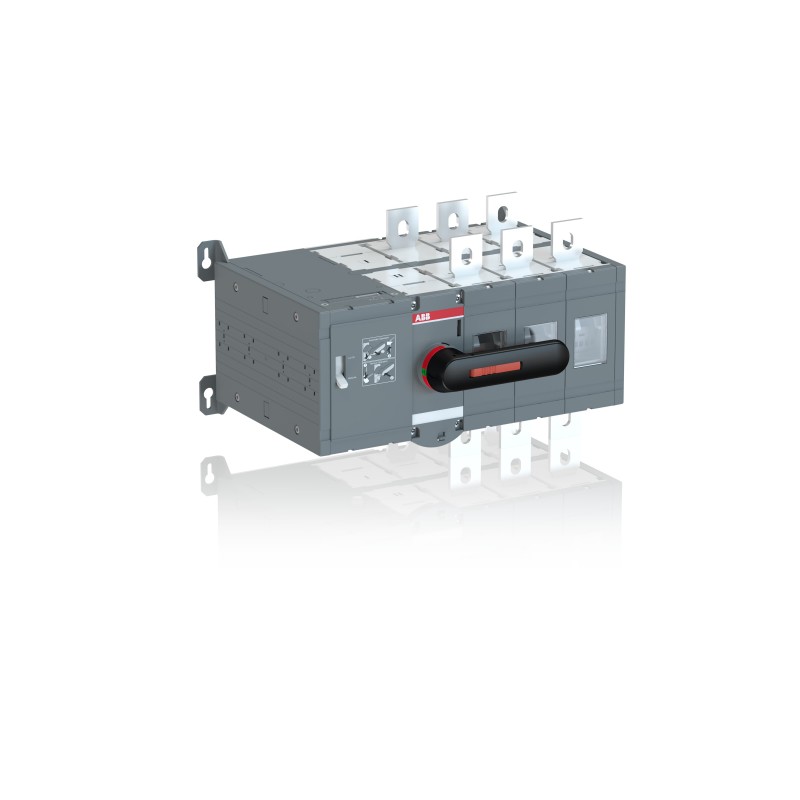

ABB 1SCA022872R5910 1SCA022872R5910 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA022872R5910 ABB OTM800E3CM24D MOTORIZZATO C INTERRUTTORE / O

Riferimento: 1SCA022872R5910

Produttore: ABB

Descrizione:

OTM800E3CM24D MOTORIZZATO C INTERRUTTORE / O
Commutatore motore interno OTM800E3CM24D
OTM800E3CM24D MOTORIZED C/O SWITCH

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > OT

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 3.244,71 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC303059M0201
Informazioni ambientali1SCC303036D0202
Dichiarazione prodotto ambientale - EPD1SCC303100D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Download Piu' Usati
Scheda tecnica1SCC303003C0201
Istruzioni e manuali1SCC303002M0204
Dichiarazione prodotto ambientale - EPD1SCC303100D0201
Dati ambientali
Grado di protezioneDavanti IP20
Informazioni ambientali1SCC303036D0202
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto411 mm
16.18 in
Altezza prodotto250 mm
9.84 in
Profondità prodotto299 mm
11.77 in
Peso netto prodotto22 kg
48.5 lb
Informazioni imballo
Unità imballo livello 1box 1 scatola
Larghezza imballo livello 1310 mm
Profondità imballo livello 1560 mm
Altezza imballo livello 1320 mm
Peso lordo imballo livello 122.08 kg
EAN imballo livello 16417019339191
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 800 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 800 A
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Handle ColorNero
Tipo di manigliaDirect mounted handle
Motor Operational Voltage24 V DC
Tipo di montaggioBase mounting
Numero di poli3P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 40 W
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Corrente nominale di funzionamento AC-31B (Ie)(380 ... 415 V) 720 A
Corrente nominale di funzionamento AC-33B (Ie)(380 ... 415 V) 650 A
Potenza nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 450 kW
(500 V) 560 kW
(690 V) 800 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Corrente nominale ammissibile di breve durata (Icw)per 1 s 20 kiloampere rms
ComandoMechanism at the End of the Switch
Tipo di morsettoScrew Terminals
Coppia di serraggiosecondo IEC 60947-1 50 ... 75 N·m
Tipo di transizioneOpen
Reparto tecnico UL/CSA
Coppia di serraggiosecondo IEC 60947-1 50 ... 75 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC303033D2702
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3641768

ETIM for 1SCA022872R5910 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica800 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica800 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica20 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica450 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica450 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaSì
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica con inserto a innesto
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaaltro
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1

DATASHEET - PDF

Titolo
Dimensione
Tipo
OTM800E3CM24D MOTORIZED C/O SWITCH - ABB - OTM800 - 1SCA022872R5910
88 Kbytes
OTM800 1SCA022872R5910 ABB OTM800E3CM24D MOTORIZZATO C INTERRUTTORE / O
54 Kbytes
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
