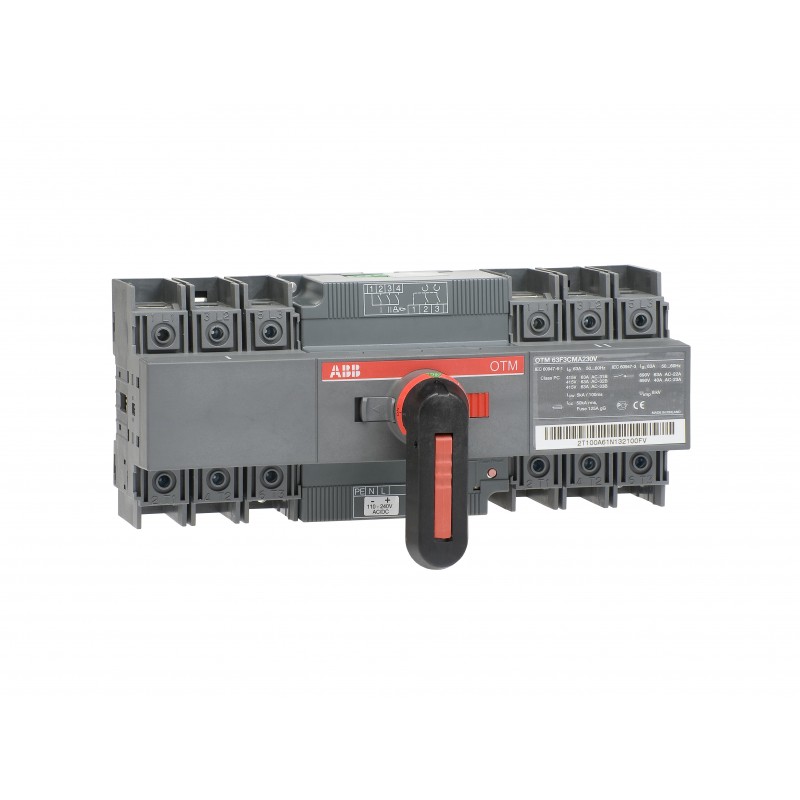

1SCA120095R1001 ABB OTM63F3CMA230V MOTORIZZATO C INTERRUTTORE / O
1SCA120095R1001
ABB
OTM63F3CMA230V MOTORIZZATO C INTERRUTTORE / O
Motore a commutatore interno OTM63F3CMA230V
OTM63F3CMA230V Sezionatore 3P 63A motorizzato
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT_C
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303056M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303135D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303009M0206 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303135D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 230 mm |
| 9.06 in | |
| Altezza prodotto | 100 mm |
| 3.94 in | |
| Profondità prodotto | 116 mm |
| 4.57 in | |
| Peso netto prodotto | 1.64 kg |
| 3.62 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 115 mm |
| Profondità imballo livello 1 | 315 mm |
| Altezza imballo livello 1 | 115 mm |
| Peso lordo imballo livello 1 | 1.64 kg |
| EAN imballo livello 1 | 6417019516844 |
| Dati tecnici | |
| Sezione cavo | 10 ... 70 mm² |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 63 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 63 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Maniglia Diretta |
| Motor Operational Voltage | 110 ... 240 V AC/DC |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.8 W |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 800 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 60 A | |
| (690 V) 40 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 63 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 63 A |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 30 kW |
| (500 V) 37 kW | |
| (690 V) 37 kW | |
| Tensione nominale di funzionamento | Circuito Principale 800 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Comando | Mechanism at the End of the Switch |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Tipo di transizione | Open |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303039D2702 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5208 >> Controller switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3601228 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OTM63F3CMA230V MOTORIZED C/O SWITCH - ABB - OTM63F3CMA230V - 1SCA120095R1001 | 89 Kbytes |
|
| OTM63F3CMA230V 1SCA120095R1001 ABB OTM63F3CMA230V MOTORIZZATO C INTERRUTTORE / O | 70 Kbytes |
|
