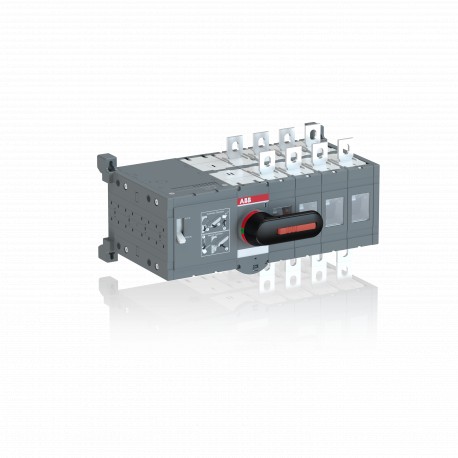

ABB 1SCA022847R3250 1SCA022847R3250 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA022847R3250 ABB OTM400E4CM230C MOTORIZZATO C INTERRUTTORE / O

Riferimento: 1SCA022847R3250

Produttore: ABB

Descrizione:

OTM400E4CM230C MOTORIZZATO C INTERRUTTORE / O
Motore a collettore interno OTM400E4CM230C
OTM400E4CM230C COMMUTATORE MOTORIZZATO 8P 400A

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > OT_C

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 1.962,23 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Circular Value
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
End of Life Instructions1SCC303058M0201
Informazioni ambientali1SCC303036D0202
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Download Piu' Usati
Scheda tecnica1SCC303003C0201
Istruzioni e manuali1SCC303002M0206
End of Life Instructions1SCC303058M0201
Dimensioni
Larghezza prodotto367 mm
Altezza prodotto185 mm
Profondità prodotto235 mm
Peso netto prodotto9.4 kg
20.7 lb
Dati tecnici
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Corrente nominale di funzionamento AC-31B (Ie)(380 ... 415 V) 400 A
Corrente nominale di funzionamento AC-33B (Ie)(380 ... 415 V) 400 A
Corrente nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 400 kW
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 400 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 400 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Tensione nominale di funzionamento1000 V
Corrente nominale ammissibile di breve durata (Icw)per 1 s 15 kiloampere rms
Motor Operational Voltage220 ... 240 V AC
Perdita di potenza10 W
Grado di inquinamento3
Handle ColorNero
Tipo di manigliaManiglia Diretta
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
ComandoMechanism at the End of the Switch
Distanza tra le fasiStandard
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Modalità operativaManovra Frontale
Tipo di montaggioBase mounting
Numero di poli4
Grado di protezioneDavanti IP20
Tipo di transizioneAperta
Dati ambientali
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Informazioni ambientali1SCC303036D0202
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC303013D0202
REACH Declaration1SCC011021D0201
Informazioni imballo
Unità imballo livello 11 pezzo (i)
Larghezza imballo livello 1255 mm
Profondità imballo livello 1460 mm
Altezza imballo livello 1253 mm
Peso lordo imballo livello 111.44 kg
EAN imballo livello 16417019298009
Classificazioni
Codice classificazione oggettoQ
ETIM 7EC000216 - sezionatore di carico
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3641756

ETIM for 1SCA022847R3250 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica400 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica400 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica15 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica220 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica220 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaSì
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica con inserto a innesto
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicagrigio
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
Nome caratteristicalarghezza (EF000008)
Valore caratteristica367 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica185 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica235 mm
