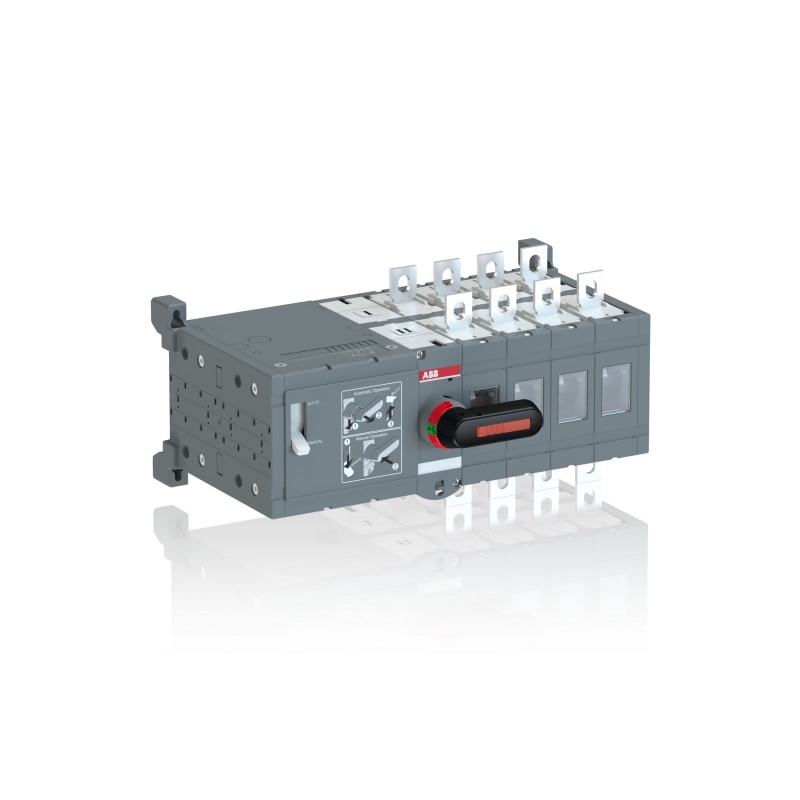

ABB 1SCA022848R1510 1SCA022848R1510 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

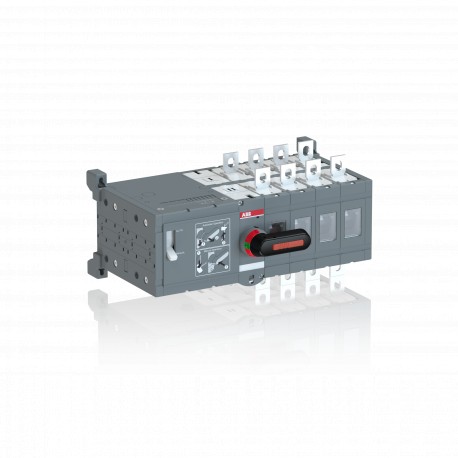

1SCA022848R1510 ABB OTM160E4CM230C MOTORIZZATO C INTERRUTTORE / O

Riferimento: 1SCA022848R1510

Produttore: ABB

Descrizione:

OTM160E4CM230C MOTORIZZATO C INTERRUTTORE / O
Commutatore motore interno OTM160E4CM230C
OTM160E4CM230C COMMUTATORE MOTORIZZATO 8P 160A

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > OT_C

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 887,76 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Circular Value
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
End of Life Instructions1SCC303057M0201
Informazioni ambientali1SCC303036D0202
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Download Piu' Usati
Scheda tecnica1SCC303003C0201
Istruzioni e manuali1SCC303002M0206
End of Life Instructions1SCC303057M0201
Dimensioni
Larghezza prodotto307 mm
Altezza prodotto150 mm
Profondità prodotto197 mm
Peso netto prodotto6.2 kg
13.7 lb
Dati tecnici
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-31B (Ie)(380 ... 415 V) 160 A
Corrente nominale di funzionamento AC-33B (Ie)(380 ... 415 V) 160 A
Corrente nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 90 kW
(500 V) 110 kW
(690 V) 160 kW
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 160 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 160 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Tensione nominale di funzionamento1000 V
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kiloampere rms
Motor Operational Voltage220 ... 240 V AC
Perdita di potenza2.4 W
Grado di inquinamento3
Handle ColorNero
Tipo di manigliaManiglia Diretta
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
ComandoMechanism at the End of the Switch
Distanza tra le fasiStandard
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Modalità operativaManovra Frontale
Tipo di montaggioBase mounting
Numero di poli4
Grado di protezioneDavanti IP20
Tipo di transizioneAperta
Dati ambientali
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Informazioni ambientali1SCC303036D0202
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC303012D0202
REACH Declaration1SCC011021D0201
Informazioni imballo
Unità imballo livello 11 pezzo (i)
Larghezza imballo livello 1215 mm
Profondità imballo livello 1395 mm
Altezza imballo livello 1215 mm
Peso lordo imballo livello 17.6 kg
EAN imballo livello 16417019298696
Classificazioni
Codice classificazione oggettoQ
ETIM 7EC000216 - sezionatore di carico
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3641704

ETIM for 1SCA022848R1510 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica160 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica160 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica90 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica90 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaSì
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica con inserto a innesto
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicagrigio
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
Nome caratteristicalarghezza (EF000008)
Valore caratteristica307 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica150 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica197 mm
