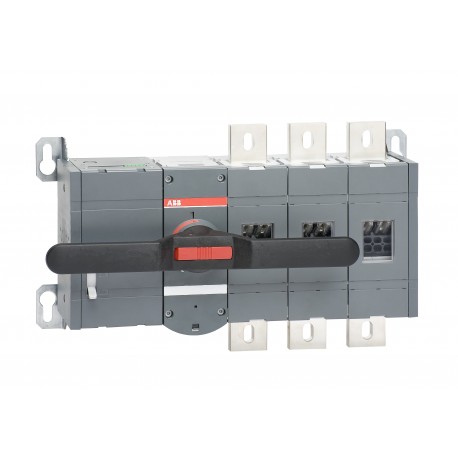

1SCA115365R1001 ABB OTM1250E3M230C motorizzato sezionatore
1SCA115365R1001
ABB
OTM1250E3M230C motorizzato sezionatore
Sezionatore interno OTM1250E3M230C motore
OTM1250E3M230C MOTORIZED SWITCH
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Circular Value | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 1SCC301141M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303101D0201 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 1SCC303101D0201 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC303006M0205 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303101D0201 |
| End of Life Instructions | 1SCC301141M0201 |
| Dimensioni | |
| Larghezza prodotto | 506.5 mm |
| Altezza prodotto | 306 mm |
| Profondità prodotto | 153 mm |
| Peso netto prodotto | 25 kg |
| Dati tecnici | |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| (1000 V AC) 1250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (400 ... 415 V) 710 kW |
| (500 V) 900 kW | |
| (690 V) 1200 kW | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 1250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 1250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 110 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| Corrente nominale di cortocircuito condizionale (Inc) | (1250 A fuse, 415 V) 80 kA |
| (1250 A fuse, 500 V) 100 kA | |
| Motor Operational Voltage | 220 ... 240 V AC |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 29 W |
| Grado di inquinamento | 3 |
| Handle Color | Nero |
| Tipo di maniglia | Direct mounted handle |
| Comando | Mechanism at the End of the Switch |
| Distanza tra le fasi | Standard |
| Posizione dei terminali linee | Top In - Bottom Out |
| Modalità operativa | Front operated |
| Norme di riferimento | IEC 60947-3 |
| Funzioni speciali | No |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3 |
| Grado di protezione | Davanti IP00 |
| Tipo di morsetto | Lug terminals |
| Coppia di serraggio | secondo IEC 60947-1 50 … 75 N·m |
| Durata meccanica | 6000 |
| Lock Type | Yes |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 50 … 75 N·m |
| Dati ambientali | |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Dichiarazione di conformità - CE | 1SCC301213D2702 |
| REACH Declaration | 1SCC011021D0201 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 407 mm |
| 16.02 in | |
| Profondità imballo livello 1 | 619 mm |
| 24.37 in | |
| Altezza imballo livello 1 | 190 mm |
| 7.48 in | |
| Peso lordo imballo livello 1 | 27 kg |
| 12 lb | |
| EAN imballo livello 1 | 6417019477350 |
| Classificazioni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000216 - sezionatore di carico |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
