ABB 1SCA022812R6290 1SCA022812R6290 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

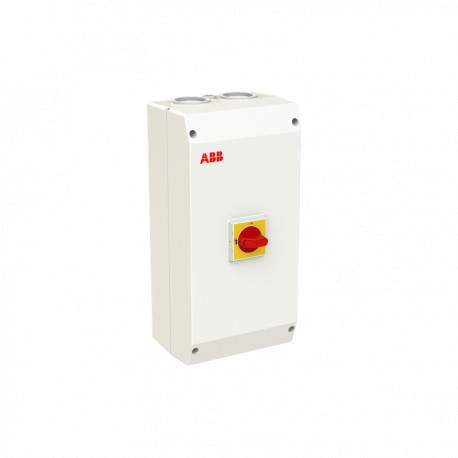

1SCA022812R6290 ABB interruttore di sicurezza EMC OTE90AL3M

Riferimento: 1SCA022812R6290

Produttore: ABB

Descrizione:

interruttore di sicurezza EMC OTE90AL3M
Int. Sez. in OTE90AL3M scatola
OTE90AL3M EMC safety switch

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > Box

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 325,16 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Circular Value
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informazioni RoHS1SCC340075D0201
Toxic Substances Control Act - TSCA1SCC340095D0201
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85363030
Paese di origineFinlandia (FI)
Download Piu' Usati
Scheda tecnica1SCC340015C0201
Istruzioni e manuali1SCC340003M0016
9AKK108466A4485
Disegni meccaniciOTPK402014SM50.stp
Dimensioni
Larghezza prodotto200 mm
Altezza prodotto400 mm
Profondità prodotto140 mm
Peso netto prodotto3.4 kg
Dati tecnici
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 125 A
(500 V) 125 A
(690 V) 125 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 90 A
(500 V) 70 A
(690 V) 50 A
Corrente nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 45 kW
(500 V) 45 kW
(690 V) 45 kW
Corrente termica convenzionale (Ithe)Completamente Chiuso 135 A
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 750 V
Tensione nominale di funzionamentoCircuito Principale 750 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V AC) 3.6 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 2.5 kA
Perdita di potenzaa Condizioni Operative Nominali per Polo 6.3 W
Grado di inquinamento3
Handle ColorRosso / Giallo
Tipo di manigliaSelector handle
Norme di riferimentoIEC 60947-1, -3
Funzioni specialiEMC
Numero di poli3
Neutral TypeFixed neutral
Sezioni dei cavi-circuito principaleScrew Clamp 10 ... 70 mm²
Screw Clamp / PE Terminal 4pc,10 ... 70 mm²
Sezione cavo10 ... 70 mm²
Lunghezza di spelatura cavo20 mm
Posizione entrata cavoTop and/or Bottom
Uscite cavi per lato2xM50+M16 / 2xM50+M16
Grado di protezionesecondo IEC 60529 IP65
Impact Resistance RatingHousing IK08
Materiale contenitorePlastic
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Contatti ausiliari montati1 NO, 0 NC
Numero di contatti ausiliari NC0
Numero di contatti ausiliari NA1
Coppia di serraggioCircuito Principale 6 N·m
Reparto tecnico UL/CSA
Lunghezza di spelatura cavo20 mm
Coppia di serraggioCircuito Principale 6 N·m
Dati ambientali
Dichiarazione RoHSSecondo la Direttiva CE 2011/65/CE
Toxic Substances Control Act - TSCA1SCC340095D0201
Certificati e dichiarazioni (numero del documento)
Certificato BV1SCC340018D0204
Dichiarazione di conformità - CE1SCC340004D2705
DNV GL Certificate1SCC340045D0203
REACH Declaration1SCC340076D0201
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1213 mm
Profondità imballo livello 1417 mm
Altezza imballo livello 1197 mm
Peso lordo imballo livello 13.6 kg
EAN imballo livello 16417019274782
Classificazioni
Codice classificazione oggettoQ
ETIM 7EC000216 - sezionatore di carico
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
UNSPSC39122205
Codice categoria granulare IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA022812R6290 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaSì
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica750 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica135 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica90 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica125 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica2.5 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica45 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica45 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicarosso
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica200 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica400 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica140 mm
