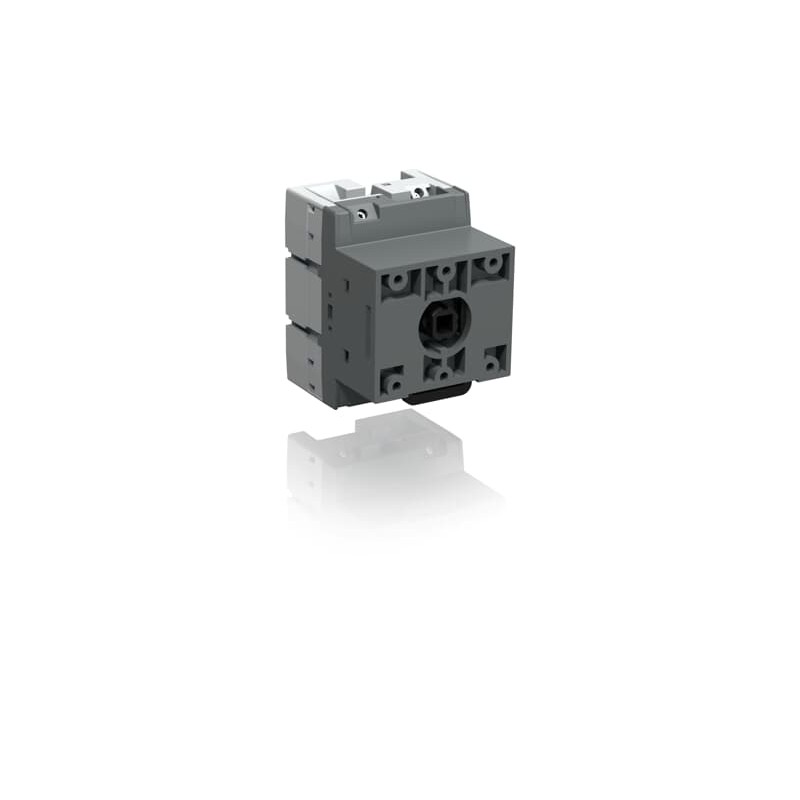

1SCA123845R1001 ABB Interruttore-sezionatore DC OTDC32FT2
1SCA123845R1001
ABB
Interruttore-sezionatore DC OTDC32FT2
Sezionatore OTDC32FT2 CC
OTDC32FT2 DC Switch-disconnector
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Informazioni ambientali | NA |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC301240D0201 |
| Informazioni RoHS | 1SCC301239D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC301321D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301022C0201 |
| Istruzioni e manuali | 1SCC301079M0206 |
| Disegni meccanici | OTDC16-32FT2_palikkamalli.igs |
| 1SCC307023F0002 | |
| 1SCC307024F0002 | |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | NA |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Paese di origine | Estonia (EE) |
| Dimensioni | |
| Dimensioni telaio prodotto | XS |
| Larghezza prodotto | 52.5 mm |
| 2.1 in | |
| Altezza prodotto | 69 mm |
| 2.7 in | |
| Profondità prodotto | 64 mm |
| 2.5 in | |
| Peso netto prodotto | 0.1 kg |
| 0.3 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 90 mm |
| 3.5 in | |
| Profondità imballo livello 1 | 54 mm |
| 2.1 in | |
| Altezza imballo livello 1 | 90 mm |
| 3.5 in | |
| Peso lordo imballo livello 1 | 0.2 kg |
| 0.4 lb | |
| EAN imballo livello 1 | 6417019545646 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 16 mm² |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 45 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 45 A |
| Grado di protezione | Davanti IP20 |
| Tipo di maniglia | Handle and shaft not included |
| Tipo di montaggio | Door mounting |
| Number of Circuits | 1 |
| Numero di poli | 2P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Coppia positiva manovra di apertura (operazione di apertura diretta) | 0.4 … 0.8 N·m |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.5 W |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento DC-21B (Ie) | (660 V) 32 A |
| (1000 V) 20 A | |
| Tensione nominale di funzionamento | 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V DC) 0.8 kA |
| Corrente nominale ammissibile di breve durata (Icw) | 1000 V DC 0.8 kA |
| per 1 s 0.8 kA | |
| Cacciavite raccomandato | Circuito Principale Torx |
| Diametro albero | 6 mm |
| 0.24 in | |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-1, -3 |
| Comando | Mechanism on Top of the Switch |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | Circuito Principale 1.2 … 1.4 N·m |
| Utilizzo | Photovoltaic |
| Categoria di utilizzo | DC-21B |
| Lunghezza di spelatura cavo | Circuito Principale 72 … 11 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 72 … 11 mm |
| Cacciavite raccomandato | Circuito Principale Torx |
| Coppia di serraggio | Circuito Principale 1.2 … 1.4 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CQC2012010302579872 |
| Dichiarazione di conformità - CE | 1SCC301192D2704 |
| Declaration of Conformity - UKCA | 1SCC301313D0201 |
| DNV GL Certificate | 1SCC301231D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3601396 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 45 A |
| numero di poli (EF001391) | 2 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
