Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

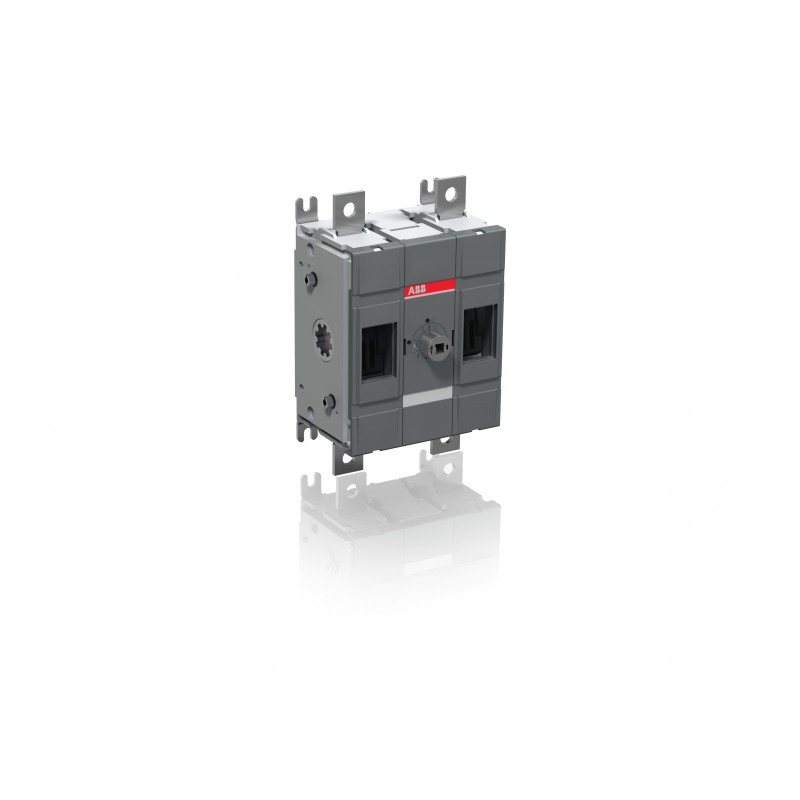

1SCA125626R1001 ABB OTDC200E11 DC Interruttore-sezionatore
Riferimento: 1SCA125626R1001
Produttore: ABB
Descrizione:
OTDC200E11 DC Interruttore-sezionatore
Sezionatore CC OTDC200E11
OTDC200E11 Sezionatore 1000 V c.c. 200 A 2P
Categorie:
- Apparecchi elettrici a bassa tensione > Sezionatore
- ABB > Interruttori manuali > OTDC
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC301114M0201 |
| Informazioni ambientali | N/A |
| Dichiarazione prodotto ambientale - EPD | 1SCC301248D0201 |
| Improved Energy Efficiency for Customers | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 66,5 % |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC301240D0201 |
| Informazioni RoHS | 1SCC301239D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC301321D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301022C0201 |
| Istruzioni e manuali | 1SCC301081M0206 |
| Disegni meccanici | OTDC100_250E11.igs |
| 1SCC307007F0002 | |
| 1SCC307008F0002 | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301248D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | N/A |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Dimensioni telaio prodotto | S1.0 |
| Larghezza prodotto | 115.5 mm |
| 4.5 in | |
| Altezza prodotto | 176 mm |
| 6.9 in | |
| Profondità prodotto | 84.5 mm |
| 3.3 in | |
| Peso netto prodotto | 1.2 kg |
| 2.7 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 96 mm |
| 3.8 in | |
| Profondità imballo livello 1 | 160 mm |
| 6.3 in | |
| Altezza imballo livello 1 | 244 mm |
| 9.6 in | |
| Peso lordo imballo livello 1 | 1.4 kg |
| 3 lb | |
| EAN imballo livello 1 | 6417019556710 |
| Dati tecnici | |
| Configurazione connessione | Single circuit 2a, 2b |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | Davanti IP20 |
| Tipo di maniglia | Maniglia e Albero non inclusi |
| Tipo di montaggio | Base mounting |
| Number of Circuits | 1 |
| Numero di poli | 2P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Coppia positiva manovra di apertura (operazione di apertura diretta) | 5 … 8 N·m |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Corrente nominale di funzionamento DC-21B (Ie) | (1000 V) 200 A |
| Tensione nominale di funzionamento | 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V DC) 10 kA |
| Corrente nominale ammissibile di breve durata (Icw) | 1000 V DC 10 kA |
| per 1 s 5 kA | |
| for 0.1 s 10 kA | |
| Diametro albero | 6 mm |
| 0.24 in | |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-1, -3 |
| Comando | Mechanism Between the Poles |
| 11 (Between the Poles) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 19.5 mm |
| 0.77 in | |
| Utilizzo | Photovoltaic |
| Categoria di utilizzo | DC-21B |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CQC2013010302611671 |
| Dichiarazione di conformità - CE | 1SCC301201D2703 |
| Declaration of Conformity - UKCA | 1SCC301313D0201 |
| DNV GL Certificate | 1SCC301231D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
ETIM for 1SCA125626R1001 Apparecchi elettrici a bassa tensione (EC000216)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica200 A
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
