ABBInterruttori manualiOTDC1SCA121454R1001 ABB OTDC16F2 DC Interruttore-sezionatore

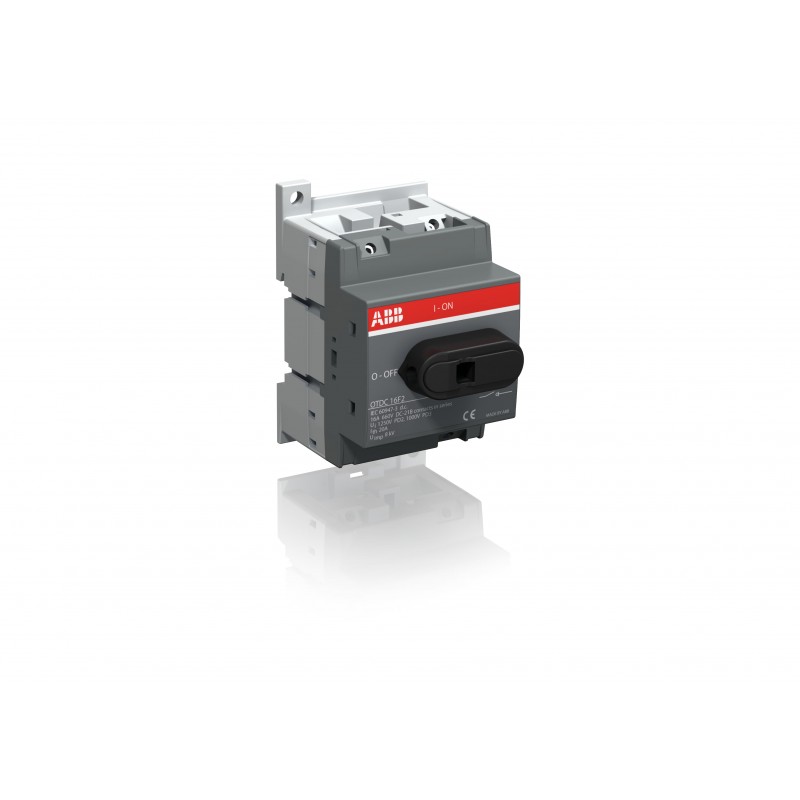

ABB 1SCA121454R1001 1SCA121454R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA121454R1001 ABB OTDC16F2 DC Interruttore-sezionatore

5/5 - 1 Recensioni

Riferimento: 1SCA121454R1001

Produttore: ABB

Descrizione:

OTDC16F2 DC Interruttore-sezionatore
Sezionatore CC OTDC16F2
OTDC16F2 Sezionatore 2P 16 A 660 V c.c.

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > OTDC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 43,56 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
Informazioni ambientaliN/A
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC301240D0201
Informazioni RoHS1SCC301239D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC301321D0201
Download Piu' Usati
Scheda tecnica1SCC301022C0201
Istruzioni e manuali1SCC301079M0206
Disegni meccaniciOTDC16-32F2.igs
1SCC301970F0001
1SCC301971F0001
Dati ambientali
Grado di protezioneDavanti IP20
Informazioni ambientaliN/A
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85363010
Paese di origineEstonia (EE)
Dimensioni
Dimensioni telaio prodottoXS
Larghezza prodotto52.5 mm
2.1 in
Altezza prodotto89 mm
3.5 in
Profondità prodotto66.2 mm
2.6 in
Peso netto prodotto0.14 kg
0.31 lb
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1100 mm
3.9 in
Profondità imballo livello 164 mm
2.5 in
Altezza imballo livello 1100 mm
3.9 in
Peso lordo imballo livello 10.15 kg
0.33 lb
EAN imballo livello 16417019525990
Dati tecnici
Sezione cavo2.5 ... 16 mm²
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 25 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 25 A
Grado di protezioneDavanti IP20
Handle ColorNero
Tipo di manigliaManopola
Tipo di montaggioBase mounting, DIN-rail mounting
Number of Circuits1
Numero di poli2P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Coppia positiva manovra di apertura (operazione di apertura diretta)0.4 … 0.8 N·m
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.15 W
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento DC-21B (Ie)(660 V) 16 A
(1000 V) 10 A
Tensione nominale di funzionamento1000 V
Potere nominale di chiusura su cortocircuito (Icm)(1000 V DC) 0.8 kA
Corrente nominale ammissibile di breve durata (Icw)1000 V DC 0.8 kA
per 1 s 0.8 kA
Cacciavite raccomandatoCircuito Principale Torx
Diametro albero6 mm
0.24 in
Funzioni specialiNo
Norme di riferimentoIEC 60947-1, -3
ComandoMechanism on Top of the Switch
Tipo di morsettoScrew Terminals
Coppia di serraggioCircuito Principale 1.2 … 1.4 N·m
UtilizzoPhotovoltaic
Categoria di utilizzoDC-21B
Lunghezza di spelatura cavoCircuito Principale 36 … 11 mm
Reparto tecnico UL/CSA
Lunghezza di spelatura cavoCircuito Principale 36 … 11 mm
Cacciavite raccomandatoCircuito Principale Torx
Coppia di serraggioCircuito Principale 1.2 … 1.4 N·m
Certificati e dichiarazioni (numero del documento)
Certificato CCCCQC2012010302579872
Dichiarazione di conformità - CE1SCC301192D2704
Declaration of Conformity - UKCA1SCC301313D0201
DNV GL Certificate1SCC301231D0201
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC004963 - Switch disconnector (DC)
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3601351
E-Number (Norway)4363630
E-Number (Sweden)3134016

DATASHEET - PDF

Titolo
Dimensione
Tipo
OTDC16F2 DC Switch-disconnector - ABB - OTDC16F2 - 1SCA121454R1001
87 Kbytes
OTDC16F2 1SCA121454R1001 ABB OTDC16F2 DC Interruttore-sezionatore
55 Kbytes
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes

Recensioni (1)

— D Carlos 11/05/19, 02:00

Ideal para desconectar serias fotovoltaicas

Permite desconectar por separado distintas series de paneles para operaciones de mantenimiento, manteniendo en servicio las demás. Ojo al instalarlo que los polos van invertidos entre la parte de arriba y la de abajo
