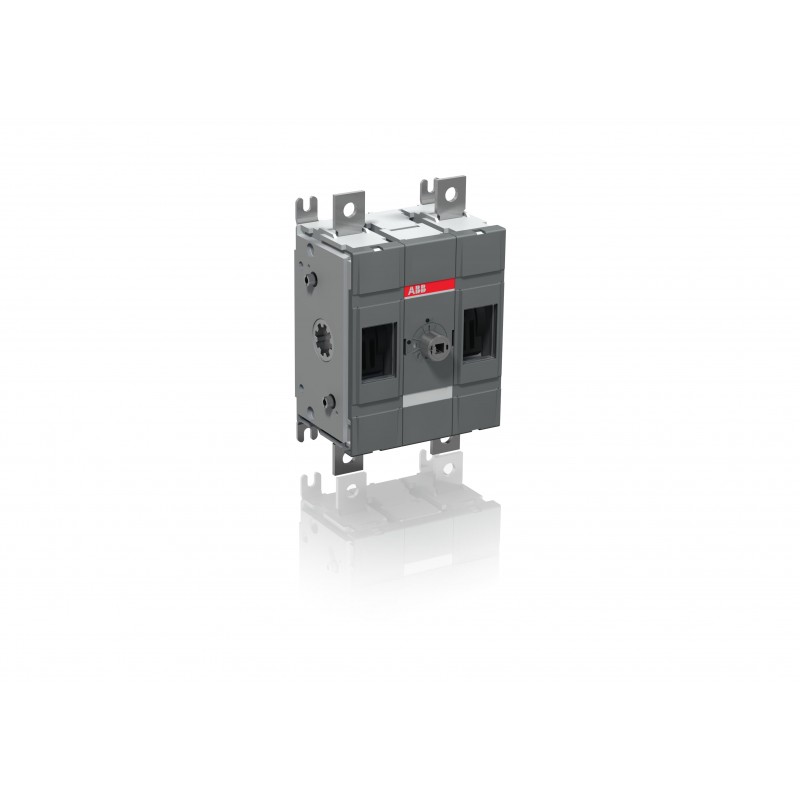

1SCA123745R1001 ABB OTDC160E11 DC Interruttore-sezionatore
1SCA123745R1001
ABB
OTDC160E11 DC Interruttore-sezionatore
Sezionatore OTDC160E11 CC
OTDC160E11 Sezionatore 1000 V c.c. 160 A 2P
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OTDC
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC301114M0201 |
| Informazioni ambientali | N/A |
| Dichiarazione prodotto ambientale - EPD | 1SCC301248D0201 |
| Improved Energy Efficiency for Customers | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 66,5 % |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC301240D0201 |
| Informazioni RoHS | 1SCC301239D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC301321D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301022C0201 |
| Istruzioni e manuali | 1SCC301081M0206 |
| Disegni meccanici | OTDC100_250E11.igs |
| 1SCC307007F0002 | |
| 1SCC307008F0002 | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301248D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | N/A |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Dimensioni telaio prodotto | S1.0 |
| Larghezza prodotto | 115.5 mm |
| 4.5 in | |
| Altezza prodotto | 176 mm |
| 6.9 in | |
| Profondità prodotto | 83.5 mm |
| 3.3 in | |
| Peso netto prodotto | 1.2 kg |
| 2.7 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 96 mm |
| 3.8 in | |
| Profondità imballo livello 1 | 160 mm |
| 6.3 in | |
| Altezza imballo livello 1 | 244 mm |
| 9.6 in | |
| Peso lordo imballo livello 1 | 1.4 kg |
| 3 lb | |
| EAN imballo livello 1 | 6417019544946 |
| Dati tecnici | |
| Configurazione connessione | Single circuit 2a, 2b |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | Davanti IP20 |
| Tipo di maniglia | Maniglia e Albero non inclusi |
| Tipo di montaggio | Base mounting |
| Number of Circuits | 1 |
| Numero di poli | 2P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Coppia positiva manovra di apertura (operazione di apertura diretta) | 5 … 8 N·m |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Corrente nominale di funzionamento DC-21B (Ie) | (1000 V) 160 A |
| Tensione nominale di funzionamento | 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V DC) 10 kA |
| Corrente nominale ammissibile di breve durata (Icw) | 1000 V DC 10 kA |
| per 1 s 5 kA | |
| for 0.1 s 10 kA | |
| Diametro albero | 6 mm |
| 0.24 in | |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-1, -3 |
| Comando | Mechanism Between the Poles |
| 11 (Between the Poles) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 19.5 mm |
| 0.77 in | |
| Utilizzo | Photovoltaic |
| Categoria di utilizzo | DC-21B |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CQC2013010302611671 |
| Dichiarazione di conformità - CE | 1SCC301201D2703 |
| Declaration of Conformity - UKCA | 1SCC301313D0201 |
| DNV GL Certificate | 1SCC301231D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| numero di poli (EF001391) | 2 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OTDC160E11 DC Switch-disconnector - ABB - OTDC160E11 - 1SCA123745R1001 | 86 Kbytes |
|
| OTDC160E11 1SCA123745R1001 ABB OTDC160E11 DC Interruttore-sezionatore | 53 Kbytes |
|
