ABBInterruttori manuali1SCA102333R1001 ABB OT800ERRR3TZ interruttore di Sicurezza

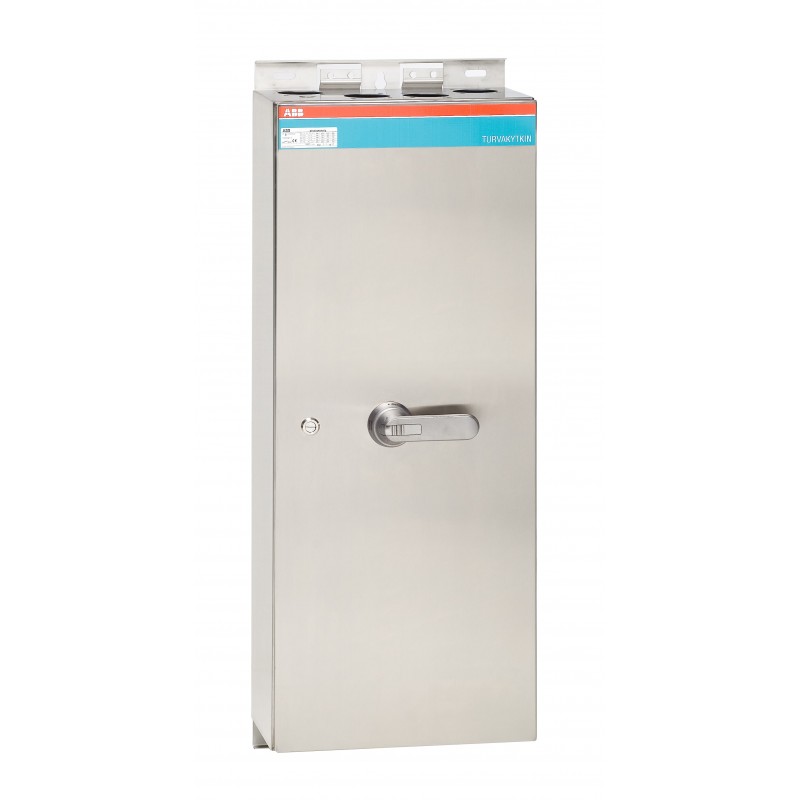

ABB 1SCA102333R1001 1SCA102333R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA102333R1001 ABB OT800ERRR3TZ interruttore di Sicurezza

Riferimento: 1SCA102333R1001

Produttore: ABB

Descrizione:

OT800ERRR3TZ interruttore di Sicurezza
Sezionatore OT800ERRR3TZ
OT800ERRR3TZ Safety switch

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 5.906,93 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informazioni RoHS1SCC340075D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC340095D0201
Download Piu' Usati
Scheda tecnica1SCC340015C0201
Istruzioni e manuali1SCC340008M0004
Disegni meccaniciOTRK104023P4R25.stp
Dati ambientali
Grado di protezionesecondo IEC 60529 IP65
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85363090
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto400 mm
Altezza prodotto1000 mm
Profondità prodotto230 mm
Peso netto prodotto33.55 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1415 mm
Profondità imballo livello 11110 mm
Altezza imballo livello 1325 mm
Peso lordo imballo livello 136 kg
EAN imballo livello 16417019371221
Dati tecnici
Posizione entrata cavoTop/Bottom
Uscite cavi per lato4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm
ColoreStainless
Sezioni dei cavi-circuito principaleHole Diameter 12 mm
Screw Clamp / PE Terminal 4pc,25 ... 120 mm²
Corrente termica convenzionale (Ithe)Completamente Chiuso 720 A
Grado di protezionesecondo IEC 60529 IP65
Materiale contenitoreStainless steel
Handle ColorAcciaio Inossidabile
Tipo di manigliaPistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Contatti ausiliari montati2 NO, 1 NC
Numero di contatti ausiliari NC1
Numero di contatti ausiliari NA2
Numero di poli3P
Grado di inquinamento3
Perdita di potenzaa Condizioni Operative Nominali per Polo 40 W
Corrente nominale di cortocircuito condizionale (Inc)90 kA
Tensione nominale di isolamento (Ui)750 V
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 720 A
(500 V) 720 A
(690 V) 720 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 720 A
(500 V) 720 A
(690 V) 720 A
Potenza nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 400 kW
(500 V) 500 kW
(690 V) 710 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(1000 V AC) 80 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 20 kA
Cacciavite raccomandatoCircuito Principale M12
Funzioni specialiEMC
Norme di riferimentoIEC 60947-1, -3
Coppia di serraggioCircuito Principale 75 N·m
Reparto tecnico UL/CSA
Cacciavite raccomandatoCircuito Principale M12
Coppia di serraggioCircuito Principale 75 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC340042D2703
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Codice categoria granulare IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)
E-Number (Finland)3642112
E-Number (Sweden)3135051

ETIM for 1SCA102333R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaSì
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica720 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica720 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica720 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica20 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica400 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica400 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicagrigio
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica400 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica1000 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica230 mm
