> ABB>Interruttori manuali>OT800E22YP 1SCA123596R1001 ABB OT800E22YP DI BY-PASS INTERRUTTORE
Prodotto precedente Prodotto successivo

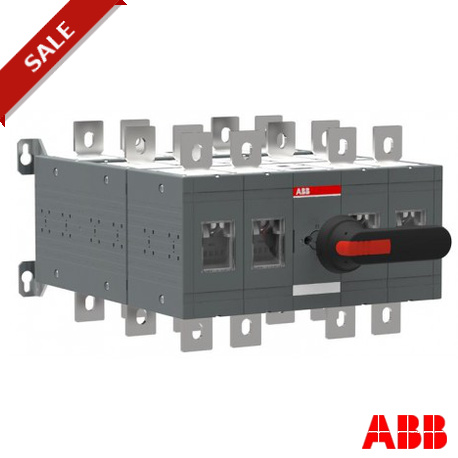

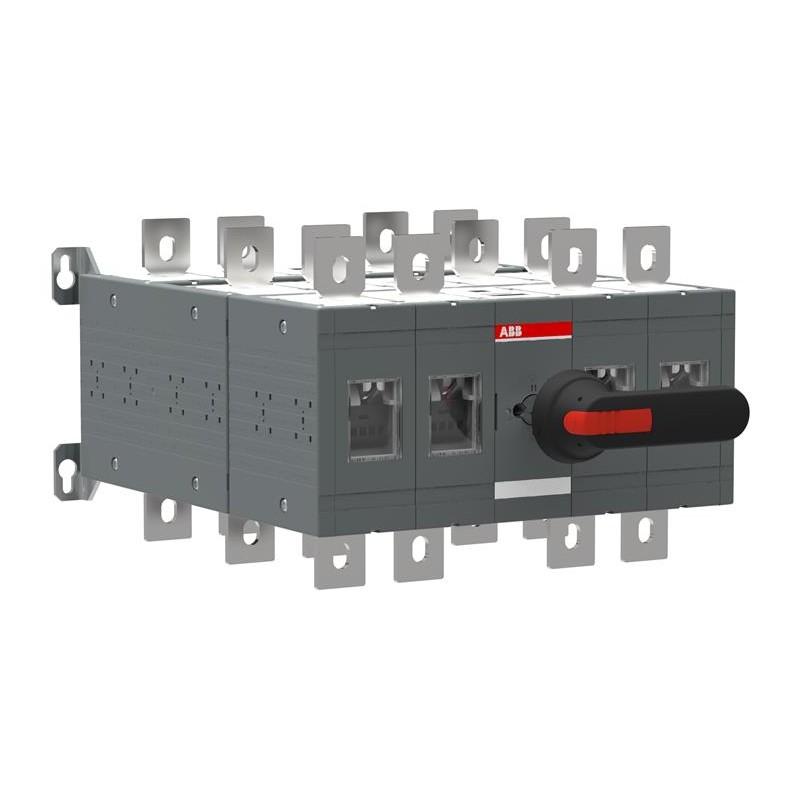

OT800E22YP 1SCA123596R1001 ABB OT800E22YP DI BY-PASS INTERRUTTORE Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

OT800E22YP 1SCA123596R1001 ABB OT800E22YP DI BY-PASS INTERRUTTORE

OT800E22YP

1SCA123596R1001

ABB

OT800E22YP DI BY-PASS INTERRUTTORE

Interruttore di bypass manuale OT800E22YP

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Tra una plastica nera IP65 I-0-II tipo della pistola maniglia, la maniglia di estensione per l'abilitazione liscia, funzionamento manuale, l'albero e il set di viti per il collegamento del cavo. La maniglia di estensione è snap-on montato sulla maniglia di serie per il funzionamento manuale. La maniglia di estensione può essere rimossa quando la chiusura con lucchetto standard maniglia. Maniglia lucchettabile in posizione 0, blocco porta nel i e II-posizioni e quando chiuse con un lucchetto.

Ordinazione

  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    Ottanta cinque millioni tre cento sessanta cinque mila ottanta

Popolari Download

  • Scheda Di Dati Di Informazioni Di Carattere Tecnico:
    1SCC303003C0201

Dimensioni

  • Netto Del Prodotto Larghezza:
    Tre cento ottantamm
  • Netto Del Prodotto Altezza:
    Due cento cinquantamm
  • Netto Del Prodotto Profondità:
    Quattro cento trenta duemm
  • Peso Netto Del Prodotto:
    58.5kg

Tecnico

  • Corrente di funzionamento nominale AC-21A (mie):
    (380 ... 415 V) 800
    (500 V) 800
    (690 V) 800
  • Corrente di funzionamento nominale AC-22A (mie):
    (380 ... 415 V) 800
    (500 V) 800
    (690 V) 800
  • Corrente di funzionamento nominale AC-23A (mie):
    (380 ... 415 V) 800
    (500 V) 800
    (690 V) 800
  • Potenza nominale di funzionamento AC-23A (Pe):
    (380 ... 415 V) 450 kW
    (500 V) 560 kW
    (690 V) 800 kW
  • Convenzionali in aria Libera Corrente Termica (mith):
    q = 40 °C 800
  • Corrente Termica Convenzionale (Miil):
    Completamente Recintato 800
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    12 kV
  • Tensione Nominale Di Isolamento (Uio):
    1000 V
  • Tensione Nominale Di Funzionamento:
    1000 V
  • Di Breve durata nominale Corrente nominale (Icw):
    per 1 s 20 kiloampere rms
  • La Perdita Di Potenza:
    40 W
  • Grado Di Inquinamento:
    Tre
  • Il Tipo Di Maniglia:
    Impugnatura e asta incluso
  • Quarta Pole Position:
    Lato Destro
  • La Quarta Pole Tipo:
    L'Accensione Simultanea Funzione
  • Interruttori Meccanismo Di Funzionamento:
    Meccanismo Tra i Poli
    22 (Tra i Pali)
  • Distanza Tra Fasi:
    Standard
  • Posizione della Linea di Terminali:
    Alto In Basso, Dal Basso In Alto,
  • Modalità Di Funzionamento:
    Anteriore operati
  • Tipo Di Montaggio:
    Base di montaggio
  • Numero di Poli:
    Quattro

I certificati e le Dichiarazioni (Numero Documento)

  • Dichiarazione di Conformità CE:
    1SCC301196D0202
  • Istruzioni e Manuali:
    1SCC301080M0003

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    1 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    420 mm
  • Pacchetto Di Livello 1 Lunghezza:
    680 mm
  • Pacchetto Di Livello 1 Altezza:
    440 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    58,5 kg
  • Pacchetto di Livello 1 EAN:
    6417019543802

Classificazioni

  • Oggetto: Codice Di Classificazione:
    Q
  • ETIM 5:
    EC000216 - Interruttore-sezionatore
  • ETIM 6:
    EC000216 - Interruttore-sezionatore

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
