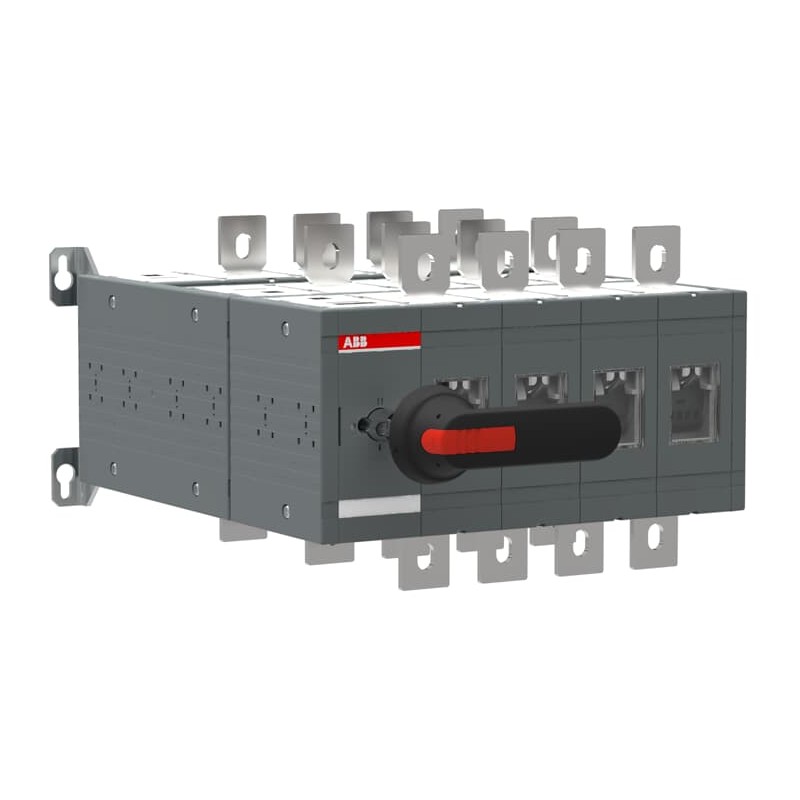

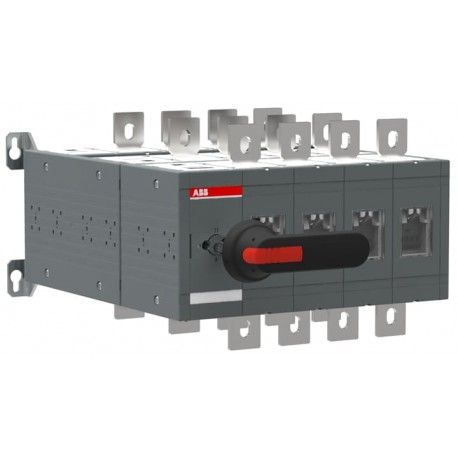

1SCA123593R1001 ABB OT800E04YP DI BY-PASS INTERRUTTORE Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA123593R1001 ABB OT800E04YP DI BY-PASS INTERRUTTORE

1SCA123593R1001

ABB

OT800E04YP DI BY-PASS INTERRUTTORE

Interruttore di bypass manuale OT800E04YP

OT800E04YP SEZIONATORE DI BYPASS 4P 800 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $2,425.34
Prezzo unitario: $2,425.34
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Download Piu' Usati
Scheda tecnica1SCC303003C0201
Istruzioni e manuali1SCC301080M0003
Dati ambientali
Grado di protezioneDavanti IP20
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto380 mm
14.96 in
Altezza prodotto250 mm
9.84 in
Profondità prodotto432 mm
17.01 in
Peso netto prodotto33.56 kg
73.99 lb
Informazioni imballo
Unità imballo livello 1box 1 scatola
Larghezza imballo livello 1394 mm
Profondità imballo livello 1368 mm
Altezza imballo livello 1534 mm
Peso lordo imballo livello 135.61 kg
EAN imballo livello 16417019543772
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 800 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 800 A
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorNero
Tipo di manigliaManiglia e Albero inclusi
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 40 W
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Corrente nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 450 kW
(500 V) 560 kW
(690 V) 800 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Corrente nominale ammissibile di breve durata (Icw)per 1 s 20 kiloampere rms
ComandoMechanism at the End of the Switch
04 (Left Side)
Tipo di morsettoScrew Terminals
Coppia di serraggiosecondo IEC 60947-1 50 ... 75 N·m
Tipo di transizioneOpen
Reparto tecnico UL/CSA
Coppia di serraggiosecondo IEC 60947-1 50 ... 75 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC301196D2703
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA123593R1001 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) Sì
versione interruttore di manutenzione/riparazione (EF006986) Sì
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) No
versione invertitore (EF009408) No
numero di interruttori (EF005586) 1
max. tensione d'esercizio nominale Ue per AC (EF007355) 1000 V
tensione d'esercizio nominale (EF001435) 1000 V
corrente nominale permanente per AC-23, 400V (EF011777) 800 A
corrente nominale permanente per AC-21, 400 V (EF009165) 800 A
resistenza a corrente di breve durata Icw (EF007050) 20 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 450 kW
potenza di interruzione a 400 V (EF009166) 450 kW
numero di poli (EF001391) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica con inserto a innesto
adatto per fissaggio frontale a 4 fori (EF007247) Sì
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) Sì
adatto per costruzione intermedia (EF007264) No
colore dell'elemento di azionamento (EF007167) nero
tipo di elemento di azionamento (EF006976) manopola rotativa lunga
bloccabile (EF006281) Sì
tipo di collegamento circuito elettrico principale (EF006819) altro
grado di protezione (IP), lato frontale (EF003118) IP20
indice di protezione (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
