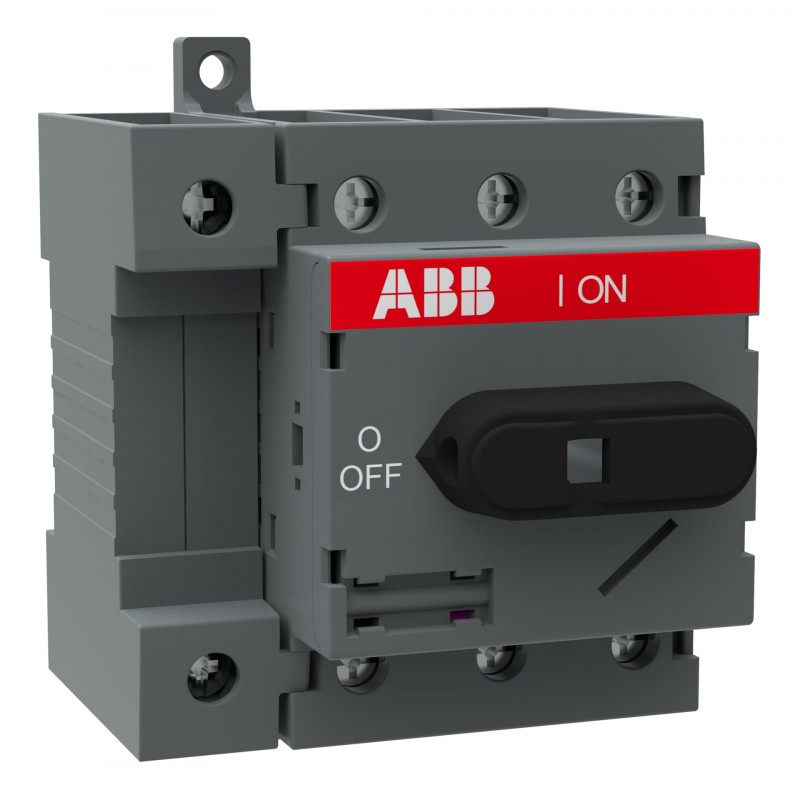

1SCA105370R1001 ABB Interruttore-sezionatore OT63F4N1
1SCA105370R1001
ABB
Interruttore-sezionatore OT63F4N1
Sezionare OT63F4N1
OT63F4N1 SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Informazioni ambientali | 1SCC301263D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301279D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301064M0212 |
| Disegni meccanici | 1SCC301711F0001 |
| 1SCC301710F0001 | |
| OT63-80F4N1.stp | |
| OT63-80F4N1.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301279D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC301263D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 70 mm |
| Altezza prodotto | 91.5 mm |
| Profondità prodotto | 72.5 mm |
| Peso netto prodotto | 0.31 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 84 mm |
| Profondità imballo livello 1 | 103 mm |
| Altezza imballo livello 1 | 82 mm |
| Peso lordo imballo livello 1 | 0.32 kg |
| EAN imballo livello 1 | 6417019393148 |
| Dati tecnici | |
| Sezione cavo | Cu 1.5 ... 35 mm² |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 63 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 63 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Left Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Tipo di maniglia | Knob |
| Handle and shaft not included | |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.8 W |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 11 kW |
| (400 ... 415 V) 22 kW | |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 2.1 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 1.5 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 / UL 508 / CSA C22.2 No. 14 |
| Comando | Mechanism on Top of the Switch |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 2 N·m |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V |
| Amperaggio UL/CSA | 60 A |
| Portata UL/CSA | (110 ... 120 V AC) Monofase 2 Hp |
| (240 V AC) Monofase 7.5 Hp | |
| (440 ... 480 V AC) Monofase 15 Hp | |
| (550 ... 600 V AC) Monofase 15 Hp | |
| (220 ... 240 V AC) Tre Fasi 15 Hp | |
| (440 ... 480 V AC) Tre Fasi 30 Hp | |
| (550 ... 600 V AC) Tre Fasi 30 Hp | |
| Coppia di serraggio | secondo IEC 60947-1 2 N·m |
| Coppia di serraggio UL/CSA | 18 in·lb |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Dichiarazione di conformità - CE | 1SCC301167D2704 |
| Certificato UL | cULus certificate OT16-80 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
