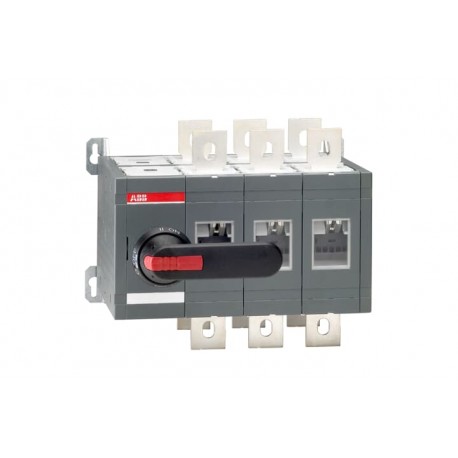

ABB 1SCA022785R6050 1SCA022785R6050 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA022785R6050 ABB OT630E03CP commutatore

Riferimento: 1SCA022785R6050

Produttore: ABB

Descrizione:

OT630E03CP commutatore

OT630E03CP interruttore

OT630E03CP CHANGE-OVER SWITCH

Categorie:

Apparecchi elettrici a bassa tensione > Sezionatore
ABB > Interruttori manuali > OT_C

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
ETIM
PDF
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 686,15 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 25 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

VISTI DI RECENTE

DETTAGLI

Circular Value
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
Informazioni ambientali	1SCC303050D0201
REACH Declaration	1SCC011021D0201
Informazioni RoHS	1SCC011020D0201
Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85365080
Paese di origine	Finlandia (FI)
Download Piu' Usati
Scheda tecnica	1SCC303003C0201
Istruzioni e manuali	1SCC303008M0208
Dimensioni
Larghezza prodotto	311 mm
	12.24 in
Altezza prodotto	250 mm
	9.84 in
Profondità prodotto	280 mm
	11.02 in
Peso netto prodotto	15.37 kg
	33.89 lb
Dati tecnici
Corrente nominale di funzionamento AC-21A (I_e)	(380 ... 415 V) 630 A
	(500 V) 630 A
	(690 V) 630 A
Corrente nominale di funzionamento AC-22A (I_e)	(380 ... 415 V) 630 A
	(500 V) 630 A
	(690 V) 630 A
Corrente nominale di funzionamento AC-23A (I_e)	(380 ... 415 V) 630 A
	(500 V) 630 A
	(690 V) 630 A
Corrente nominale di funzionamento AC-31B (I_e)	(380 ... 415 V) 630 A
Corrente nominale di funzionamento AC-33B (I_e)	(380 ... 415 V) 630 A
Corrente nominale di funzionamento AC-23a (P_e)	(380 ... 415 V) 355 kW
	(500 V) 400 kW
	(690 V) 630 kW
Corrente termica convenzionale in aria libera (I_th)	q = 40 °C 630 A
Corrente termica convenzionale (I_the)	Completamente Chiuso 630 A
Tensione di tenuta ad impulso (U_imp)	12 kV
Tensione nominale di isolamento (U_i)	1000 V
Tensione nominale di funzionamento	1000 V
Corrente nominale ammissibile di breve durata (I_cw)	per 1 s 20 kiloampere rms
Perdita di potenza	25 W
Grado di inquinamento	3
Handle Color	Nero
Tipo di maniglia	Handle and shaft included
Comando	Mechanism at the End of the Switch
	03 (Left Side)
Distanza tra le fasi	Standard
Posizione dei terminali linee	Top In - Bottom Out, Bottom In - Top Out
Modalità operativa	Front operated
Tipo di montaggio	Base mounting
Numero di poli	3
Grado di protezione	Davanti IP20
Larghezza morsetto	40 mm
Coppia di serraggio	secondo IEC 60947-1 50 ... 75 N·m
Tipo di transizione	Open
Reparto tecnico UL/CSA
Amperaggio UL/CSA	630 A
Coppia di serraggio	secondo IEC 60947-1 50 ... 75 N·m
Dati ambientali
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Informazioni ambientali	1SCC303050D0201
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE	1SCC303008D2703
Certificato DNV	1SCC303138D0201
REACH Declaration	1SCC011021D0201
Informazioni imballo
Unità imballo livello 1	1 pezzo (i)
Larghezza imballo livello 1	310 mm
	12.2 in
Profondità imballo livello 1	560 mm
	22.05 in
Altezza imballo livello 1	330 mm
	12.99 in
Peso lordo imballo livello 1	18.51 kg
	40.81 lb
EAN imballo livello 1	6417019255965
Classificazioni
Codice classificazione oggetto	Q
ETIM 7	EC000216 - sezionatore di carico
ETIM 8	EC000216 - Switch disconnector
ETIM 9	EC000216 - Switch disconnector (low voltage)
eClass	V11.1 : 27371403
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)	3641507

ETIM for 1SCA022785R6050 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)

Valore caratteristicaSì

Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)

Valore caratteristicaSì

Nome caratteristicaversione interruttore di sicurezza (EF006985)

Valore caratteristicaNo

Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)

Valore caratteristicaNo

Nome caratteristicaversione invertitore (EF009408)

Valore caratteristicaNo

Nome caratteristicanumero di interruttori (EF005586)

Valore caratteristica1

Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)

Valore caratteristica1000 V

Nome caratteristicatensione d'esercizio nominale (EF001435)

Valore caratteristica1000 V

Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)

Valore caratteristica630 A

Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)

Valore caratteristica630 A

Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)

Valore caratteristica20 kA

Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)

Valore caratteristica355 kW

Nome caratteristicapotenza di interruzione a 400 V (EF009166)

Valore caratteristica355 kW

Nome caratteristicanumero di poli (EF001391)

Valore caratteristica3

Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)

Valore caratteristica0

Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)

Valore caratteristica0

Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)

Valore caratteristica0

Nome caratteristicaazionamento a motore opzionale (EF007386)

Valore caratteristicaNo

Nome caratteristicaazionamento a motore integrato (EF006697)

Valore caratteristicaNo

Nome caratteristicasganciatore di tensione opzionale (EF007491)

Valore caratteristicaNo

Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)

Valore caratteristicaapparecchio da incasso, tecnica con inserto a innesto

Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)

Valore caratteristicaSì

Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)

Valore caratteristicaNo

Nome caratteristicaadatto per montaggio distributore (EF007262)

Valore caratteristicaSì

Nome caratteristicaadatto per costruzione intermedia (EF007264)

Valore caratteristicaNo

Nome caratteristicacolore dell'elemento di azionamento (EF007167)

Valore caratteristicanero

Nome caratteristicabloccabile (EF006281)

Valore caratteristicaSì

Nome caratteristicacolore della scatola (EF000136)

Valore caratteristicagrigio

Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)

Valore caratteristicaraccordo a vite

Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)

Valore caratteristicaIP20

Nome caratteristicaindice di protezione (NEMA) (EF011959)

Valore caratteristica1

Nome caratteristicalarghezza (EF000008)

Valore caratteristica311 mm

Nome caratteristicaaltezza (EF000040)

Valore caratteristica250 mm

Nome caratteristicaprofondità (EF000049)

Valore caratteristica280 mm

DATASHEET - PDF

Titolo

Dimensione

Tipo

OT630E03CP CHANGE-OVER SWITCH - ABB - OT630E03CP - 1SCA022785R6050

88 Kbytes

OT630E03CP 1SCA022785R6050 ABB OT630E03CP commutatore

65 Kbytes

PDF CATALOG TRANSFER SWITCHES 2023 EN

42 Mbytes
