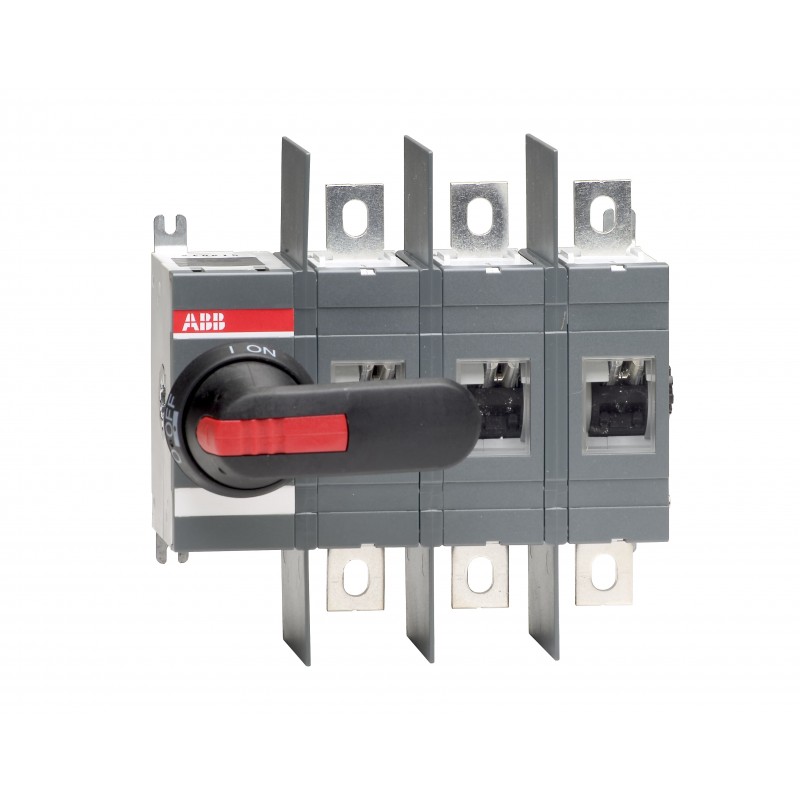

1SCA022718R9670 ABB Interruttore-sezionatore OT400U03P
1SCA022718R9670
ABB
Interruttore-sezionatore OT400U03P
OT400U03P sezionatore
OT400U03P SEZIONATORE UL 3 POLI 400A
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301118M0201 |
| Informazioni ambientali | 1SCC301266D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301283D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301035M0019 |
| Disegni meccanici | 1SCC301262F0002 |
| 1SCC301261F0002 | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301283D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301266D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 221 mm |
| Altezza prodotto | 220 mm |
| Profondità prodotto | 105 mm |
| Peso netto prodotto | 3.4 kg |
| 7.5 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 250 mm |
| 9.8 in | |
| Profondità imballo livello 1 | 290 mm |
| 11.4 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 3.7 kg |
| 8.1 lb | |
| EAN imballo livello 1 | 6417019230542 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 400 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 400 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Maniglia e Albero inclusi |
| Durata meccanica | 16000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 10 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (690 V) 400 A |
| (380 ... 415 V) 400 A | |
| (500 V) 400 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 220 kW |
| (500 V) 280 kW | |
| (690 V) 400 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 65 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 15 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Comando | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | secondo IEC 60947-1 42.4 N·m |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V |
| Amperaggio UL/CSA | 400 A |
| Portata UL/CSA | (secondo UL 200 V) 100 Hp |
| (secondo UL 208 V) 100 Hp | |
| (secondo UL 240 V) 125 Hp | |
| (secondo UL 480 V) 250 Hp | |
| (secondo UL 600 V) 350 Hp | |
| Coppia di serraggio | secondo IEC 60947-1 42.4 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 1SCC301103D0201 |
| Dichiarazione di conformità - CE | 1SCC301135D2704 |
| Certificato GL | 1SCC301139D0201 |
| Certificato LR | 1SCC301144D0201 |
| Certificato UL | cULus certificate OT200-400 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660854 |
| E-Number (Norway) | 4372197 |
