ABBInterruttori manualiOT_COT315 Y 1SCA123588R1001 ABB OT315E13YP BY-PASS INTERRUTTORE

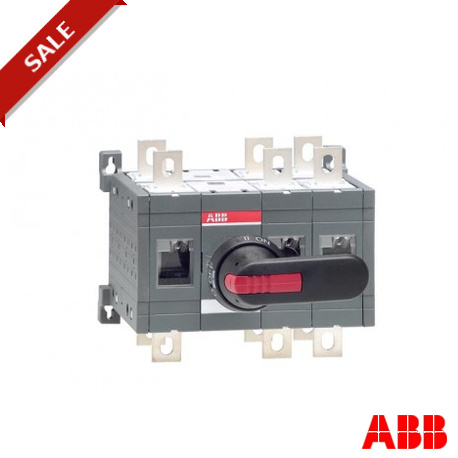

ABB OT315_Y 1SCA123588R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

OT315 Y 1SCA123588R1001 ABB OT315E13YP BY-PASS INTERRUTTORE

Riferimento: OT315_Y

Codice: 1SCA123588R1001

Produttore: ABB

Descrizione:

OT315E13YP BY-PASS INTERRUTTORE
Interruttore di bypass manuale OT315E13YP

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > OT_C

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Tra una plastica nera IP65 I-0-II tipo della pistola maniglia, la maniglia di estensione per l'abilitazione liscia, funzionamento manuale, l'albero e il set di viti per il collegamento del cavo. La maniglia di estensione è snap-on montato sulla maniglia di serie per il funzionamento manuale. La maniglia di estensione può essere rimossa quando la chiusura con lucchetto standard maniglia. Maniglia lucchettabile in posizione 0, blocco porta nel i e II-posizioni e quando chiuse con un lucchetto.

Ordinazione

  • EAN:
    6417019543727
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85365080

Dimensioni

  • Netto Del Prodotto Larghezza:
    284mm
  • Netto Del Prodotto Altezza:
    185mm
  • Netto Del Prodotto Profondità:
    306mm
  • Peso Netto Del Prodotto:
    13.5kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    1 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    205 mm
  • Pacchetto Di Livello 1 Altezza:
    330 mm
  • Pacchetto Di Livello 1 Lunghezza:
    360 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    13.5 kg
  • Pacchetto di Livello 1 EAN:
    6417019543727

Ambientale

  • RoHS Status:
    Progettato per seguire la Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e l'emendamento dopo il 2009 Q4

Ulteriori Informazioni

  • Convenzionali in aria Libera Corrente Termica (mith):
    q = 40 °C 315 A
  • Corrente Termica Convenzionale (Miil):
    Completamente Recintato 315 A
  • IIT Stato di Pubblicazione:
    Livello 0 - Informazioni abilitato
  • Numero di Poli:
    3
  • Meccanismo Di Funzionamento:
    Meccanismo tra i poli
  • Grado Di Inquinamento:
    3
  • La Perdita Di Potenza:
    6.5 W
  • Prodotti Principali Tipo:
    OT315_Y
  • Nome Di Prodotto:
    BY-PASS INTERRUTTORE
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    12 kV
  • Tensione Nominale Di Isolamento (Uio):
    1000 V
  • Corrente di funzionamento nominale AC-21A (mie):
    (500 V) 315
    (690 V) 315
  • Corrente di funzionamento nominale AC-22A (mie):
    (500 V) 315
    (690 V) 315
  • Corrente di funzionamento nominale AC-23A (mie):
    (380 ... 415 V) 315
    (500 V) 315
    (690 V) 315
  • Potenza nominale di funzionamento AC-23A (Pe):
    (220 ... 240 V) 100 kW
    (400 V) 160 kW
    (500 V) 220 kW
    (690 V) 315 kW
  • Tensione Nominale Di Funzionamento:
    1000 V
  • Di Breve durata nominale Corrente nominale (Icw):
    per 1 s 15 kiloampere rms

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • ETIM 5:
    EC000216 - Interruttore-sezionatore
  • Oggetto: Codice Di Classificazione:
    Q

DATASHEET - PDF

Titolo
Dimensione
Tipo
OT315E13YP BY-PASS SWITCH - ABB - OT315_Y - 1SCA123588R1001
108 Kbytes
OT315_Y 1SCA123588R1001 ABB OT315E13YP BY-PASS INTERRUTTORE
68 Kbytes
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
