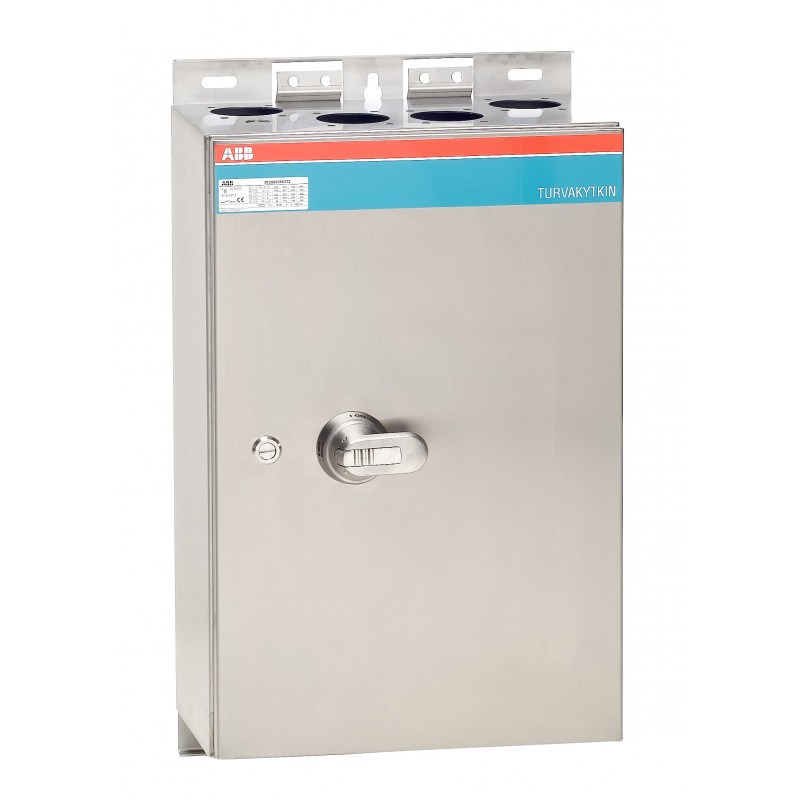

ABB 1SCA102364R1001 1SCA102364R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA102364R1001 ABB OT250ERRR3TZ interruttore di Sicurezza

Riferimento: 1SCA102364R1001

Produttore: ABB

Descrizione:

OT250ERRR3TZ interruttore di Sicurezza
Sezionatore OT250ERRR3TZ
OT250ERRR3TZ Safety switch

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 2.906,68 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informazioni RoHS1SCC340075D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP5068483a-7b48-435b-9272-52aec57e2bcf Finlandia (FI)
SCIP semplificato76ed4de8-2b2d-4651-9ea5-040dd8ee0b28 Germania (DE)
2e0365f8-c2ea-4aac-9e40-4621647698b0 Norvegia (NO)
a8c19abf-f107-4bb4-b871-07dacf06a9a0 Danimarca (DK)
e8e1264a-a4e5-4e69-b51c-96f9be1ba3ae Germania (DE)
fc90649a-9aaf-4a1f-b10e-15faa760fee3 Francia (FR)
4778e6d6-189c-4e60-a672-dadc1ecada40 Francia (FR)
46a93838-32bc-4086-b823-d79465683f34 Polania (PL)
3312d390-df58-4ac2-91d6-9987f302cbea Paesi Bassi (Olanda) (NL)
fc08064a-24bc-40aa-9eb3-cff2977a96c9 Ungheria (HU)
02ffb9d7-e3f6-4db0-8667-bd1fa1cda505 Svezia (SE)
ce7a9db5-ab92-4b17-9f96-fe01c35cadf3 Bulgaria (BG)
67087d34-25d0-4eb9-9bd6-297aaa44de07 Polania (PL)
85c93d29-1971-4483-86cd-5df8a2c24b7a Portogallo (PT)
31380955-244e-45d3-9807-5f278e826164 Estonia (EE)
7d34cf2c-a3fe-490f-9d84-01a4a4cbd896 Svezia (SE)
6c0338dc-05fe-4780-b7f2-dc05fcfb9054 Grecia (GR)
79194cea-9b13-4e89-aaeb-4440ea608484 Germania (DE)
77c259f2-cccc-40fb-b13c-ecef8c5f33e4 Belgio (BE)
4834aeff-5300-4941-bba3-c68703be1e88 Italia (IT)
dbee7f3a-0303-4bfb-9ce0-8991a6ad88a9 Ungheria (HU)
45cbca02-d612-4406-a3b8-af73a3338559 Polania (PL)
9183b689-305e-43c2-a6b2-b20e236a5e61 Germania (DE)
c1a444f0-0058-49f7-849d-20aae1b979db Germania (DE)
09eca7cf-6117-4c51-ae07-304b74d5c5d8 Repubblica Ceca (CZ)
90af418a-c636-4827-a58e-33986b577989 Belgio (BE)
af61fdaf-4287-4bd5-ae2f-0877e7dadc16 Croazia (HR)
91396812-1067-4de0-83d8-b999532b3b82 Spagna (ES)
Toxic Substances Control Act - TSCA1SCC340095D0201
Download Piu' Usati
Scheda tecnica1SCC340015C0201
Istruzioni e manuali1SCC340008M0004
Disegni meccaniciOTRK604023P4R25.stp
Dati ambientali
Grado di protezionesecondo IEC 60529 IP65
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85363090
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto400 mm
Altezza prodotto600 mm
Profondità prodotto230 mm
Peso netto prodotto24.01 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1415 mm
Profondità imballo livello 1710 mm
Altezza imballo livello 1325 mm
Peso lordo imballo livello 125.7 kg
EAN imballo livello 16417019371405
Dati tecnici
Posizione entrata cavoTop/Bottom
Uscite cavi per lato4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm
ColoreStainless
Sezioni dei cavi-circuito principaleHole Diameter 8 mm
Screw Clamp / PE Terminal 4pc,10 ... 70+4pc M8 mm²
Corrente termica convenzionale (Ithe)Completamente Chiuso 250 A
Grado di protezionesecondo IEC 60529 IP65
Materiale contenitoreStainless steel
Handle ColorAcciaio Inossidabile
Tipo di manigliaPistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Contatti ausiliari montati2 NO, 1 NC
Numero di contatti ausiliari NC1
Numero di contatti ausiliari NA2
Numero di poli3P
Grado di inquinamento3
Perdita di potenzaa Condizioni Operative Nominali per Polo 6.5 W
Corrente nominale di cortocircuito condizionale (Inc)40.5 kA
Tensione nominale di isolamento (Ui)750 V
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Potenza nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 132 kW
(500 V) 160 kW
(690 V) 200 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(1000 V AC) 30 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kA
Cacciavite raccomandatoCircuito Principale M8
Funzioni specialiEMC
Norme di riferimentoIEC 60947-1, -3
Coppia di serraggioCircuito Principale 22 N·m
Reparto tecnico UL/CSA
Cacciavite raccomandatoCircuito Principale M8
Coppia di serraggioCircuito Principale 22 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC340025D2704
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Codice categoria granulare IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)
E-Number (Finland)3642108
E-Number (Sweden)3135028

ETIM for 1SCA102364R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaSì
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica250 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica132 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica132 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicagrigio
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica400 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica600 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica230 mm
