Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

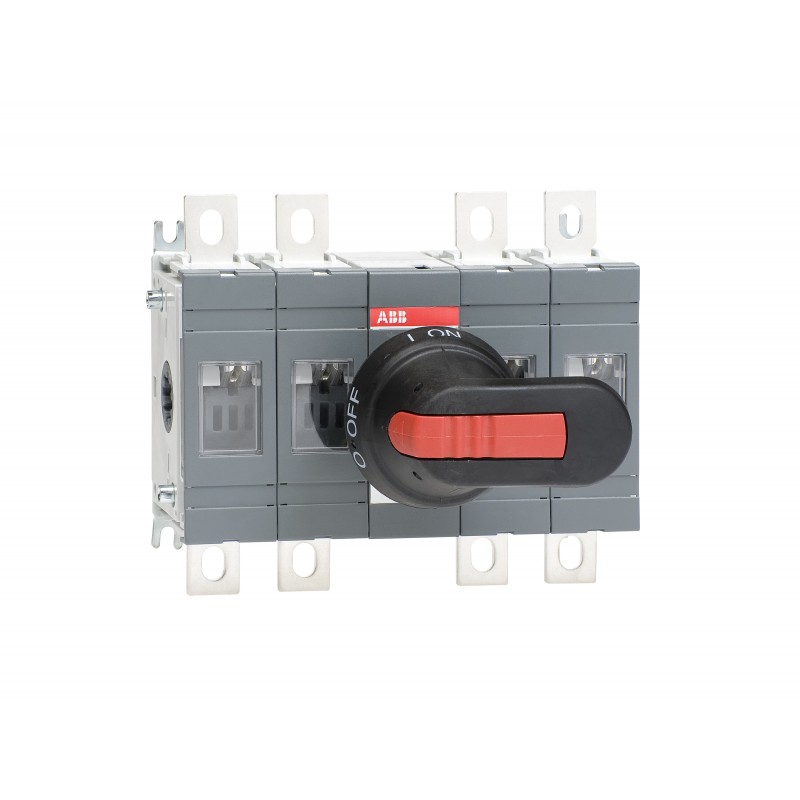

1SCA022721R4290 ABB OT250E22P sezionatore
Riferimento: 1SCA022721R4290
Produttore: ABB
Descrizione:
OT250E22P sezionatore
OT250E22P SWITCH-DISCONNECTOR
Categorie:
- Apparecchi elettrici a bassa tensione > Sezionatore
- ABB > Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 4f41f56a-929e-4cd7-a47d-3a5ebd99852a Finlandia (FI) |
| SCIP semplificato | 127e205c-695a-4e75-afbe-ba0e2e1809d6 Germania (DE) |
| bbc4bb4d-c870-4927-85d7-2659508e38b9 Spagna (ES) | |
| 3eba4ee5-1a2b-4840-8dcf-b0e5fe9a29c3 Danimarca (DK) | |
| 79056d15-fcfb-47a1-87e4-6a4875057db8 Belgio (BE) | |
| d34fcc9c-196c-46e0-9945-4143c7ed1923 Germania (DE) | |
| 226c3aad-79e4-4f65-af9d-097305ecd6cb Polania (PL) | |
| 389de334-454f-4839-9c2c-57bd377500d8 Belgio (BE) | |
| 9f72de9c-0fe9-4f51-ae9b-1b01467a87b0 Grecia (GR) | |
| b559f518-d8fb-4e10-861b-8afb3aeb6c76 Portogallo (PT) | |
| c84504ef-9f03-4072-a4bf-4d50db8fc32b Paesi Bassi (Olanda) (NL) | |
| e9b7bfad-2479-44c0-882f-79596a027766 Germania (DE) | |
| 0c57a551-9ea5-415b-9f3f-5072e79dc277 Svezia (SE) | |
| d8e9a7e5-eabc-48d7-b551-afb463d1381b Francia (FR) | |
| ac15d5d6-06f5-4a80-a603-579da145bb94 Ungheria (HU) | |
| 830b54ed-fab1-40f2-ba2f-0e0edc182086 Italia (IT) | |
| dd96bd6a-dc18-4810-83c6-8d59b08e671e Germania (DE) | |
| fcfef907-9df8-4604-a059-8b8380bc8039 Repubblica Ceca (CZ) | |
| 50fb4169-3a79-4d64-86e0-409435eecf6e Polania (PL) | |
| 57fb4370-bd6d-4af4-a9bd-dd9378280df9 Ungheria (HU) | |
| 36d7abd4-d6af-4ee7-bbc6-94f3a3e7f1a5 Estonia (EE) | |
| 9e75ef08-25eb-46bc-9bf5-c4e310d2edb4 Croazia (HR) | |
| 2e6f761c-96bc-4fc8-aada-acfa3b8ab60e Norvegia (NO) | |
| 43f9f6dd-92c1-4d73-adbe-1a319d889d71 Germania (DE) | |
| 4a197a15-b63f-4447-b581-2786022a8fe6 Francia (FR) | |
| b18fed9d-5291-40e9-b84f-b1db9df2d627 Svezia (SE) | |
| 79390cc6-7d77-43e3-8079-938ff3aa3d3e Bulgaria (BG) | |
| c46b0305-6013-48ee-991e-ea1b1ae74e50 Polania (PL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC301232F0001 |
| 1SCC301231F0001 | |
| OT200-250E22.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301265D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 185.5 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.9 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.69 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.48 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.71 in | |
| Peso lordo imballo livello 1 | 2.1 kg |
| 0.93 lb | |
| EAN imballo livello 1 | 6417019231792 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fusibile, 690 V) 80 kA | |
| (250 A fusibile, 690 V) 100 kA | |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism Between the Poles |
| 22 (Between the Poles) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificato ATEX | No certification needed |
| Certificato BV | 1SCC301103D0201 |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificato GL | 1SCC301139D0201 |
| Certificato LR | 1SCC301144D0201 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661366 |
| E-Number (Norway) | 4337861 |
| E-Number (Sweden) | 3171165 |
ETIM for 1SCA022721R4290 Apparecchi elettrici a bassa tensione (EC000216)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica250 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica145 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica145 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica100 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicagrigio
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica185.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica150 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica82.5 mm
