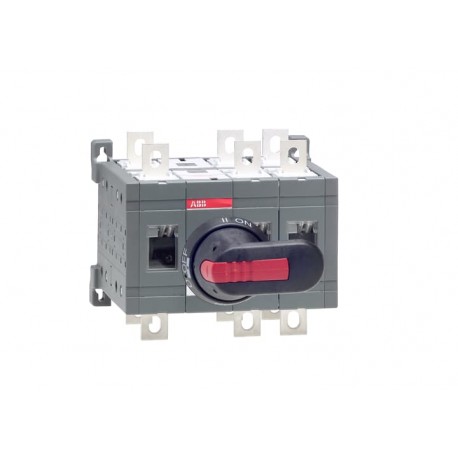

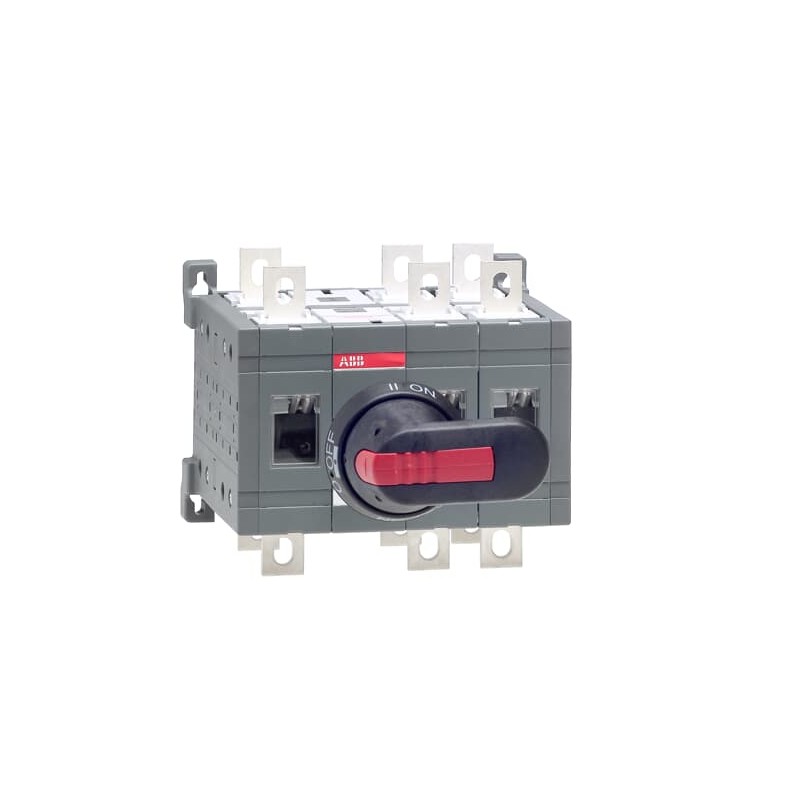

1SCA022776R9320 ABB OT250E12CP commutatore
1SCA022776R9320
ABB
OT250E12CP commutatore
Interruttore OT250E12CP
OT250E12CP CHANGE-OVER SWITCH
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT_C
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303050M0201 |
| Informazioni ambientali | 1SCC303050D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 770fc043-2a88-45b9-8c7d-2cac931a771d Finlandia (FI) |
| SCIP semplificato | 726b6165-ae72-4e49-b023-05c8a1bad13f Germania (DE) |
| cd212fd1-27d0-494e-ab3c-f0f353178bbd Germania (DE) | |
| aae6f333-6412-4cec-b3b9-42d9eaeb3ffd Croazia (HR) | |
| 2ffdee48-0d40-4fa7-be3a-888cfdfcf2c0 Repubblica Ceca (CZ) | |
| fba5bd8f-9f19-4320-a2b5-e1a41649a3a4 Spagna (ES) | |
| 87d77197-983f-40c7-a19d-efa40d4ff305 Bulgaria (BG) | |
| 3c64b67a-b37b-4027-983a-d643ffcb48c7 Svezia (SE) | |
| 0e5a86c4-9282-409c-be4f-3bd151658231 Francia (FR) | |
| 9c9da9d1-984c-44ca-86eb-730b9bb251aa Italia (IT) | |
| c47583d8-648e-4b15-b335-a811d3d1f0ac Belgio (BE) | |
| fc4870ce-e3ba-435a-9366-17fd83add7df Norvegia (NO) | |
| 46a9e811-a76a-4be3-b1e4-373a33a1c8ef Polania (PL) | |
| afb0bded-d1c5-4ba9-a8d7-b5c051a5def1 Svezia (SE) | |
| 3e534839-e563-4ec3-b87b-b262155dd9e4 Germania (DE) | |
| 8f141ff0-7a81-4604-a501-57e380fba891 Germania (DE) | |
| 871d0000-cf2d-484d-9dbd-bacd8b778ea6 Ungheria (HU) | |
| aa3993e9-1ff6-4033-ba39-13efd83d6e06 Ungheria (HU) | |
| ffe5e049-dfef-4c07-9539-1168ad7a1ac0 Portogallo (PT) | |
| e839726c-db74-4db0-9b46-695935cb18aa Grecia (GR) | |
| eec22afe-928a-458b-b3c0-b00d47f7dbc7 Estonia (EE) | |
| 8cd2e15c-994e-4df6-98d5-a3ebba45ec44 Polania (PL) | |
| d2a8a6a9-6a46-49b7-b34a-fe6cbe821fb9 Belgio (BE) | |
| c0108d62-90e0-4d7d-8095-7d1971045aae Paesi Bassi (Olanda) (NL) | |
| d44fa266-0e5a-47e9-badd-158b8aa30677 Polania (PL) | |
| 47cb7244-9c5e-4040-bbb7-77c0e9403fb9 Francia (FR) | |
| b4ce9681-8515-4741-a2fe-c5db4da16f2b Germania (DE) | |
| 0346b1a1-bdfe-4de2-903b-13ea587ceb67 Danimarca (DK) | |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303008M0208 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC303050D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 170 mm |
| 6.69 in | |
| Altezza prodotto | 150 mm |
| 5.91 in | |
| Profondità prodotto | 160 mm |
| 6.3 in | |
| Peso netto prodotto | 3.1 kg |
| 6.83 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 160 mm |
| 6.3 in | |
| Profondità imballo livello 1 | 245 mm |
| 9.65 in | |
| Altezza imballo livello 1 | 185 mm |
| 7.28 in | |
| Peso lordo imballo livello 1 | 3.4 kg |
| 7.5 lb | |
| EAN imballo livello 1 | 6417019270173 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 250 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 250 A |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 140 kW |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Comando | Mechanism Between the Poles |
| 12 (Between the Poles) | |
| Tipo di morsetto | Screw Terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Tipo di transizione | Open |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303001D2704 |
| Certificato DNV | 1SCC303138D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3641512 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente nominale permanente per AC-23, 400V (EF011777) | 250 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 250 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 140 kW |
| potenza di interruzione a 400 V (EF009166) | 140 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | altro |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT250E12CP CHANGE-OVER SWITCH - ABB - OT250E12CP - 1SCA022776R9320 | 88 Kbytes |
|
| OT250E12CP 1SCA022776R9320 ABB OT250E12CP commutatore | 64 Kbytes |
|
