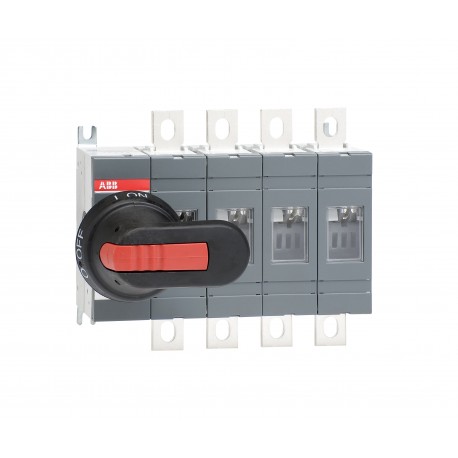

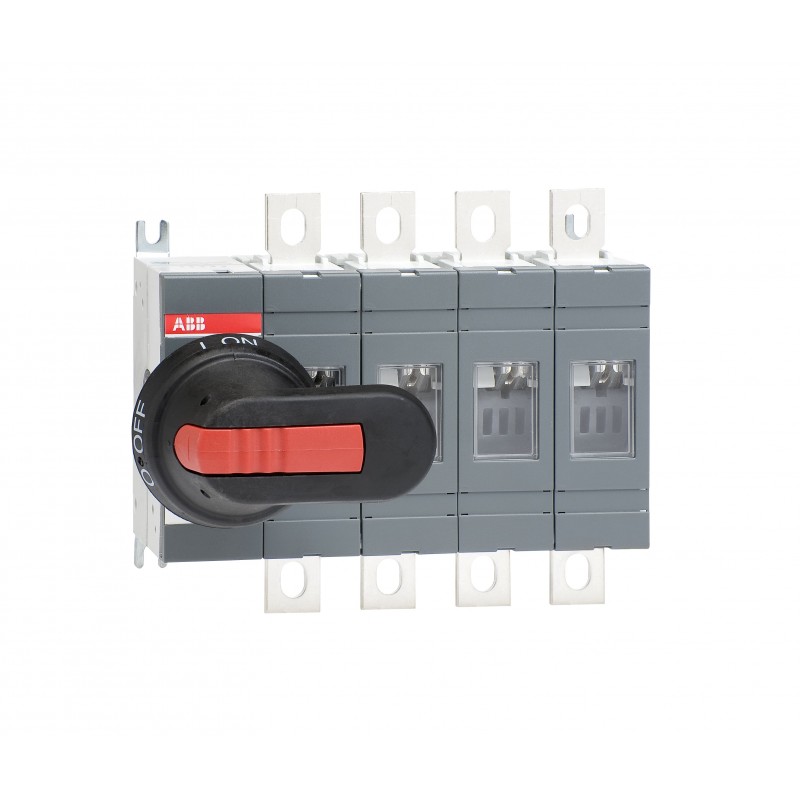

1SCA022710R0520 ABB OT250E04P sezionatore
1SCA022710R0520
ABB
OT250E04P sezionatore
OT250E04P SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | eac2d80f-b210-4844-ad4c-4f853e43264a Finlandia (FI) |
| SCIP semplificato | dba69655-fcb1-45a4-a021-d9694a3c0eae Germania (DE) |
| 3c6137dc-7592-401b-9653-c70e7d52e9d8 Svezia (SE) | |
| bf15845d-836c-47df-a8a9-421e1d2f00a8 Polania (PL) | |
| 781ccd4e-18ee-408a-b5ff-fbdb408705e7 Germania (DE) | |
| 3782c935-5d36-49f5-b248-a3d68ee490f0 Portogallo (PT) | |
| 7abc1994-285a-4539-a1aa-b7da6a4f2c55 Grecia (GR) | |
| 875341f9-7962-4709-aa11-987681c87542 Estonia (EE) | |
| 79739939-3860-40f7-8dc2-12f3907fedde Norvegia (NO) | |
| 8519f8a5-1ef8-438c-83c5-861fc4828372 Belgio (BE) | |
| 5cc14eac-8da0-4d86-806b-f82c606e92ca Polania (PL) | |
| 18baa90b-66c1-4a3e-bd99-004300a69f9a Spagna (ES) | |
| f2fe1df8-7f85-4cc5-9427-025e065e3087 Belgio (BE) | |
| 24a15d41-963b-4037-9a6d-e494dbb63b96 Svezia (SE) | |
| c66ea3e9-ff82-4645-a7fb-346f5b3f96af Bulgaria (BG) | |
| 0b02675d-2090-495e-b48b-9605682209ea Ungheria (HU) | |
| 8a204d29-15d2-43ee-bb71-6eb5d9d476da Repubblica Ceca (CZ) | |
| c40b06b0-2278-4947-84e8-3bbf5ffe2d9c Croazia (HR) | |
| d2bf8e40-5a09-4202-8517-c3b27c1b25ed Germania (DE) | |
| 26a466c4-2ba7-4643-8171-352a04c635c8 Danimarca (DK) | |
| 0b365acb-d6dc-4dc9-b008-e545e8457b87 Germania (DE) | |
| 5ce3d20a-46c7-460e-bd89-613ba6b6d81e Italia (IT) | |
| c5bc694d-67ca-48c9-b923-80902d55575b Ungheria (HU) | |
| b52158b7-eea0-4556-a534-c0117b82ee5a Paesi Bassi (Olanda) (NL) | |
| f31267f8-49b9-4908-a643-bddffad29105 Francia (FR) | |
| 1e67e90e-49d8-4eb0-bbd9-6ea554b73b5a Francia (FR) | |
| 4d07e844-4b9d-4c0f-beb1-a7321e86f56f Germania (DE) | |
| 841ecd3b-0a37-4322-b032-a720896c97f9 Polania (PL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC301392F0001 |
| 1SCC301201F0001 | |
| OT200-250E04.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301265D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 180.5 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.9 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.69 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.48 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.71 in | |
| Peso lordo imballo livello 1 | 2.1 kg |
| 0.93 lb | |
| EAN imballo livello 1 | 6417019225982 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fusibile, 690 V) 80 kA | |
| (250 A fusibile, 690 V) 100 kA | |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificato ATEX | No certification needed |
| Certificato BV | 1SCC301103D0201 |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificato GL | 1SCC301139D0201 |
| Certificato LR | 1SCC301144D0201 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661354 |
| E-Number (Norway) | 4337857 |
| E-Number (Sweden) | 3171163 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT250E04P switch-disconnector - ABB - OT250E04P - 1SCA022710R0520 | 91 Kbytes |
|
| OT250E04P 1SCA022710R0520 ABB OT250E04P sezionatore | 66 Kbytes |
|
