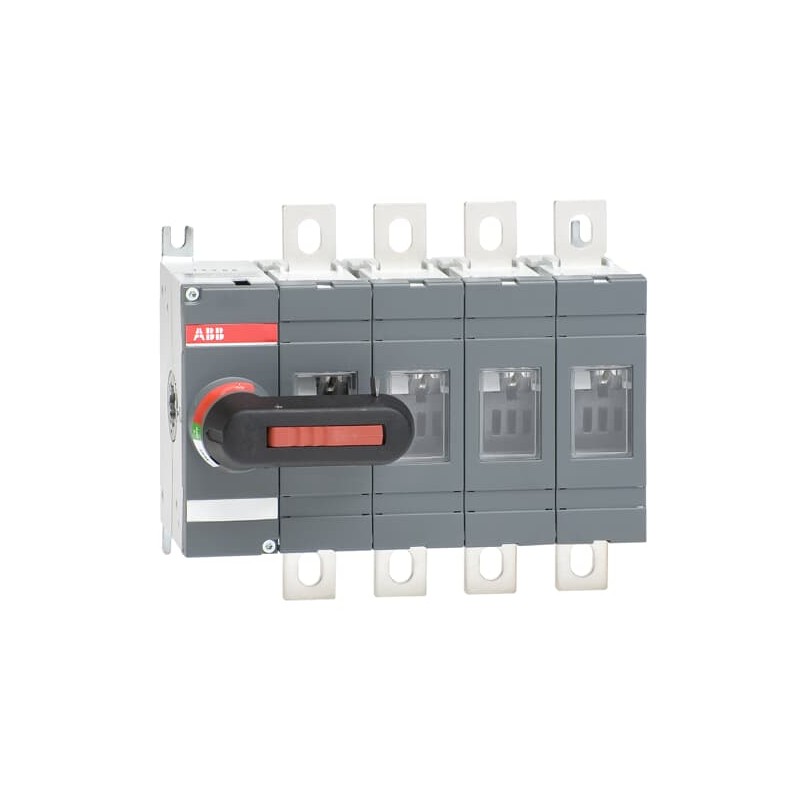

ABB 1SCA022763R5210 1SCA022763R5210 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

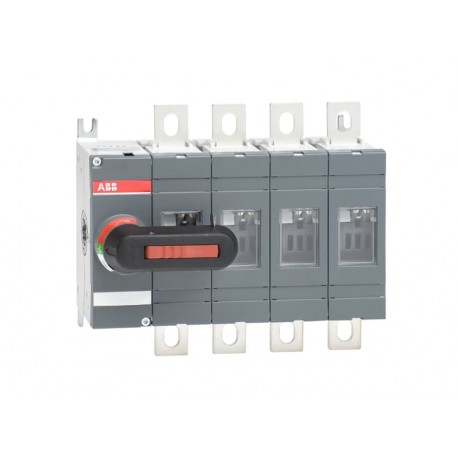

1SCA022763R5210 ABB OT250E04K sezionatore

Riferimento: 1SCA022763R5210

Produttore: ABB

Descrizione:

OT250E04K sezionatore

OT250E04K SEZIONATORE 4 POLI MANIGLIA DIRETTA 250A

Categorie:

Apparecchi elettrici a bassa tensione > Sezionatore
ABB > Interruttori manuali > OT

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
ETIM
PDF
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 221,64 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 7-8 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

VISTI DI RECENTE

DETTAGLI

Circular Value
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
End of Life Instructions	1SCC301117M0201
Informazioni ambientali	1SCC301265D0201
Dichiarazione prodotto ambientale - EPD	1SCC301282D0201
REACH Declaration	1SCC011021D0201
Informazioni RoHS	1SCC011020D0201
Toxic Substances Control Act - TSCA	1SCC011025D0201
Eco Transparency
Dichiarazione prodotto ambientale - EPD	1SCC301282D0201
Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85365080
Paese di origine	Finlandia (FI)
Download Piu' Usati
Scheda tecnica	1SCC301020C0201
Istruzioni e manuali	1SCC301031M0220
Disegni meccanici	1SCC307689F0001
	1SCC307688F0001
	OT200-250E04K.stp
	OT200-250E04K.igs
Dichiarazione prodotto ambientale - EPD	1SCC301282D0201
End of Life Instructions	1SCC301117M0201
Dimensioni
Larghezza prodotto	180.5 mm
Altezza prodotto	150 mm
Profondità prodotto	107 mm
Peso netto prodotto	1.8 kg
Dati tecnici
Corrente nominale di funzionamento AC-21A (I_e)	(380 ... 415 V) 250 A
	(500 V) 250 A
	(690 V) 250 A
Corrente nominale di funzionamento AC-22A (I_e)	(380 ... 415 V) 250 A
	(500 V) 250 A
	(690 V) 250 A
Corrente nominale di funzionamento AC-23A (I_e)	(380 ... 415 V) 250 A
	(500 V) 250 A
	(690 V) 250 A
Corrente nominale di funzionamento AC-23a (P_e)	(220 ... 240 V) 75 kW
	(400 ... 415 V) 145 kW
	(500 V) 170 kW
	(690 V) 250 kW
Corrente termica convenzionale in aria libera (I_th)	q = 40 °C 250 A
Corrente termica convenzionale (I_the)	Completamente Chiuso 250 A
Tensione di tenuta ad impulso (U_imp)	12 kV
Tensione nominale di isolamento (U_i)	secondo IEC/EN 60664-1 1000 V
Tensione nominale di funzionamento	Circuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (I_cm)	(690 V) 30 kA
Corrente nominale ammissibile di breve durata (I_cw)	per 1 s 8 kA
Corrente nominale di cortocircuito condizionale (I_nc)	(315 A fuse, 500 V) 100 kA
	(355 A fusibile, 690 V) 80 kA
	(250 A fusibile, 690 V) 100 kA
Perdita di potenza	a Condizioni Operative Nominali per Polo 6.5 W
Grado di inquinamento	3
Handle Color	Nero
Tipo di maniglia	Maniglia Diretta
Fourth Pole Position	Right Side
Fourth Pole Type	Switched - Simultaneous Function
Comando	Mechanism at the End of the Switch
	04 (Left Side)
Distanza tra le fasi	Standard
Posizione dei terminali linee	Top In - Bottom Out
	Bottom In - Top Out
Modalità operativa	Manovra Frontale
Norme di riferimento	IEC 60947-3
Funzioni speciali	No
Tipo di montaggio	Base mounting
Numero di poli	4
Grado di protezione	Davanti IP00
Tipo di morsetto	Lug terminals
Larghezza morsetto	20 mm
Coppia di serraggio	secondo IEC 60947-1 15 … 22 N·m
Durata meccanica	20000
Lock Type	Yes
Reparto tecnico UL/CSA
Coppia di serraggio	secondo IEC 60947-1 15 … 22 N·m
Dati ambientali
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Informazioni ambientali	1SCC301265D0201
Toxic Substances Control Act - TSCA	1SCC011025D0201
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC	1SCC301337D0201
Certificato ATEX	No certification needed
Certificato BV	1SCC301103D0201
Dichiarazione di conformità - CE	1SCC301131D2705
DNV GL Certificate	1SCC301174D0204
Certificato GL	1SCC301139D0201
Certificato LR	1SCC301144D0201
REACH Declaration	1SCC011021D0201
Certificato UL	No certification needed
Certificato VDE	No certification needed
Informazioni imballo
Unità imballo livello 1	box 1 pezzo (i)
Larghezza imballo livello 1	170 mm
	6.7 in
Profondità imballo livello 1	190 mm
	7.5 in
Altezza imballo livello 1	145 mm
	5.7 in
Peso lordo imballo livello 1	1.9 kg
	4.2 lb
EAN imballo livello 1	6417019249315
Classificazioni
Codice classificazione oggetto	Q
ETIM 7	EC000216 - sezionatore di carico
ETIM 8	EC000216 - Switch disconnector
ETIM 9	EC000216 - Switch disconnector (low voltage)
eClass	V11.1 : 27371403
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)	3660805

ETIM for 1SCA022763R5210 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)

Valore caratteristicaSì

Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)

Valore caratteristicaSì

Nome caratteristicaversione interruttore di sicurezza (EF006985)

Valore caratteristicaNo

Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)

Valore caratteristicaNo

Nome caratteristicaversione invertitore (EF009408)

Valore caratteristicaNo

Nome caratteristicanumero di interruttori (EF005586)

Valore caratteristica1

Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)

Valore caratteristica1000 V

Nome caratteristicatensione d'esercizio nominale (EF001435)

Valore caratteristica1000 V

Nome caratteristicacorrente permanente nominale Iu (EF001389)

Valore caratteristica250 A

Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)

Valore caratteristica250 A

Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)

Valore caratteristica250 A

Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)

Valore caratteristica8 kA

Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)

Valore caratteristica145 kW

Nome caratteristicapotenza di interruzione a 400 V (EF009166)

Valore caratteristica145 kW

Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)

Valore caratteristica100 kA

Nome caratteristicanumero di poli (EF001391)

Valore caratteristica4

Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)

Valore caratteristica0

Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)

Valore caratteristica0

Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)

Valore caratteristica0

Nome caratteristicaazionamento a motore opzionale (EF007386)

Valore caratteristicaNo

Nome caratteristicaazionamento a motore integrato (EF006697)

Valore caratteristicaNo

Nome caratteristicasganciatore di tensione opzionale (EF007491)

Valore caratteristicaNo

Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)

Valore caratteristicaapparecchio completo nell'alloggiamento

Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)

Valore caratteristicaNo

Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)

Valore caratteristicaNo

Nome caratteristicaadatto per montaggio distributore (EF007262)

Valore caratteristicaSì

Nome caratteristicacolore dell'elemento di azionamento (EF007167)

Valore caratteristicanero

Nome caratteristicatipo di elemento di azionamento (EF006976)

Valore caratteristicamanopola rotativa lunga

Nome caratteristicabloccabile (EF006281)

Valore caratteristicaNo

Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)

Valore caratteristicaraccordo a bullone

Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)

Valore caratteristicaIP00

Nome caratteristicaindice di protezione (NEMA) (EF011959)

Valore caratteristicaaltro

DATASHEET - PDF

Titolo

Dimensione

Tipo

OT250E04K switch-disconnector - ABB - OT250E04K - 1SCA022763R5210

91 Kbytes

OT250E04K 1SCA022763R5210 ABB OT250E04K sezionatore

70 Kbytes

PDF CATALOG TRANSFER SWITCHES 2023 EN

42 Mbytes
