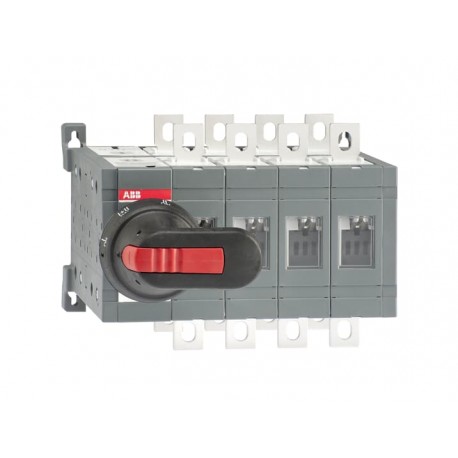

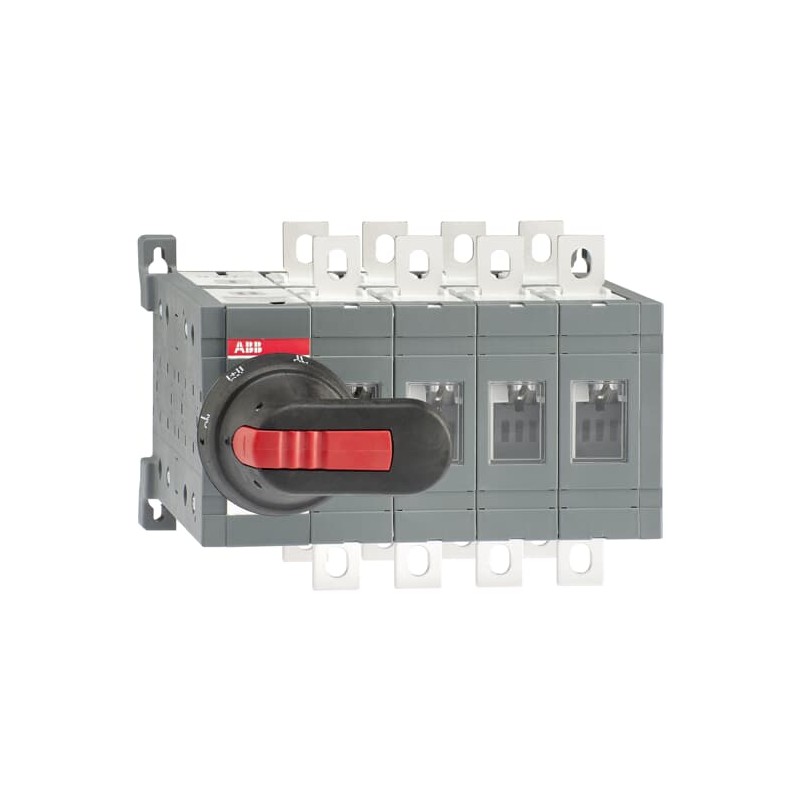

1SCA108605R1001 ABB Interruttore I-II OT250E04CLP
1SCA108605R1001
ABB
Interruttore I-II OT250E04CLP
Interruttore OT250E04CLP I-II
OT250E04CLP CHANGE-OVER SWITCH
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303050M0201 |
| Informazioni ambientali | 1SCC303050D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | f6dafe6a-ad13-4288-8e68-6b04f6bd97e8 Finlandia (FI) |
| SCIP semplificato | cad23b8d-d9a0-4f63-a5fc-6f12ff6f1b2a Germania (DE) |
| 6366c278-5fac-49e5-8999-ea49a9826eef Belgio (BE) | |
| c4a9220a-b58b-4221-87bb-cbcd4e87a47c Italia (IT) | |
| 909f4cd2-1f71-4063-947e-f128980e1e51 Paesi Bassi (Olanda) (NL) | |
| f2c0cda0-3667-4669-8eda-4fe070fd8536 Norvegia (NO) | |
| 21bc6da8-bc33-4a8d-87f6-8f571f0a08d3 Spagna (ES) | |
| 6731745c-09ee-4361-9881-0e600d184322 Danimarca (DK) | |
| 3c488568-22e4-4392-baf6-4314c49bd884 Polania (PL) | |
| 25fc13f9-19c3-44a7-9eb9-ea3a4cc8ffa4 Polania (PL) | |
| 971b4e03-7465-4722-ab04-423e34268eec Belgio (BE) | |
| ef438e47-f39e-4560-9f33-715cd792e5bd Portogallo (PT) | |
| 44d15823-04b6-480b-ba9b-8a35719fa571 Grecia (GR) | |
| 98b0982e-d9d7-4ffb-9a14-dfe788a98d8a Francia (FR) | |
| 972aa906-8d02-41cb-80d1-05eba2d46548 Polania (PL) | |
| 99597c5b-bda2-4cb3-a33f-58a80b1fceba Germania (DE) | |
| e2c93d2a-57f8-4c9b-9d20-bc46c392b7af Svezia (SE) | |
| 8786b8ac-8ba3-4513-bc68-6474f518b0c7 Germania (DE) | |
| fa2385e1-bf94-471f-88d8-4b8644adc57c Germania (DE) | |
| 887c55f7-e072-4d1e-bd3e-56359a652844 Germania (DE) | |
| 94960399-cf82-4bfc-bc4e-32b181ac1d38 Svezia (SE) | |
| 50b8abd2-4658-4036-8bb3-66daf3909a0b Estonia (EE) | |
| 6578addd-237a-4193-a287-5b26f3888fd1 Ungheria (HU) | |
| 71167b7c-3935-4bfd-ab2a-408f8f285671 Francia (FR) | |
| 2e0c05f6-b4db-4e39-838a-eac8172b3c82 Repubblica Ceca (CZ) | |
| 379551bb-08f8-4a1d-930c-a55458886973 Ungheria (HU) | |
| e19e492f-2f6a-458a-ae8c-ca4d7cdda0b8 Croazia (HR) | |
| 86b8b13b-f9be-4783-8df8-974bc0512f37 Bulgaria (BG) | |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303008M0208 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC303050D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 205 mm |
| 8.07 in | |
| Altezza prodotto | 150 mm |
| 5.91 in | |
| Profondità prodotto | 160 mm |
| 6.3 in | |
| Peso netto prodotto | 3.8 kg |
| 8.38 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 186 mm |
| 7.32 in | |
| Profondità imballo livello 1 | 300 mm |
| 11.81 in | |
| Altezza imballo livello 1 | 185 mm |
| 7.28 in | |
| Peso lordo imballo livello 1 | 4.1 kg |
| 9.04 lb | |
| EAN imballo livello 1 | 6417019399478 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 250 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 250 A |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 140 kW |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Comando | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Tipo di transizione | Closed |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303045D2702 |
| Certificato DNV | 1SCC303138D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3641615 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente nominale permanente per AC-23, 400V (EF011777) | 250 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 250 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 140 kW |
| potenza di interruzione a 400 V (EF009166) | 140 kW |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | altro |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
