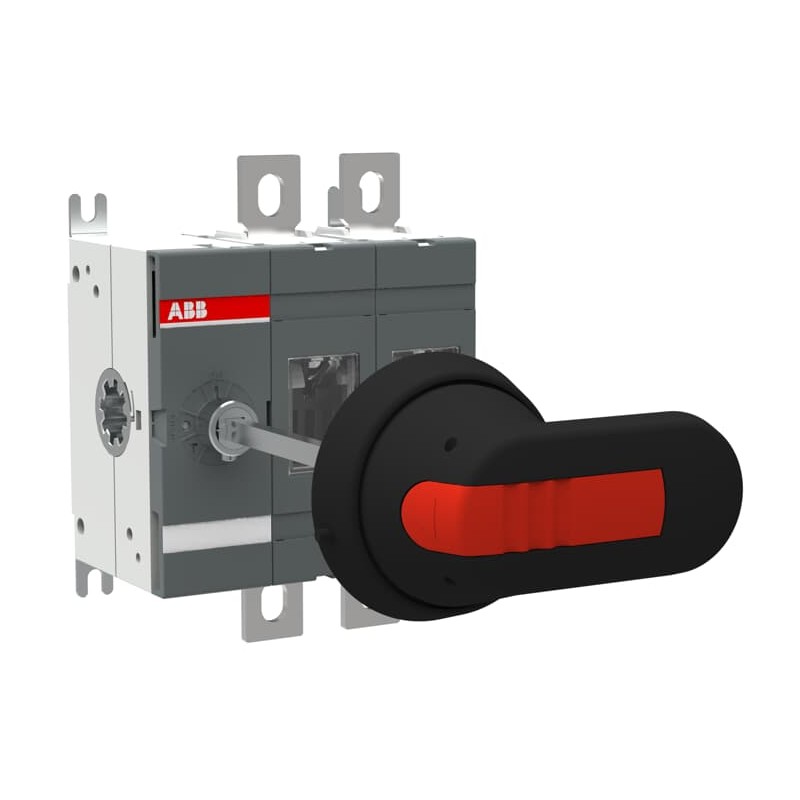

1SCA022735R2500 ABB OT250E02P sezionatore
1SCA022735R2500
ABB
OT250E02P sezionatore
OT250E02P SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | a4636d15-4dd3-42d5-b291-de7d656f56f3 Finlandia (FI) |
| SCIP semplificato | de03b675-b132-4bcf-aba8-059269618ce2 Germania (DE) |
| 7e933068-de69-4243-aee6-39ff01e8f0f6 Polania (PL) | |
| bac819d3-5c07-4176-b365-0b947804db7a Portogallo (PT) | |
| cb4a77da-c7d0-4add-9681-c9a1576bf67d Germania (DE) | |
| 5252eaa2-076c-46de-a202-4e7f84cb5564 Estonia (EE) | |
| ce787d48-891e-4983-9708-85c24755ec1e Grecia (GR) | |
| 92019088-ce11-4c63-a8ce-9a2e587be0b1 Bulgaria (BG) | |
| b9b234d5-1005-4924-bb4c-d2805c1b3cad Italia (IT) | |
| 20f13113-8870-454f-b31f-bca652d718cf Germania (DE) | |
| 80a25b89-3412-4590-94d0-296513bd1fee Polania (PL) | |
| 2ab104a0-f2d8-497a-992a-8a77e2857d4b Paesi Bassi (Olanda) (NL) | |
| f339e36f-3855-42c6-9745-1385960f0056 Svezia (SE) | |
| eccd914c-e62e-49c0-98ae-8e2104a82617 Svezia (SE) | |
| 780c932a-62de-45ef-a4d2-ba04e54372ef Ungheria (HU) | |
| 6365bb35-c391-4e30-9220-59068d20647e Belgio (BE) | |
| b32aa92a-ceb0-4248-ac6d-4b8ed9e42be2 Spagna (ES) | |
| cd6863bb-a143-48f4-b510-37d2481b9978 Danimarca (DK) | |
| d803b011-63cc-421e-87c3-0c9752d4e322 Croazia (HR) | |
| 526a7d93-3282-492b-a37d-b3279857fe24 Repubblica Ceca (CZ) | |
| b3ef2b47-ad99-4f6a-a871-1ce29cf11734 Francia (FR) | |
| 514e0e94-f42e-41c8-8661-7491965db05f Norvegia (NO) | |
| 776bfbc9-723f-494f-bf0c-254f7bba0cf4 Belgio (BE) | |
| 5c8e429c-3915-4343-b9ff-d40fb3f73507 Ungheria (HU) | |
| bf3a184c-02b5-426c-9119-3ef7d3b43a35 Germania (DE) | |
| 375b2775-7fa0-410a-8d92-7e40bfaebbda Francia (FR) | |
| db4425ab-4a47-49bc-9ad0-fde5218cdfe8 Germania (DE) | |
| c9df7d10-2630-4ee0-a204-97b49c5ed1ba Polania (PL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC301390F0001 |
| 1SCC301199F0001 | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301265D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 110.5 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.3 kg |
| 2.8 lb | |
| EAN imballo livello 1 | 6417019238241 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 2P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| (1000 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism at the End of the Switch |
| 02 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 250 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 250 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 250 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 145 kW |
| potenza di interruzione a 400 V (EF009166) | 145 kW |
| numero di poli (EF001391) | 2 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP00 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT250E02P switch-disconnector - ABB - OT250E02P - 1SCA022735R2500 | 89 Kbytes |
|
| OT250E02P 1SCA022735R2500 ABB OT250E02P sezionatore | 67 Kbytes |
|
