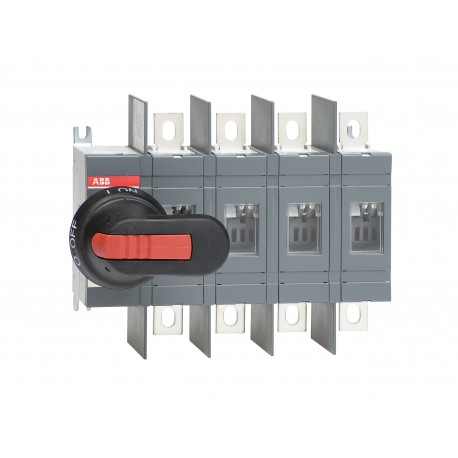

1SCA022710R0610 ABB Interruttore-sezionatore OT200U04P
1SCA022710R0610
ABB
Interruttore-sezionatore OT200U04P
OT200U04P sezionatore
OT200U04P sezionatore UL98 4P 200A 600 V
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d149f552-7e4c-4a8a-b7d4-aede68031df3 Finlandia (FI) |
| SCIP semplificato | 34fae3f5-4909-48ae-8ded-93ffcc1042c7 Germania (DE) |
| 862663cd-2985-4469-ad2f-ed53db0ccbeb Germania (DE) | |
| 834f1799-ff5f-40e9-b10c-2c0d91c4c34e Svezia (SE) | |
| 1474f2e6-5dd7-48e6-990e-22b61338ee85 Francia (FR) | |
| ed15c0cf-642d-484a-8757-d205c9640f57 Svezia (SE) | |
| 6442ad62-74a8-4e0a-b36e-dbde890e5812 Polania (PL) | |
| a4d56dbb-1f36-4283-b493-38e4c8038c9d Germania (DE) | |
| 01dd16d5-7ef9-4bf0-84ee-2acfc7f4aab4 Portogallo (PT) | |
| 118e8282-4d4a-4214-88ba-759811336f92 Estonia (EE) | |
| f36b882f-1ccf-46ec-a583-f036b488537c Bulgaria (BG) | |
| d9207b8b-3f3c-4828-a4c9-2fbf9e646512 Grecia (GR) | |
| b66ebac5-f11e-4114-9574-b603ee77034d Norvegia (NO) | |
| 25bdbfb3-b89f-4825-b87d-f10b6eb85ebe Belgio (BE) | |
| 60c9924d-cf63-49a2-9e1b-d4e0ce7aa5db Polania (PL) | |
| 03e05347-2228-4c81-a013-e236b7ef6019 Spagna (ES) | |
| 726f6c35-4c1d-4a0e-92b4-78241eea2d04 Belgio (BE) | |
| 8895352f-9b53-43c5-8dd1-fdf0a51e8c02 Francia (FR) | |
| ac5267a4-8f3c-4701-a505-58bbaffdb6eb Ungheria (HU) | |
| ab615ba1-a839-4394-a464-1f94d4efce4c Repubblica Ceca (CZ) | |
| 06eff502-d653-4296-98de-a0b70ddc45e2 Croazia (HR) | |
| dbedb1a3-b178-4713-8d24-846655503219 Danimarca (DK) | |
| d84efa4a-002c-4266-a5b8-a3889c7c7708 Polania (PL) | |
| ec038ffd-00ed-4a0f-800d-b50a4c66c3c2 Italia (IT) | |
| e2a7e3d6-41e9-4a1a-aa16-613a48975f25 Paesi Bassi (Olanda) (NL) | |
| 90dd216e-df80-4e6e-860c-c20616f287ed Ungheria (HU) | |
| a36e9a36-4d0f-4ce7-aa94-82921b7ee5c7 Germania (DE) | |
| 7a478751-8ed6-4faf-ae5f-05fdf31abcd5 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC301388F0001 |
| 1SCC301205F0001 | |
| OT200U04.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301265D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 212.5 mm |
| Altezza prodotto | 170 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 2.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 190 mm |
| 7.5 in | |
| Profondità imballo livello 1 | 290 mm |
| 11.4 in | |
| Altezza imballo livello 1 | 110 mm |
| 4.3 in | |
| Peso lordo imballo livello 1 | 2.2 kg |
| 4.9 lb | |
| EAN imballo livello 1 | 6417019225999 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Maniglia e Albero inclusi |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| (380 ... 415 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Comando | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 22.6 N·m |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V |
| Amperaggio UL/CSA | 200 A |
| Portata UL/CSA | (secondo UL 200 V) 60 Hp |
| (secondo UL 208 V) 60 Hp | |
| (secondo UL 240 V) 75 Hp | |
| (secondo UL 480 V) 150 Hp | |
| (secondo UL 600 V) 200 Hp | |
| Coppia di serraggio | secondo IEC 60947-1 22.6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 1SCC301103D0201 |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| Certificato GL | 1SCC301139D0201 |
| Certificato LR | 1SCC301144D0201 |
| Certificato UL | cULus certificate OT200-400 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660851 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 200 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 250 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 200 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 110 kW |
| potenza di interruzione a 400 V (EF009166) | 110 kW |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP00 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
