ABBInterruttori manualiOT1SCA022721R4020 ABB OT200E22P sezionatore

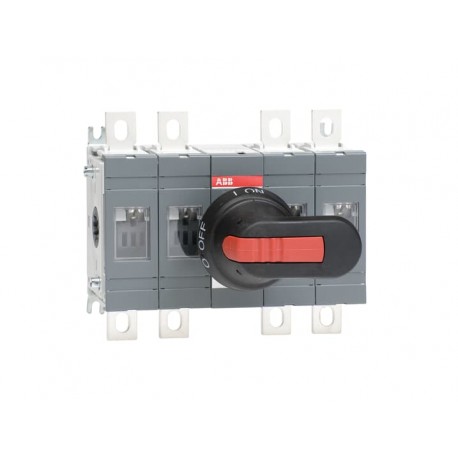

ABB 1SCA022721R4020 1SCA022721R4020 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA022721R4020 ABB OT200E22P sezionatore

Riferimento: 1SCA022721R4020

Produttore: ABB

Descrizione:

OT200E22P sezionatore
OT200E22P SWITCH-DISCONNECTOR

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > OT

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 165,26 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301117M0201
Informazioni ambientali1SCC301265D0201
Dichiarazione prodotto ambientale - EPD1SCC301282D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP21f7e163-e7eb-459e-b78b-f2b2b7a5860e Finlandia (FI)
SCIP semplificatobbc63a4f-a5c0-4a5b-9882-65866fecc5f6 Germania (DE)
cf16befb-86b9-4cfb-9ccc-5953307bae33 Germania (DE)
acd581a7-5eff-431d-968e-6f4cf40256e0 Svezia (SE)
a4bee863-dd2f-487b-99a7-a8d66b65a30c Norvegia (NO)
9783041a-33cc-4075-9091-f797461e1770 Polania (PL)
90eca840-c40b-40d4-a4c5-84341239e622 Svezia (SE)
2be7f38b-a5c7-459e-b7f1-f6db961b17e0 Germania (DE)
e8eb267f-fffc-44c4-b9e6-c15d3e2acf01 Portogallo (PT)
17db3d0f-db68-4d4a-b2d5-7fa5b2d7425b Polania (PL)
ec8c0e7b-df59-4116-a6fc-d0a8a7455177 Polania (PL)
209d515c-8872-46ec-ada5-527b81a431b6 Grecia (GR)
c86747c8-5d72-473c-bb67-7e7ea2b8b2a1 Bulgaria (BG)
173c15a5-90e4-4274-ba99-7e42279d75d4 Estonia (EE)
0b4866b4-6270-4f18-aa00-55e146183bb2 Belgio (BE)
3d30fd19-18c7-47a4-8bde-ce7d4c583ba8 Francia (FR)
7a8ccc55-0011-4bee-9534-862711870ab7 Ungheria (HU)
42230fb7-0f8c-4a6d-909f-a9d3376ed98d Spagna (ES)
ea1d05e7-d14e-4cf6-beb8-16f593016fe4 Danimarca (DK)
fbf26844-1dc8-49ff-b2bd-a3cdd8250326 Croazia (HR)
9e9c6d7a-bfa4-4fbf-a380-347ecd76433f Repubblica Ceca (CZ)
895bc29a-9a0e-496f-a3e7-dd197fcda841 Germania (DE)
77df7c69-fb2b-46af-8eff-2287c924d4f7 Germania (DE)
0d809de2-2cbd-4248-968c-2bee48885e0c Francia (FR)
98ee3d5d-34a7-46bb-96d3-bdb900092e0c Belgio (BE)
80864330-7872-4917-9d27-ff8fb7c5e973 Italia (IT)
2f5eb206-ed4a-4be1-bb29-5e1ede14276c Paesi Bassi (Olanda) (NL)
1aabec72-0c5f-4ce8-8ebd-3e1fd6f256bc Ungheria (HU)
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301031M0220
Disegni meccanici1SCC301232F0001
1SCC301231F0001
OT200-250E22.igs
Dichiarazione prodotto ambientale - EPD1SCC301282D0201
Dati ambientali
Grado di protezioneDavanti IP00
Informazioni ambientali1SCC301265D0201
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto185.5 mm
Altezza prodotto150 mm
Profondità prodotto82.5 mm
Peso netto prodotto1.8 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1170 mm
6.69 in
Profondità imballo livello 1190 mm
7.48 in
Altezza imballo livello 1145 mm
5.71 in
Peso lordo imballo livello 12.1 kg
0.93 lb
EAN imballo livello 16417019231778
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 200 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 200 A
Grado di protezioneDavanti IP00
Distanza tra le fasiStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorNero
Tipo di manigliaHandle and shaft included
Durata meccanica20000
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 4.0 W
Corrente nominale di cortocircuito condizionale (Inc)(315 A fuse, 500 V) 100 kA
(355 A fusibile, 690 V) 80 kA
(250 A fusibile, 690 V) 100 kA
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 1000 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 60 kW
(400 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V) 30 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kA
Funzioni specialiNo
Norme di riferimentoIEC 60947-3
ComandoMechanism Between the Poles
22 (Between the Poles)
Tipo di morsettoLug terminals
Larghezza morsetto20 mm
Coppia di serraggiosecondo IEC 60947-1 15 … 22 N·m
Reparto tecnico UL/CSA
Coppia di serraggiosecondo IEC 60947-1 15 … 22 N·m
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC301337D0201
Certificato ATEXNo certification needed
Certificato BV1SCC301103D0201
Dichiarazione di conformità - CE1SCC301131D2705
DNV GL Certificate1SCC301174D0204
Certificato GL1SCC301139D0201
Certificato LR1SCC301144D0201
Certificato ULNo certification needed
Certificato VDENo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3661318
E-Number (Norway)4337855

ETIM for 1SCA022721R4020 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica200 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica200 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica200 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica110 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica110 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica100 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
