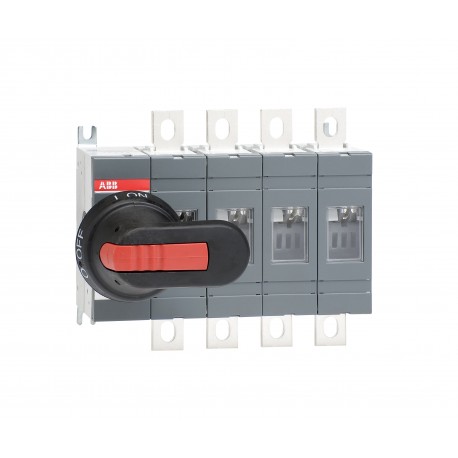

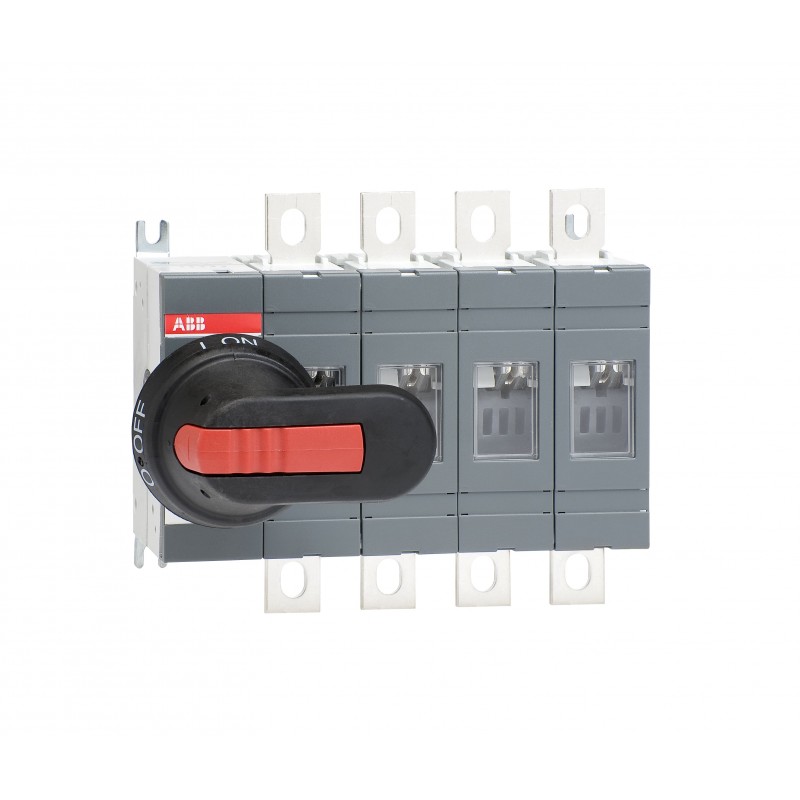

1SCA022713R4930 ABB OT200E04P sezionatore
Riferimento: 1SCA022713R4930
Produttore: ABB
Descrizione:
OT200E04P sezionatore
OT200E04P SWITCH-DISCONNECTOR
Categorie:
- Apparecchi elettrici a bassa tensione > Sezionatore
- ABB > Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 73b50007-7370-43db-b632-afd2ace9a2b9 Finlandia (FI) |
| SCIP semplificato | 952db535-b9e7-4396-b9b9-d0ae3329ff06 Germania (DE) |
| b78b7276-fe9b-429c-b65b-36f700172cce Danimarca (DK) | |
| 375a8369-6160-40d4-9525-433b2acf8149 Portogallo (PT) | |
| a02fd67d-ccda-4e37-814e-a1148db8ce02 Germania (DE) | |
| 87ca0995-48f3-4a43-9bdf-7565ac79d418 Croazia (HR) | |
| 2c75adff-151b-40c9-bf33-2220120f038e Repubblica Ceca (CZ) | |
| dc91e6ad-049a-4a50-8380-142781afceab Polania (PL) | |
| a4904f14-714c-4260-ba71-4197be9d93a5 Germania (DE) | |
| c8d1c055-b3a7-4fa4-bb8f-2737d211e0da Germania (DE) | |
| 65575a92-bc32-47ee-b5b9-aa5a71a420a7 Francia (FR) | |
| 618a4795-20cb-44a0-9b1e-9ae6ae56b9f7 Polania (PL) | |
| a6366ead-4bd6-49e4-9622-bb2cbbbacad8 Francia (FR) | |
| 3a5c8eb6-3c9e-4be6-b236-dfc33d1d27ea Ungheria (HU) | |
| 7d49eee1-723e-4329-9967-ea010edd81bd Belgio (BE) | |
| 3b8ad121-d0ed-47f1-b813-36123f33803c Germania (DE) | |
| ca4322a6-9641-4a42-a2b4-df92b33f5ca9 Italia (IT) | |
| aefbd3f2-b2f9-450c-9340-986382782842 Estonia (EE) | |
| a6d290d1-388e-470e-b24b-26d9dc90e168 Paesi Bassi (Olanda) (NL) | |
| 4b90fa76-c2e4-49c2-b6e8-e52ee95165b6 Ungheria (HU) | |
| 336a54bd-4b03-499e-a2e1-fd822433210a Svezia (SE) | |
| 545cd6c8-10d1-4f0e-89e8-6fe45f2b546f Bulgaria (BG) | |
| 8db9c867-fcc2-4f86-b9ab-e121047fc173 Grecia (GR) | |
| 2af4ef85-f079-4bec-a1c1-905def916101 Svezia (SE) | |
| e6843545-ee86-45df-bcad-d07e1c31f3a5 Polania (PL) | |
| cd01ed60-90e7-4d7c-b512-894d0f636181 Spagna (ES) | |
| 9a0d5582-d9b5-4f43-a34b-0a582f472284 Belgio (BE) | |
| 80ce273c-c2b4-4506-8ced-14def07043d3 Norvegia (NO) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC301392F0001 |
| 1SCC301201F0001 | |
| OT200-250E04.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301265D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 180.5 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.8 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.69 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.48 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.71 in | |
| Peso lordo imballo livello 1 | 2.1 kg |
| 0.93 lb | |
| EAN imballo livello 1 | 6417019228747 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4.0 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fusibile, 690 V) 80 kA | |
| (250 A fusibile, 690 V) 100 kA | |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificato ATEX | No certification needed |
| Certificato BV | 1SCC301103D0201 |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificato GL | 1SCC301139D0201 |
| Certificato LR | 1SCC301144D0201 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661306 |
| E-Number (Norway) | 4337851 |
| E-Number (Sweden) | 3171157 |
ETIM for 1SCA022713R4930 Apparecchi elettrici a bassa tensione (EC000216)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica200 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica200 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica200 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica110 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica110 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica100 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
