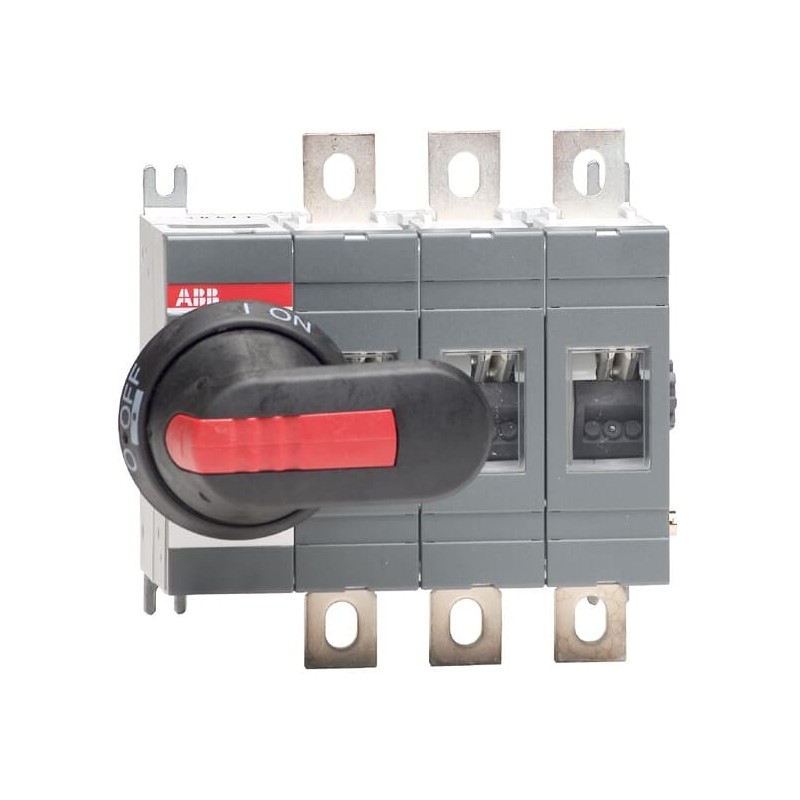

1SCA022712R0800 ABB OT200E03P sezionatore
1SCA022712R0800
ABB
OT200E03P sezionatore
Sezionare OT200E03P
OT200E03P SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | e76f6a16-d3db-4570-b154-2da087b79f14 Finlandia (FI) |
| SCIP semplificato | 21647494-bad3-44fc-b28f-28a02a60ef4c Germania (DE) |
| 94aeb75b-4caa-4f34-8224-4d6a48b1226f Germania (DE) | |
| 97494682-ae73-4bb9-b7ae-2e0990779580 Bulgaria (BG) | |
| 4c3d3f64-8002-4976-a6de-4550bd2c2564 Grecia (GR) | |
| 6b742a29-c37c-496a-930e-317c82a5c5d8 Portogallo (PT) | |
| c10f5ab2-c439-4669-8dab-744cb3a23205 Germania (DE) | |
| f57caf15-67a4-4cc2-8c5d-7967ecb0177a Francia (FR) | |
| c3f15763-5f9a-464d-9694-91fa9be87427 Polania (PL) | |
| e0bc9149-62f4-4022-be24-a9e86b72022a Repubblica Ceca (CZ) | |
| 56977ec8-982b-4f66-a84b-7de170b6a034 Germania (DE) | |
| 056d4b8f-e30c-4b9d-8534-280d62839f15 Germania (DE) | |
| 02f076c8-db55-493b-9184-e154ddffdfdb Croazia (HR) | |
| 0f723643-fc51-421e-a175-f92295bb823d Estonia (EE) | |
| f8d3b8dd-7eae-4abf-a8d0-3b430aecd50d Italia (IT) | |
| 89e7cc8b-1209-4fa6-8dbe-3b527e58b909 Belgio (BE) | |
| 93905029-08c6-4b24-937d-246faec429fd Polania (PL) | |
| 571453b7-c23a-41d8-94be-77ec02f481ec Francia (FR) | |
| a5f8d387-06ad-490c-9dbc-114f2de16586 Svezia (SE) | |
| b7c5adba-0f0c-48c1-9b48-c06d54558de4 Ungheria (HU) | |
| 833d5ec1-a03f-4ce2-bcee-ff2dc6af1afe Paesi Bassi (Olanda) (NL) | |
| 64aad036-2b38-4bcc-9e0b-4060eb198609 Ungheria (HU) | |
| 8e699c60-4e74-49ce-be85-337ebedd8b5a Danimarca (DK) | |
| fef3dd11-c86a-4473-aac9-51d7bd1d63e1 Polania (PL) | |
| cf1bfaa8-c414-4242-b16e-c7483123eb29 Svezia (SE) | |
| 640a2dcb-b8c8-470f-97a4-a5a39fa70542 Spagna (ES) | |
| 46a1e8ad-e298-4ae5-beb5-f6626dc83b6a Belgio (BE) | |
| b2517ca7-cc75-4371-a0c8-623835199d68 Norvegia (NO) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC307633F0001 |
| 1SCC307632F0001 | |
| OT200-250E03.stp | |
| OT200-250E03.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301265D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 145.5 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.6 kg |
| 3.6 lb | |
| EAN imballo livello 1 | 6417019227740 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4.0 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fusibile, 690 V) 80 kA | |
| (250 A fusibile, 690 V) 100 kA | |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificato ATEX | No certification needed |
| Certificato BV | 1SCC301103D0201 |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificato GL | 1SCC301139D0201 |
| Certificato LR | 1SCC301144D0201 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661302 |
| E-Number (Norway) | 4337850 |
| E-Number (Sweden) | 3171156 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT200E03P switch-disconnector - ABB - OT200E03P - 1SCA022712R0800 | 93 Kbytes |
|
| OT200E03P 1SCA022712R0800 ABB OT200E03P sezionatore | 75 Kbytes |
|
