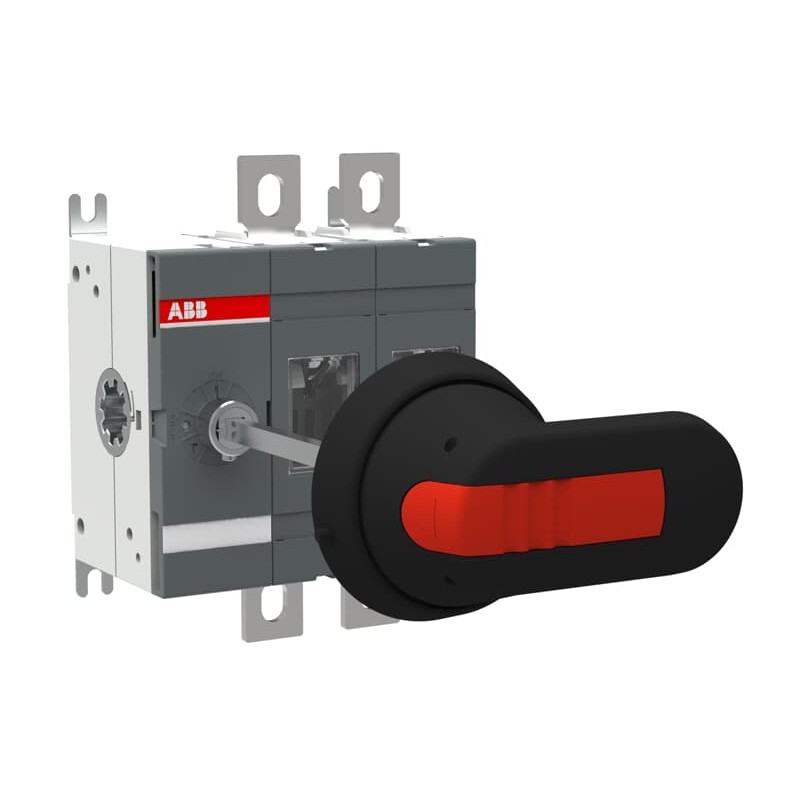

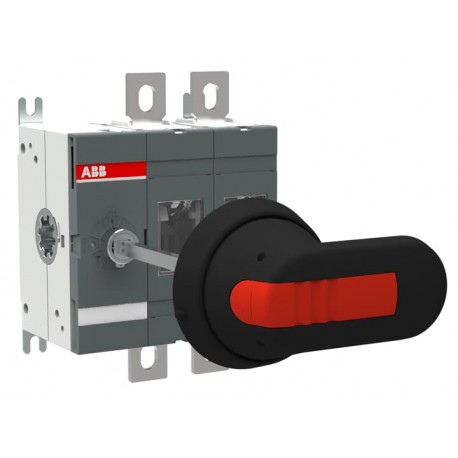

1SCA022751R1400 ABB OT200E02P sezionatore
1SCA022751R1400
ABB
OT200E02P sezionatore
OT200E02P SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | b4367494-7a77-4d17-8e8c-bdcf047c62c8 Finlandia (FI) |
| SCIP semplificato | 68b996b4-df79-4502-ba5b-f69d9f8c5f7a Germania (DE) |
| 7f868849-df42-4fda-af9c-0ca4020622e2 Bulgaria (BG) | |
| 5780ebac-7c70-41ab-9782-611a132ca4a5 Svezia (SE) | |
| cc88e4d8-c173-477b-94cf-a14f34809e9f Grecia (GR) | |
| dcd18244-fb5b-490a-93cd-283c7f39ac18 Portogallo (PT) | |
| b2193ffe-10a3-4bd1-9453-393469da158d Repubblica Ceca (CZ) | |
| 3bf43b8b-d1bf-40e9-845c-b286569ee0c2 Polania (PL) | |
| f75cb7fc-a46f-45b8-b19e-98fede1e76aa Francia (FR) | |
| 77bc9782-fa4f-46f7-b34e-c9b331fd282c Germania (DE) | |
| cb2a516e-126a-4f14-8d20-d11ccaee39bc Ungheria (HU) | |
| 7f7cf843-ebac-464d-9d80-b29a5615a59b Germania (DE) | |
| d76f0ab7-a78e-46d8-baef-7b93f89d372a Germania (DE) | |
| 65438115-8a09-4464-ac23-b697e13f78eb Croazia (HR) | |
| db2fe9e6-c018-4122-a2d0-59336e6f76c3 Polania (PL) | |
| ee33ddb0-8ed4-4113-9f03-3033baff4974 Italia (IT) | |
| cf18fe9a-636a-4278-ae48-8d9c7c147902 Ungheria (HU) | |
| ad54c4f0-2910-49ea-b245-a30bfd29c3cf Estonia (EE) | |
| b66d22eb-3e59-4e50-92a1-66e9cbdad9eb Paesi Bassi (Olanda) (NL) | |
| 8cdb7126-e0dc-4533-8843-598bba1d8694 Danimarca (DK) | |
| f7816d72-04bf-42b1-962c-525793d6aff2 Norvegia (NO) | |
| 9c15ffbc-14f1-4256-93a4-52a280d167b6 Francia (FR) | |
| 2c81f5ba-c596-4be0-b33b-5747fbd00645 Svezia (SE) | |
| fa0a0c40-2435-4143-b624-bb5621a9d6c1 Germania (DE) | |
| 32c9322c-46a8-4df4-b9a7-a333b05ea27b Belgio (BE) | |
| 391d1949-73eb-408f-9b52-eb8beb52e279 Belgio (BE) | |
| c2981b1a-8b21-4926-9443-0e9acb825ab8 Spagna (ES) | |
| 1589feb8-fd8f-451c-9f90-edc063d39b18 Polania (PL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC301390F0001 |
| 1SCC301199F0001 | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301265D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 110.5 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.2 kg |
| 2.6 lb | |
| EAN imballo livello 1 | 6417019244273 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 2P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4.0 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| (1000 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism at the End of the Switch |
| 02 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 200 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 200 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 200 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 110 kW |
| potenza di interruzione a 400 V (EF009166) | 110 kW |
| numero di poli (EF001391) | 2 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP00 |
| indice di protezione (NEMA) (EF011959) | altro |
