ABBInterruttori manualiOT_C1SCA104831R1001 ABB OT16F4C commutatore

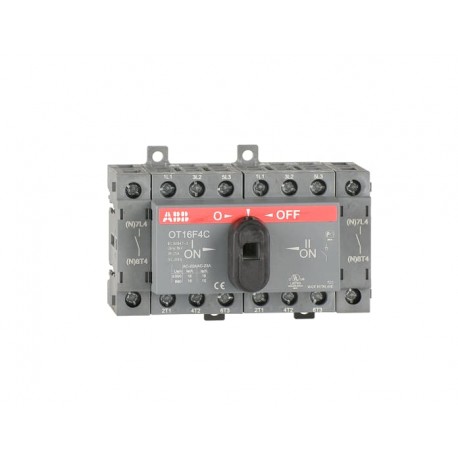

ABB 1SCA104831R1001 1SCA104831R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA104831R1001 ABB OT16F4C commutatore

Riferimento: 1SCA104831R1001

Produttore: ABB

Descrizione:

OT16F4C commutatore
Cambia OT16F4C
OT16F4C SEZIONATORE 4 POLI COMMUTATORE 16A

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > OT_C

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 103,10 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
Dichiarazione prodotto ambientale - EPD1SCC301272D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Download Piu' Usati
Scheda tecnica1SCC303003C0201
Istruzioni e manuali1SCC301054M0006
Dichiarazione prodotto ambientale - EPD1SCC301272D0201
Dati ambientali
Grado di protezioneDavanti IP20
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto96 mm
3.78 in
Altezza prodotto68 mm
2.68 in
Profondità prodotto68 mm
2.68 in
Peso netto prodotto0.31 kg
0.68 lb
Informazioni imballo
Unità imballo livello 1box 1 scatola
Larghezza imballo livello 180 mm
3.15 in
Profondità imballo livello 1108 mm
4.25 in
Altezza imballo livello 179 mm
3.11 in
Peso lordo imballo livello 10.31 kg
0.68 lb
EAN imballo livello 16417019389752
Dati tecnici
Sezione cavo0.75 ... 10 mm²
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 25 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 25 A
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorNero
Tipo di manigliaManiglia e Albero non inclusi
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.3 W
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)750 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 16 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 16 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 10 A
Potenza nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 7.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
Tensione nominale di funzionamentoCircuito Principale 750 V
Corrente nominale ammissibile di breve durata (Icw)per 1 s 0.5 kiloampere rms
Norme di riferimentoUL 98 / IEC60947-3
ComandoMechanism on Top of the Switch
Tipo di morsettoScrew Terminals
Coppia di serraggiosecondo IEC 60947-1 0.8 N·m
Tipo di transizioneOpen
Reparto tecnico UL/CSA
Portata UL/CSA(secondo UL 200 V) 3 Hp
(secondo UL 208 V) 3 Hp
(secondo UL 240 V) 5 Hp
(secondo UL 480 V) 10 Hp
(secondo UL 600 V) 10 Hp
Coppia di serraggiosecondo IEC 60947-1 0.8 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC303019D2702
Certificato DNV1SCC303138D0201
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3601423
E-Number (Norway)4363549

ETIM for 1SCA104831R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica750 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica16 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica16 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica0.5 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica7.5 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica7.5 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica con inserto a innesto
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicaaltro
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaaltro
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
