ABBInterruttori manualiOT1SCA104811R1001 ABB OT16F3 sezionatore

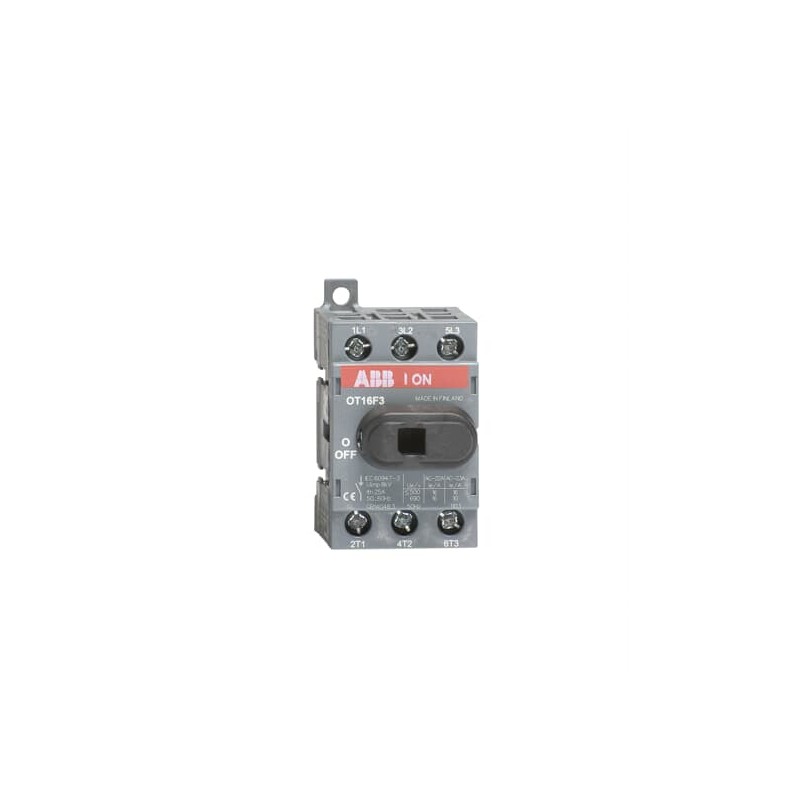

ABB 1SCA104811R1001 1SCA104811R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA104811R1001 ABB OT16F3 sezionatore

Riferimento: 1SCA104811R1001

Produttore: ABB

Descrizione:

OT16F3 sezionatore
Interruttore di sezionamento OT16F3
OT16F3 SEZIONATORE 16A 3 POLI

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > OT

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 25,71 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
Informazioni ambientali1SCC301262D0201
Dichiarazione prodotto ambientale - EPD1SCC301278D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301052M0006
Disegni meccanici1SCC301434F0001
1SCC301433F0001
OT16-40F3.stp
OT16-40F3.igs
Dichiarazione prodotto ambientale - EPD1SCC301278D0201
Dati ambientali
Grado di protezioneDavanti IP20
Informazioni ambientali1SCC301262D0201
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione10 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto35 mm
Altezza prodotto68 mm
Profondità prodotto56 mm
Peso netto prodotto0.09 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 167 mm
Profondità imballo livello 179 mm
Altezza imballo livello 146 mm
Peso lordo imballo livello 10.1 kg
EAN imballo livello 16417019389554
Dati tecnici
Sezione cavoCu 0.75 ... 10 mm²
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1x Cu 0.75…4 mm²
Solid 1x Cu 0.75…6 mm²
Flessibile 1x Cu 0.75…10 mm²
Stranded 1x Cu 0.75…10 mm²
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 25 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 25 A
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Tipo di manigliaManopola
Maniglia e Albero non inclusi
Durata meccanica20000
Tipo di montaggioBase mounting
Numero di poli3P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.3 W
Corrente nominale di cortocircuito condizionale (Inc)(40 A fuse, ≤415V) 50 kA
(25 A fuse, 690 V) 50 kA
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 750 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 16 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 16 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 10 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 3 kW
(400 ... 415 V) 7.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
Tensione nominale di funzionamentoCircuito Principale 750 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V) 0.71 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 0.5 kA
Cacciavite raccomandatoCircuito Principale Pozidriv 2
Funzioni specialiNo
Norme di riferimentoIEC 60947-3 / UL 508 / CSA C22.2 No. 14
ComandoMechanism on Top of the Switch
Tipo di morsettoScrew Terminals
Coppia di serraggiosecondo IEC 60947-1 0.8 N·m
Lunghezza di spelatura cavoCircuito Principale 9-10 mm
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA600 V
Amperaggio UL/CSA20 A
Portata UL/CSA(110 ... 120 V AC) Monofase 1 Hp
(240 V AC) Monofase 2 Hp
(440 ... 480 V AC) Monofase 5 Hp
(550 ... 600 V AC) Monofase 7.5 Hp
(220 ... 240 V AC) Tre Fasi 5 Hp
(440 ... 480 V AC) Tre Fasi 10 Hp
(550 ... 600 V AC) Tre Fasi 10 Hp
Lunghezza di spelatura cavoCircuito Principale 9-10 mm
Cacciavite raccomandatoCircuito Principale Pozidriv 2
Coppia di serraggiosecondo IEC 60947-1 0.8 N·m
Coppia di serraggio UL/CSA7 in·lb
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC301335D0201
Certificato ATEXNo certification needed
Dichiarazione di conformità - CE1SCC301166D2703
Certificato ULcULus certificate OT16-80
Certificato VDENo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3601419
E-Number (Norway)4363520
E-Number (Sweden)3170937

ETIM for 1SCA104811R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica750 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica25 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica16 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica16 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica0.5 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica7.5 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica7.5 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro

DATASHEET - PDF

Titolo
Dimensione
Tipo
OT16F3 switch-disconnector - ABB - OT16F3 - 1SCA104811R1001
89 Kbytes
OT16F3 1SCA104811R1001 ABB OT16F3 sezionatore
56 Kbytes
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
