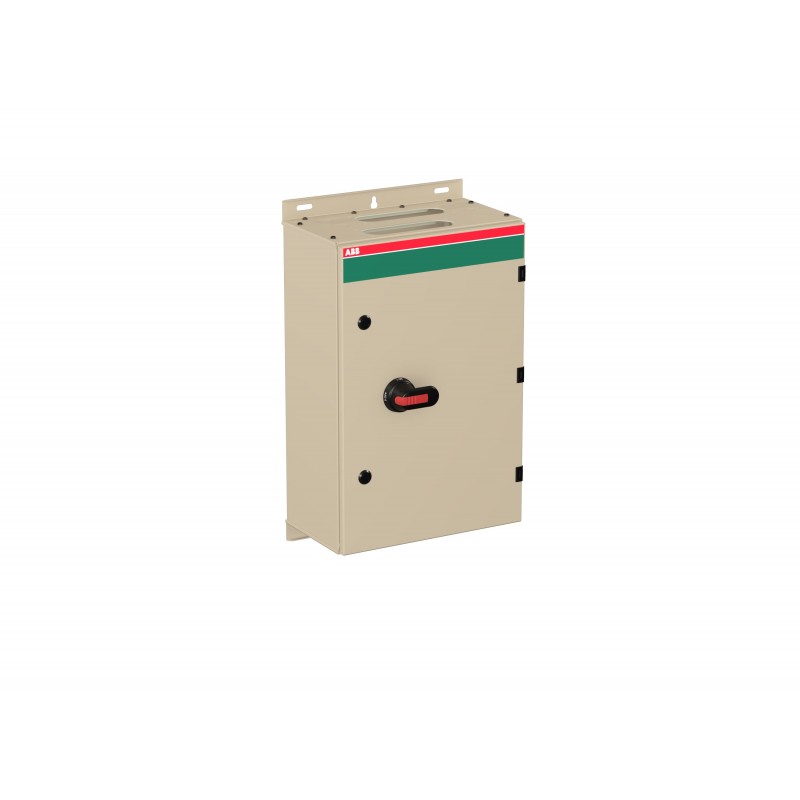

ABB 1SCA148591R1001 1SCA148591R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA148591R1001 ABB OT160EVLCC3TZ interruttore di Sicurezza

Riferimento: 1SCA148591R1001

Produttore: ABB

Descrizione:

OT160EVLCC3TZ interruttore di Sicurezza
Sezionatore OT160EVLCC3TZ
OT160EVLCC3TZ Safety switch

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 1.149,68 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informazioni RoHS1SCC340075D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP894e78e2-d56b-4af2-95a2-610038086199 Finlandia (FI)
SCIP semplificato2242d8ea-4e80-4dd3-abcc-630e1fc2a5ad Germania (DE)
04e2d849-a640-4cdd-b95e-1f60b15f38b7 Spagna (ES)
d5656b04-414d-4fa3-a7bd-103caf86d0e2 Polania (PL)
8b0ab932-9187-4441-a11f-2facfba5b92d Portogallo (PT)
db924aa4-c30b-4fc3-b9ca-6ef5e5861fa7 Estonia (EE)
ceefde06-2cca-4aa6-8c9c-0ac971c5ec17 Ungheria (HU)
7817958b-c25c-4b7b-93a1-3e5c6efa5ff6 Grecia (GR)
7358cc05-12b9-416d-82b7-c6e2173cd6b7 Paesi Bassi (Olanda) (NL)
9cbd22a2-84ba-4f4c-8c34-af729ee50bdd Polania (PL)
60741482-0ba4-4e43-b1fe-1b74e4c640eb Francia (FR)
c607b8ec-55ed-43b6-b732-9ee5df02ffe6 Danimarca (DK)
c24eb3e7-9dc3-43f1-8958-1b937bb7c114 Belgio (BE)
502bad7e-42a6-4279-90b8-0c6aa69ef1f4 Germania (DE)
99c3d4e8-0d2c-4c3d-81ba-fa6a06a2d869 Germania (DE)
65717cde-ee09-4edc-af23-6bceac321b3b Ungheria (HU)
1cc74750-38ec-47e7-a4ec-3e2c239c26a2 Bulgaria (BG)
9c3091ca-5498-4c87-836b-1e211b948ff3 Svezia (SE)
d02e0074-ddf2-45a4-bbe5-6117798f16df Svezia (SE)
fe5eb400-052c-4a09-9c3a-3f9c89e317cf Germania (DE)
c7785d4b-e6e2-40a7-824d-79a573be1536 Germania (DE)
4ba3ca20-5210-4026-9dc5-cb6b03b8b0ec Repubblica Ceca (CZ)
bf717124-5a72-4ebc-94fd-26a1511bc7ea Croazia (HR)
b4647f4e-defc-4b14-b98c-afc78d332db1 Francia (FR)
8b19de44-ed76-4d8e-8044-47af7c3892b5 Italia (IT)
240704ac-14f6-4a54-9587-7b5dfbfdce00 Norvegia (NO)
a44e292f-36b0-469f-9d82-8dbd52db0147 Polania (PL)
01173efa-7d5f-4524-baa7-4570de4925f9 Belgio (BE)
Toxic Substances Control Act - TSCA1SCC340095D0201
Download Piu' Usati
Scheda tecnica1SCC340015C0201
Istruzioni e manuali1SCC340005M0007
Disegni meccaniciOTKM604023P2C.stp
Dati ambientali
Grado di protezionesecondo IEC 60529 IP65
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85363090
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto400 mm
Altezza prodotto600 mm
Profondità prodotto230 mm
Peso netto prodotto19.41 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1415 mm
Profondità imballo livello 1710 mm
Altezza imballo livello 1325 mm
Peso lordo imballo livello 121.1 kg
EAN imballo livello 16417019781228
Dati tecnici
Posizione entrata cavoTop/Bottom
Uscite cavi per lato2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
ColoreRAL7032
Sezioni dei cavi-circuito principaleHole Diameter 8 mm
Screw Clamp / PE Terminal 2pc,10 ... 70 mm²
Corrente termica convenzionale (Ithe)Completamente Chiuso 160 A
Grado di protezionesecondo IEC 60529 IP65
Materiale contenitoreSteel sheet
Tipo contenitoreMSC
Handle ColorNero
Tipo di manigliaPistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Contatti ausiliari montati2 NO, 1 NC
Neutral TypeNo Neutral Terminal
Numero di contatti ausiliari NC1
Numero di contatti ausiliari NA2
Numero di poli3P
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Corrente nominale di cortocircuito condizionale (Inc)40.5 kA
Tensione nominale di isolamento (Ui)750 V
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Potenza nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 88 kW
(500 V) 112 kW
(690 V) 144 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(1000 V AC) 30 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kA
Cacciavite raccomandatoCircuito Principale M8
Norme di riferimentoIEC 60947-1, -3
Tipo di morsettoBolt
Coppia di serraggioCircuito Principale 6 N·m
Reparto tecnico UL/CSA
Cacciavite raccomandatoCircuito Principale M8
Coppia di serraggioCircuito Principale 6 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC340002D2703
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Codice categoria granulare IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)
E-Number (Finland)3640407
E-Number (Sweden)3134567

ETIM for 1SCA148591R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaSì
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica160 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica160 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica160 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica88 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica88 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica400 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica600 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica230 mm
