ABB 1SCA148618R1001 1SCA148618R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

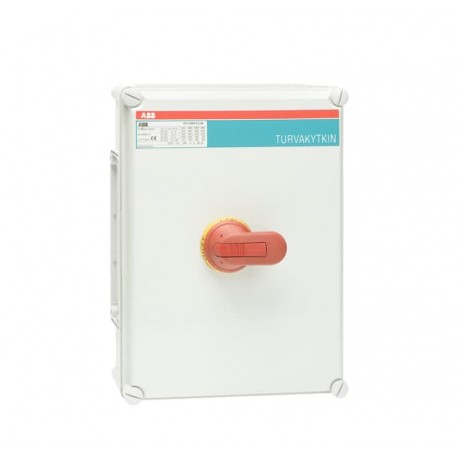

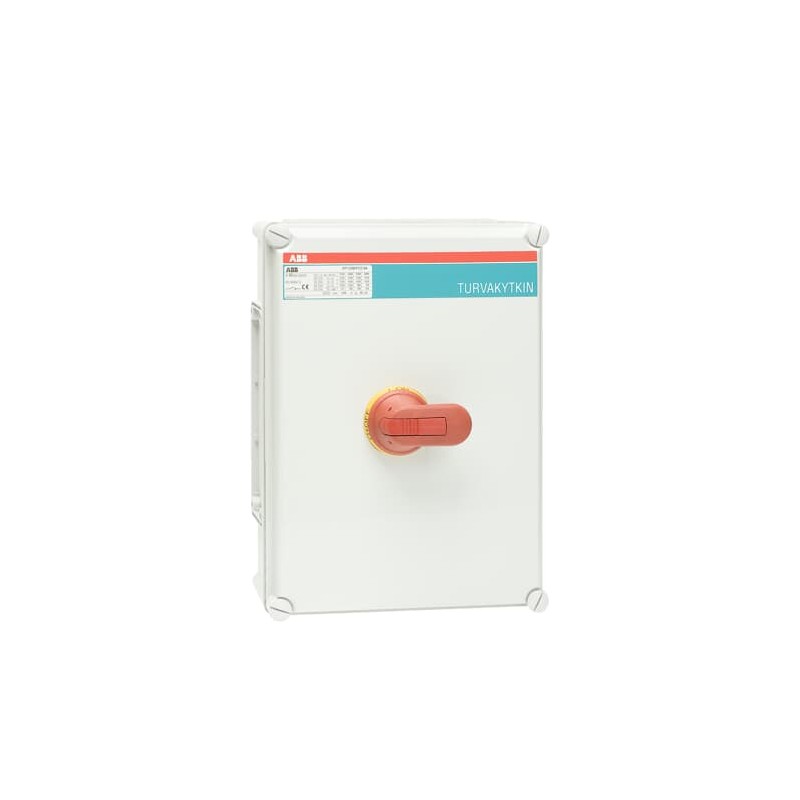

1SCA148618R1001 ABB OT160EVFCC4BA Chiuso Sezionatore

Riferimento: 1SCA148618R1001

Produttore: ABB

Descrizione:

OT160EVFCC4BA Chiuso Sezionatore
Sezionatore OT160EVFCC4BA
OT160EVFCC4BA Encl. Switch Disconnector

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 588,37 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informazioni RoHS1SCC340075D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP93c60c04-3b82-4664-aab9-099e89c375cb Finlandia (FI)
SCIP semplificato9ac9a203-f5dc-4b6c-a26d-a5f1ecc7e964 Germania (DE)
3e7db927-c80d-477b-a8a1-5865dfd7cb52 Bulgaria (BG)
ed9e2c1f-beae-4751-bcad-2991727f1459 Portogallo (PT)
78fcfda7-ba94-4ed1-9da5-93b25f6fac24 Grecia (GR)
1ac8a7a5-9b9b-48d6-95c1-c2bc31b4b473 Germania (DE)
007ac8b8-c982-4bf8-be5b-e128a179c1a4 Croazia (HR)
ae08297c-93d3-4bc9-8e1a-5104a27b709f Belgio (BE)
267c1235-6bac-4bf9-8b05-7793834a1bd6 Repubblica Ceca (CZ)
a62bee1a-06d7-4632-9923-d1b70656ac82 Germania (DE)
9d3f76e0-81bb-4913-8ba4-089aee9b2fe2 Germania (DE)
82baf134-c2ea-4a2c-b785-73e3e19d4cbd Francia (FR)
5a724cd4-04be-4840-83de-583ce80d5bd0 Ungheria (HU)
f46fbad1-442f-44cf-9ebe-d3cda64727c1 Belgio (BE)
a9a85f54-5f9e-45bd-984e-40c371a1cb41 Germania (DE)
816a1718-8671-4761-a885-293a6f01eea8 Ungheria (HU)
611bb337-225a-4720-af9e-ed4fe4da9765 Estonia (EE)
a4574028-e1ac-4da2-b071-e6cb70a6425b Polania (PL)
c400ee11-4bfd-40f3-b05d-179bfaf6c6b8 Svezia (SE)
755caace-982d-40e3-a4cd-0981f40daaae Italia (IT)
d091fde7-be1f-4137-b745-cb2e72d9623b Paesi Bassi (Olanda) (NL)
3a16fd57-fd09-44c4-8db4-31bd9b50c3db Danimarca (DK)
053a0454-3354-4992-9435-042e6e8aeb8e Polania (PL)
e8a65979-2eca-4e87-84f3-bc1151ccccde Francia (FR)
c53785be-9fce-4114-bc6c-d59bb04b8010 Svezia (SE)
23395312-3655-493f-ae0d-fccb2adf338d Norvegia (NO)
bd2cd1cf-2a88-4c58-9e3f-790004b52fb3 Spagna (ES)
dea5bd55-9bdf-4da9-b232-885c1c6620d9 Polania (PL)
Toxic Substances Control Act - TSCA1SCC340095D0201
Download Piu' Usati
Scheda tecnica1SCC340015C0201
Istruzioni e manuali1SCC340015M0004
Dati ambientali
Grado di protezionesecondo IEC 60529 IP65
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85363090
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto280 mm
Altezza prodotto380 mm
Profondità prodotto130 mm
Peso netto prodotto4.3 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1295 mm
Profondità imballo livello 1510 mm
Altezza imballo livello 1265 mm
Peso lordo imballo livello 15.4 kg
EAN imballo livello 16417019781488
Dati tecnici
Posizione entrata cavoTop/Bottom
Uscite cavi per latoII-flange / II-flange
Sezioni dei cavi-circuito principaleHole Diameter 8 mm
Screw Clamp / PE Terminal 2pc,10 ... 70 mm²
Corrente termica convenzionale (Ithe)Completamente Chiuso 160 A
Grado di protezionesecondo IEC 60529 IP65
Materiale contenitorePlastic
Tipo contenitoreFibox
Handle ColorRosso / Giallo
Tipo di manigliaPistol handle
Impact Resistance RatingHousing IK08
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Contatti ausiliari montati0 NO, 0 NC
Neutral TypeSwitchable Neutral
Numero di contatti ausiliari NC0
Numero di contatti ausiliari NA0
Numero di poli4P
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Corrente nominale di cortocircuito condizionale (Inc)40.5 kA
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 1000 V
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Corrente nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 88 kW
(500 V) 112 kW
(690 V) 144 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(1000 V AC) 30 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kA
Cacciavite raccomandatoCircuito Principale M8
Norme di riferimentoIEC 60947-1, -3
Tipo di morsettoBolt
Coppia di serraggioCircuito Principale 6 N·m
Reparto tecnico UL/CSA
Cacciavite raccomandatoCircuito Principale M8
Coppia di serraggioCircuito Principale 6 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC340001D2703
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Codice categoria granulare IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA148618R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaSì
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica160 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica160 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica160 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica88 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica88 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicarosso
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica280 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica380 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica130 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
