Visualizza ingrandito

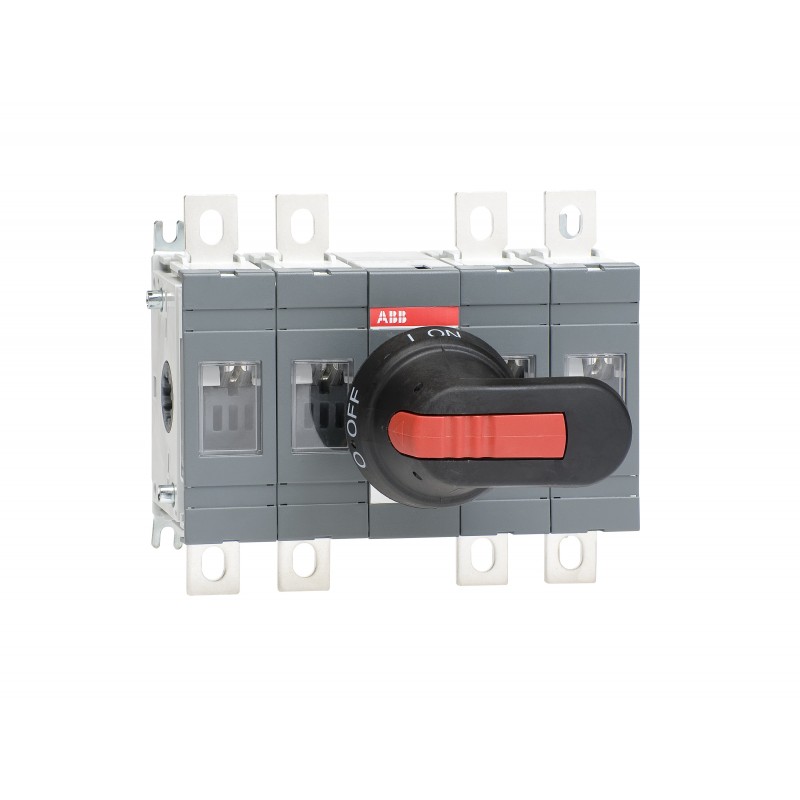

1SCA120537R1001 ABB OT160EV22P sezionatore
1SCA120537R1001
ABB
OT160EV22P sezionatore
OT160EV22P SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Circular Value | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC301232F0001 |
| 1SCC301231F0001 | |
| OT200-250E22.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| End of Life Instructions | 1SCC301117M0201 |
| Dimensioni | |
| Larghezza prodotto | 185.5 mm |
| Altezza prodotto | 150 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.7 kg |
| Dati tecnici | |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 48 kW |
| (400 ... 415 V) 88 kW | |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Corrente nominale di cortocircuito condizionale (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fusibile, 690 V) 80 kA | |
| (250 A fusibile, 690 V) 100 kA | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 3.2 W |
| Grado di inquinamento | 3 |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Comando | Mechanism Between the Poles |
| 22 (Between the Poles) | |
| Distanza tra le fasi | Standard |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Modalità operativa | Front operated |
| Norme di riferimento | IEC 60947-3 |
| Funzioni speciali | No |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4 |
| Grado di protezione | Davanti IP00 |
| Tipo di morsetto | Lug terminals |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Durata meccanica | 20000 |
| Lock Type | Yes |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Dati ambientali | |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Informazioni ambientali | 1SCC301265D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificato ATEX | No certification needed |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| REACH Declaration | 1SCC011021D0201 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.69 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.48 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.71 in | |
| Peso lordo imballo livello 1 | 2.1 kg |
| 0.93 lb | |
| EAN imballo livello 1 | 6417019520049 |
| Classificazioni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000216 - sezionatore di carico |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3601365 |
| E-Number (Sweden) | 3170911 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT160EV22P switch-disconnector - ABB - OT160EV22P - 1SCA120537R1001 | 88 Kbytes |
|
| OT160EV22P 1SCA120537R1001 ABB OT160EV22P sezionatore | 66 Kbytes |
|
