ABBInterruttori manualiOT1SCA120521R1001 ABB OT160EV04P sezionatore

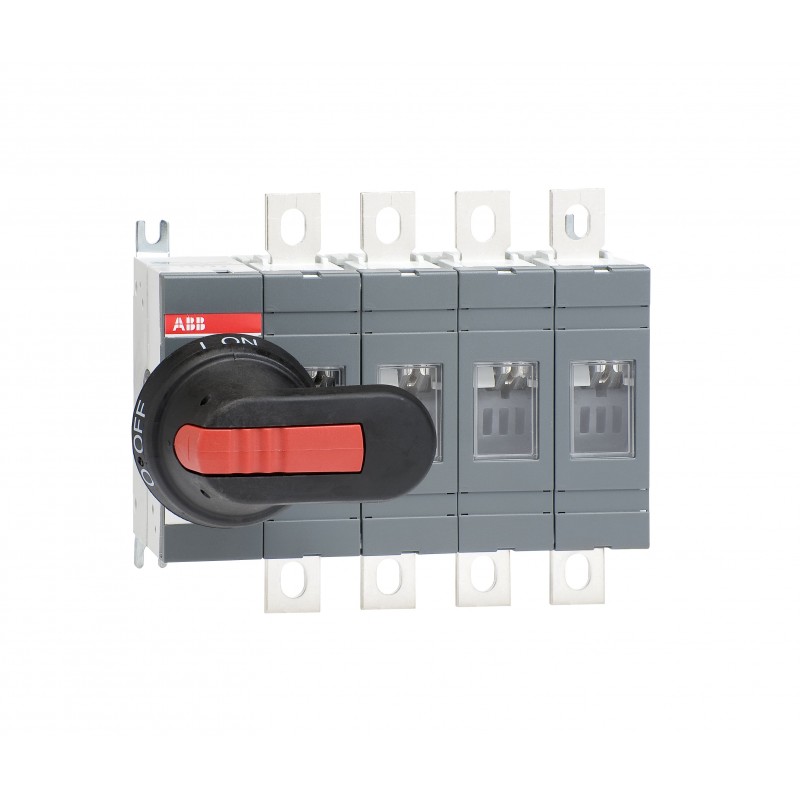

ABB 1SCA120521R1001 1SCA120521R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

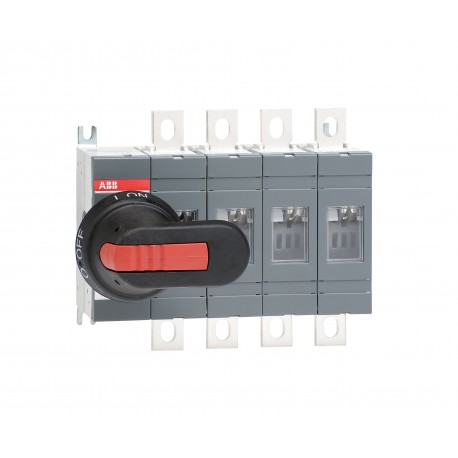

1SCA120521R1001 ABB OT160EV04P sezionatore

Riferimento: 1SCA120521R1001

Produttore: ABB

Descrizione:

OT160EV04P sezionatore
Sezionare OT160EV04P
OT160EV04P SWITCH-DISCONNECTOR

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > OT

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 139,40 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301117M0201
Informazioni ambientali1SCC301265D0201
Dichiarazione prodotto ambientale - EPD1SCC301282D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPe0cef3eb-e6c3-45f9-8407-c80fa927bf67 Finlandia (FI)
SCIP semplificatofe80c05c-0e71-4f31-9b3a-438c552d309a Germania (DE)
fec9e1a9-3535-4c0f-a528-860954b8a043 Belgio (BE)
be0cf627-9d67-41c4-8911-c8dec8491911 Germania (DE)
9caef3f6-7e03-4cb0-b575-d633be92a3d5 Polania (PL)
51d6fe93-cf31-410b-a81f-501ae5356cb0 Portogallo (PT)
e6d106b3-262a-4189-ba94-84df46c65b97 Germania (DE)
161c4189-9698-4faa-9d47-d11f67184ca1 Danimarca (DK)
d8cea15f-6de0-43d7-96da-eb8a98123d61 Svezia (SE)
ee29284e-d4e1-4381-97c4-8ac0ca48784e Bulgaria (BG)
bab05d7d-6109-48e4-af54-a52f9a63b222 Ungheria (HU)
983d5d2f-4c9a-4b4c-b93f-106ef14b90e7 Germania (DE)
8d4804a3-772c-4d60-872d-96968e099364 Francia (FR)
42688e77-51f3-4c9e-9b63-8254ada59840 Italia (IT)
c548ee56-11d8-497f-8a14-b2ee4899c277 Francia (FR)
2b72a278-6f6c-449f-9d15-1643e4e3c2ad Ungheria (HU)
b6074b1e-99d2-44ad-b8fe-d7e606e7df68 Paesi Bassi (Olanda) (NL)
268a5918-eb77-45fa-8e60-2a096270be0e Estonia (EE)
6df6ffe6-d234-4ccc-ae4a-c04e59f85ea7 Germania (DE)
70552012-3aac-4724-8256-ccf95de292f3 Svezia (SE)
6bb7bcbb-bca8-4eb2-9f09-71ba54527550 Spagna (ES)
c9217f8a-1c27-44ef-be30-f1db2d4597eb Belgio (BE)
2fa2a735-3eda-4e48-9193-b437aeb84e22 Norvegia (NO)
ad789792-1f70-41f8-a6cc-2dda77580123 Polania (PL)
6bfd1747-4f9a-4c8b-8738-b47c74d9bbd2 Polania (PL)
775e805f-42b5-44af-8f19-088e6e70aa9d Repubblica Ceca (CZ)
7c083bf5-3c9f-4675-a6d9-5ea442d15eba Grecia (GR)
3ec81bf3-3b5e-4049-ba04-2d0ed15923f9 Croazia (HR)
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301031M0220
Disegni meccanici1SCC301392F0001
1SCC301201F0001
OT200-250E04.igs
Dichiarazione prodotto ambientale - EPD1SCC301282D0201
Dati ambientali
Grado di protezioneDavanti IP00
Informazioni ambientali1SCC301265D0201
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto180.5 mm
Altezza prodotto150 mm
Profondità prodotto82.5 mm
Peso netto prodotto1.7 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1170 mm
6.69 in
Profondità imballo livello 1190 mm
7.48 in
Altezza imballo livello 1145 mm
5.71 in
Peso lordo imballo livello 12.1 kg
0.93 lb
EAN imballo livello 16417019519814
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 200 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 160 A
Grado di protezioneDavanti IP00
Distanza tra le fasiStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorNero
Tipo di manigliaHandle and shaft included
Durata meccanica20000
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 3.2 W
Corrente nominale di cortocircuito condizionale (Inc)(315 A fuse, 500 V) 100 kA
(355 A fusibile, 690 V) 80 kA
(250 A fusibile, 690 V) 100 kA
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 1000 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 160 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 48 kW
(400 ... 415 V) 88 kW
(500 V) 112 kW
(690 V) 144 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V) 30 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kA
Funzioni specialiNo
Norme di riferimentoIEC 60947-3
ComandoMechanism at the End of the Switch
04 (Left Side)
Tipo di morsettoLug terminals
Coppia di serraggiosecondo IEC 60947-1 15 … 22 N·m
Reparto tecnico UL/CSA
Coppia di serraggiosecondo IEC 60947-1 15 … 22 N·m
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC301337D0201
Certificato ATEXNo certification needed
Dichiarazione di conformità - CE1SCC301131D2705
DNV GL Certificate1SCC301174D0204
Certificato ULNo certification needed
Certificato VDENo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3601363
E-Number (Sweden)3170909

ETIM for 1SCA120521R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica160 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica160 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica200 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica88 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica88 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica100 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP00
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
