Visualizza ingrandito

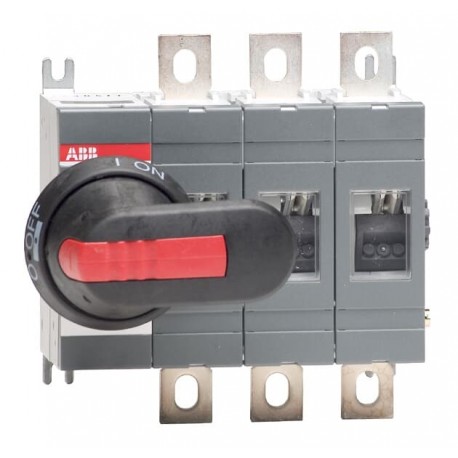

1SCA120514R1001 ABB OT160EV03P sezionatore
1SCA120514R1001
ABB
OT160EV03P sezionatore
Interruttore di disconnessione OT160EV03P
OT160EV03P SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informazioni ambientali | 1SCC301265D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | cbbdde5d-0476-4256-b0a6-99021813cb77 Finlandia (FI) |
| SCIP semplificato | e738440d-d699-4eb8-bbb3-a6417c3c5d0d Germania (DE) |
| fd00d2db-fd8c-4a19-9e74-bee33bfe98f2 Germania (DE) | |
| db320232-4040-473b-82d3-b20dd6362c84 Polania (PL) | |
| 6d82da53-f02a-4bd5-b7bf-8151a013672d Danimarca (DK) | |
| 4faa3049-aa71-46e4-8471-4bb516e0e419 Bulgaria (BG) | |
| 42dfbc85-c397-42b4-8259-ab26da7856ef Svezia (SE) | |
| fe81d82d-74da-4dd5-a601-84e1d04df910 Portogallo (PT) | |
| 45377d1a-f364-4ca7-97ef-07cb9c22ab86 Francia (FR) | |
| 20525649-bda1-48ee-a873-9888b7be04aa Germania (DE) | |
| e08746fc-1345-4868-8e36-c74045a0b555 Ungheria (HU) | |
| a3749e68-d5d4-4c56-916f-031a95aa117b Italia (IT) | |
| 1606edbb-c59d-47e3-8ff4-4fd025651abb Francia (FR) | |
| b654b4c9-4d34-4dc2-b568-9ed61d386b10 Ungheria (HU) | |
| fc77b896-ff1b-4745-8623-60d5ba31f03a Paesi Bassi (Olanda) (NL) | |
| a32280a0-3fc0-4b7a-9b3f-ab69d2c8ef0b Estonia (EE) | |
| 47e1e57a-6fb1-411b-9b22-9a73ef0d1944 Svezia (SE) | |
| 841fa436-a289-4ac7-be96-fe433f803dd3 Norvegia (NO) | |
| 83ed38fc-cc21-4caa-b19f-ec4ae9106d42 Belgio (BE) | |
| f544eeaa-88c7-4aea-8ffb-13cbaa5af761 Spagna (ES) | |
| 2e837f9d-132c-45e7-800d-a269543907a2 Belgio (BE) | |
| f4ec2c48-9df5-4e21-b14a-23571e17c2a4 Polania (PL) | |
| 69e48563-c6cf-4c03-a77f-4b1cde3a23ed Croazia (HR) | |
| 17ed3a87-70fa-4d57-9e91-df1f4254191b Germania (DE) | |
| 87763e40-03ff-43ba-8fda-b80085e4ce61 Repubblica Ceca (CZ) | |
| 167fe0e3-8b5f-433c-a9ee-7d39fd9b69c4 Grecia (GR) | |
| f7ad9942-59b7-434d-a960-59d376feb71b Polania (PL) | |
| 170edafc-742d-49ce-b664-342a5c65b838 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301031M0220 |
| Disegni meccanici | 1SCC307633F0001 |
| 1SCC307632F0001 | |
| OT200-250E03.stp | |
| OT200-250E03.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301282D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301265D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 150 mm |
| Altezza prodotto | 145.5 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.3 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.5 kg |
| 3.2 lb | |
| EAN imballo livello 1 | 6417019519746 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 3.2 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fusibile, 690 V) 80 kA | |
| (250 A fusibile, 690 V) 100 kA | |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 48 kW |
| (400 ... 415 V) 88 kW | |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 … 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificato ATEX | No certification needed |
| Dichiarazione di conformità - CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3601362 |
| E-Number (Sweden) | 3170908 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT160EV03P switch-disconnector - ABB - OT160EV03P - 1SCA120514R1001 | 91 Kbytes |
|
| OT160EV03P 1SCA120514R1001 ABB OT160EV03P sezionatore | 74 Kbytes |
|
