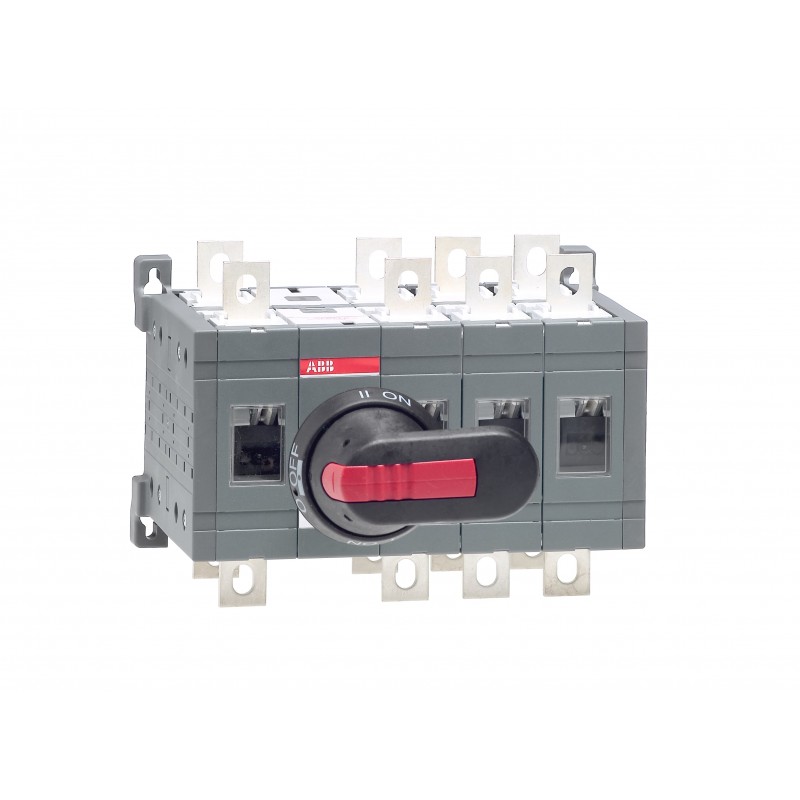

1SCA022777R0170 ABB OT160E13CP commutatore
1SCA022777R0170
ABB
OT160E13CP commutatore
Interruttore interruttore OT160E13CP
OT160E13CP CHANGE-OVER SWITCH
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT_C
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303050M0201 |
| Informazioni ambientali | 1SCC303050D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 68381f01-8b02-415a-b950-f1bf8ddd7794 Finlandia (FI) |
| SCIP semplificato | f3fa27e6-dd3e-4e27-b321-176a8fcd1518 Germania (DE) |
| f9576846-286b-41ee-a370-c7d97545730b Grecia (GR) | |
| 48852f75-748a-46c1-8aac-a33feb0b036f Bulgaria (BG) | |
| 898b9d76-ebb5-4f12-b5f0-5a4d716d554d Svezia (SE) | |
| a31e9fea-656f-4003-82dd-84543dd181ed Danimarca (DK) | |
| 73a55ca1-010a-4377-af28-2d38db219da2 Italia (IT) | |
| c60c0f8a-cde8-4dab-9eb5-6d2c71ef032d Polania (PL) | |
| f82eecd5-5211-4bbe-b417-e21b1f322ea6 Ungheria (HU) | |
| d9104cb9-d64d-4060-9276-09aa5616194d Portogallo (PT) | |
| 944c007c-a059-45a5-b444-20ec00dac3fc Estonia (EE) | |
| 3b624e12-8a21-4951-ac15-1e79e807afc0 Francia (FR) | |
| a8d22f65-9651-400c-9010-ad9e7195f2fc Polania (PL) | |
| c4212c2f-7835-4449-98a9-591fab98b6ab Paesi Bassi (Olanda) (NL) | |
| 4cb7ab71-07cf-42a6-b2b5-3a1e63abf123 Belgio (BE) | |
| 6c5b6857-bac4-4307-8a34-7e00c1df90d7 Germania (DE) | |
| 5882e36a-5856-4835-b14c-c4395f482f9b Croazia (HR) | |
| 6119ab07-9d12-47cf-b297-62a5d47379ad Germania (DE) | |
| 1518843c-7d78-4beb-8691-a69d3f5f6b26 Ungheria (HU) | |
| 3ec71823-e17c-45ac-a33e-3cd1983a623b Spagna (ES) | |
| f6648e49-bb9a-44e5-8c81-99039ddf678f Germania (DE) | |
| cfe25c01-7a86-47c6-b00d-2c73cf857b1b Repubblica Ceca (CZ) | |
| 35352f27-55c7-4961-a31d-f5471257cf2d Polania (PL) | |
| 685a3ada-3d05-4d6e-8a10-d5053fcac01f Germania (DE) | |
| 0309c787-524f-4c95-9e4c-632dcaba913c Norvegia (NO) | |
| 70871ced-eeff-4b34-8565-768e0aa8f08c Belgio (BE) | |
| dd8ef3db-59f0-41a6-97fb-3301dac0c3a4 Francia (FR) | |
| 8009b3a2-9b26-4556-b885-1f1b511a3d4d Svezia (SE) | |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303008M0208 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC303050D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 205 mm |
| 8.07 in | |
| Altezza prodotto | 150 mm |
| 5.91 in | |
| Profondità prodotto | 160 mm |
| 6.3 in | |
| Peso netto prodotto | 3.3 kg |
| 7.28 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 160 mm |
| 6.3 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.63 in | |
| Altezza imballo livello 1 | 185 mm |
| 7.28 in | |
| Peso lordo imballo livello 1 | 4.1 kg |
| 9.04 lb | |
| EAN imballo livello 1 | 6417019253084 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.4 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 160 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 160 A |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 90 kW |
| (500 V) 110 kW | |
| (690 V) 160 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Comando | Mechanism Between the Poles |
| 13 (Between the Poles) | |
| Tipo di morsetto | Screw Terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Tipo di transizione | Open |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303001D2704 |
| Certificato DNV | 1SCC303138D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3641534 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente nominale permanente per AC-23, 400V (EF011777) | 160 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 160 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 90 kW |
| potenza di interruzione a 400 V (EF009166) | 90 kW |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | altro |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT160E13CP CHANGE-OVER SWITCH - ABB - OT160E13CP - 1SCA022777R0170 | 88 Kbytes |
|
| OT160E13CP 1SCA022777R0170 ABB OT160E13CP commutatore | 68 Kbytes |
|
