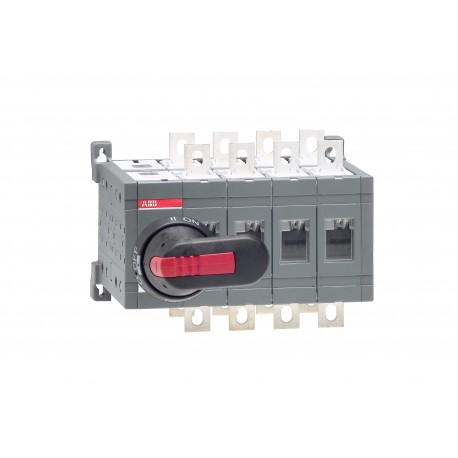

1SCA022775R9440 ABB OT160E04CP commutatore
1SCA022775R9440
ABB
OT160E04CP commutatore
Cambia OT160E04CP
OT160E04CP CHANGE-OVER SWITCH
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT_C
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303050M0201 |
| Informazioni ambientali | 1SCC303050D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | ef556fd6-d19c-413f-9e9e-d3c9254c1212 Finlandia (FI) |
| SCIP semplificato | 324a34e6-d92d-4659-a6c8-7f25a4f8202b Germania (DE) |
| 7c18e3c7-d4ec-4daf-8638-780bbf725e49 Polania (PL) | |
| 79c4eb22-50d4-41d7-b6fd-bcff65221f82 Francia (FR) | |
| 4d6acfff-dd17-4d78-91eb-c4efa115ccbb Italia (IT) | |
| 80a8fc45-5222-4a61-b2bb-cd8ada25cd84 Ungheria (HU) | |
| 3fb9d9d1-b0ec-48a0-b098-940168200189 Portogallo (PT) | |
| 875993c2-42d9-40c9-8cdd-7006fcb6b022 Danimarca (DK) | |
| 20dca2da-2029-44e5-bc86-a6a6d2955a4c Paesi Bassi (Olanda) (NL) | |
| f1d6782a-92e7-413e-9486-5ed4054328d2 Croazia (HR) | |
| f0df47b8-615f-451e-8563-b1c5b1fd5c02 Svezia (SE) | |
| 350d11eb-0249-452b-9052-f77d05c23e55 Belgio (BE) | |
| f6a04649-2730-4919-84da-c107d80945be Germania (DE) | |
| 2a72d88d-2b17-43f0-8a3c-603368363d33 Francia (FR) | |
| 95051c22-70dd-4564-a5f9-22998b562a26 Spagna (ES) | |
| 34bb405e-7eda-448a-9a24-f11b0ca1dba3 Grecia (GR) | |
| c83908be-bffc-402d-9cec-d1d90f8d72dd Bulgaria (BG) | |
| 9a289f65-5d22-4279-9c5a-d081354c7cd6 Germania (DE) | |
| 57761068-7ebf-4acc-a6aa-7f2c079edf4c Ungheria (HU) | |
| ee15fe22-2944-4a25-af0e-16a5faa4c162 Germania (DE) | |
| e170c76c-8bdd-4cfc-a218-eb1f693dc8a9 Polania (PL) | |
| f2aa8062-9e30-4c1c-96ea-d1dd0635ce41 Estonia (EE) | |
| 35b6d0d9-9b97-4594-b3ef-fb99b3e020d2 Repubblica Ceca (CZ) | |
| d6f0b348-e327-4b1f-9520-875b77c7557a Polania (PL) | |
| 82455908-5079-42f3-82f5-8ca070c43ef8 Germania (DE) | |
| 16a10f02-3901-4446-8cad-5d694b132d89 Norvegia (NO) | |
| f4c000b0-fdd4-432b-bea1-c3033ad8b8e0 Belgio (BE) | |
| 0f58dfe3-0f6c-4a7a-8ca8-b63776cb2f88 Svezia (SE) | |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303008M0208 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC303050D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 205 mm |
| 8.07 in | |
| Altezza prodotto | 150 mm |
| 5.91 in | |
| Profondità prodotto | 160 mm |
| 6.3 in | |
| Peso netto prodotto | 3.3 kg |
| 7.28 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 160 mm |
| 6.3 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.63 in | |
| Altezza imballo livello 1 | 185 mm |
| 7.28 in | |
| Peso lordo imballo livello 1 | 4.05 kg |
| 8.93 lb | |
| EAN imballo livello 1 | 6417019252551 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.4 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 160 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 160 A |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 90 kW |
| (500 V) 110 kW | |
| (690 V) 160 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Comando | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Tipo di morsetto | Screw Terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Tipo di transizione | Open |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303001D2704 |
| Certificato DNV | 1SCC303138D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3641526 |
| E-Number (Norway) | 4337000 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente nominale permanente per AC-23, 400V (EF011777) | 160 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 160 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 90 kW |
| potenza di interruzione a 400 V (EF009166) | 90 kW |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | altro |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT160E04CP CHANGE-OVER SWITCH - ABB - OT160E04CP - 1SCA022775R9440 | 88 Kbytes |
|
| OT160E04CP 1SCA022775R9440 ABB OT160E04CP commutatore | 66 Kbytes |
|
