Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

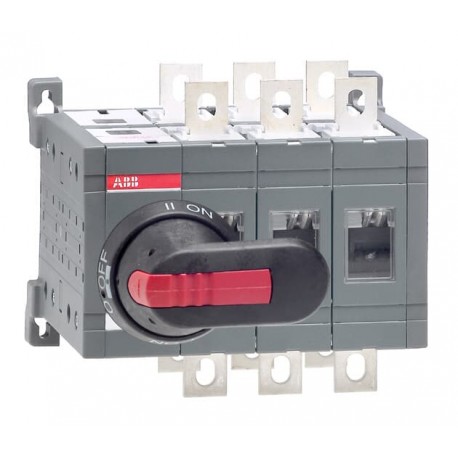

1SCA022772R6510 ABB OT160E03CP commutatore
Riferimento: 1SCA022772R6510
Produttore: ABB
Descrizione:
OT160E03CP commutatore
Interruttore OT160E03CP
OT160E03CP CHANGE-OVER SWITCH
Categorie:
- Apparecchi elettrici a bassa tensione > Sezionatore
- ABB > Interruttori manuali > OT_C
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303050M0201 |
| Informazioni ambientali | 1SCC303050D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | b6ccb138-fd20-4bc7-baa7-a5ba0989c5d1 Finlandia (FI) |
| SCIP semplificato | 43787eb1-1dfa-4920-8c65-ead8ac062099 Germania (DE) |
| 2b388d46-321f-426f-9ad5-ab0bf40385dd Danimarca (DK) | |
| 4560c79e-fc9c-449a-8134-ae460c468398 Belgio (BE) | |
| 44dbe3c4-0c0a-44ad-84ec-e71476d26157 Germania (DE) | |
| 44566878-f18a-44b7-93c6-406ff0da7a5f Italia (IT) | |
| 9c647756-2226-499f-ba3b-19c15182a591 Ungheria (HU) | |
| 3392038e-e4ff-4390-89e4-506f6a255fdc Grecia (GR) | |
| b89c8deb-70a8-4f03-b7b4-f93bd199efd1 Estonia (EE) | |
| 47145e89-bc40-4547-a178-2f129892fa05 Portogallo (PT) | |
| 6104a800-db5d-4a0c-bea1-c744281a9763 Norvegia (NO) | |
| a80396c9-2668-4cea-abcc-d5b10fcb1dbf Paesi Bassi (Olanda) (NL) | |
| b9b79f44-2670-476b-8522-ac517e9b26ac Croazia (HR) | |
| 3f11810d-eb68-48b4-98df-c9dd8c28422b Germania (DE) | |
| d1020069-c4f8-40b3-a443-97b4577fb2c3 Germania (DE) | |
| 2a3a260b-9aa2-4592-aae4-5ba588f94970 Repubblica Ceca (CZ) | |
| 85148437-bd65-4d88-b410-f6fcefc588b3 Polania (PL) | |
| 9791d55d-ed67-4a08-96c7-dbca6532c924 Svezia (SE) | |
| 656cb040-4aa9-4bf9-ad77-27a809920d86 Spagna (ES) | |
| 32ca3d22-518a-4176-9afc-bc8349305ba6 Ungheria (HU) | |
| ea742c70-d150-4eb5-9d04-d7dee8cc33f4 Germania (DE) | |
| 8e59bf6f-b206-461a-a5a9-7864c9fe71b5 Polania (PL) | |
| a55283ea-1991-4209-9ad6-7339289101d1 Francia (FR) | |
| d5376ec6-c26e-468b-8b29-447ab7095824 Polania (PL) | |
| e6f6f579-d005-41b0-97f5-17fea01a318f Belgio (BE) | |
| 22468ccf-0abb-48cc-aad4-1f7d190600cd Bulgaria (BG) | |
| f5b13d1b-1c35-435a-bd45-627a0de1d4a0 Svezia (SE) | |
| 96ff859e-d78f-4c11-9535-a23e2527c0ae Francia (FR) | |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303008M0208 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC303050D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 170 mm |
| 6.69 in | |
| Altezza prodotto | 150 mm |
| 5.91 in | |
| Profondità prodotto | 160 mm |
| 6.3 in | |
| Peso netto prodotto | 3.1 kg |
| 6.83 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 160 mm |
| 6.3 in | |
| Profondità imballo livello 1 | 245 mm |
| 9.65 in | |
| Altezza imballo livello 1 | 185 mm |
| 7.28 in | |
| Peso lordo imballo livello 1 | 3.4 kg |
| 7.5 lb | |
| EAN imballo livello 1 | 6417019251974 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.4 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 160 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 160 A |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 90 kW |
| (500 V) 110 kW | |
| (690 V) 160 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Comando | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Tipo di morsetto | Screw Terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Tipo di transizione | Open |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303001D2704 |
| Certificato DNV | 1SCC303138D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3641502 |
| E-Number (Norway) | 4337061 |
| E-Number (Sweden) | 3171267 |
ETIM for 1SCA022772R6510 Apparecchi elettrici a bassa tensione (EC000216)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica160 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica160 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica90 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica90 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica con inserto a innesto
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaSì
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicagrigio
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
Nome caratteristicalarghezza (EF000008)
Valore caratteristica170 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica150 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica160 mm
DATASHEET - PDF
Titolo
Dimensione
Tipo
