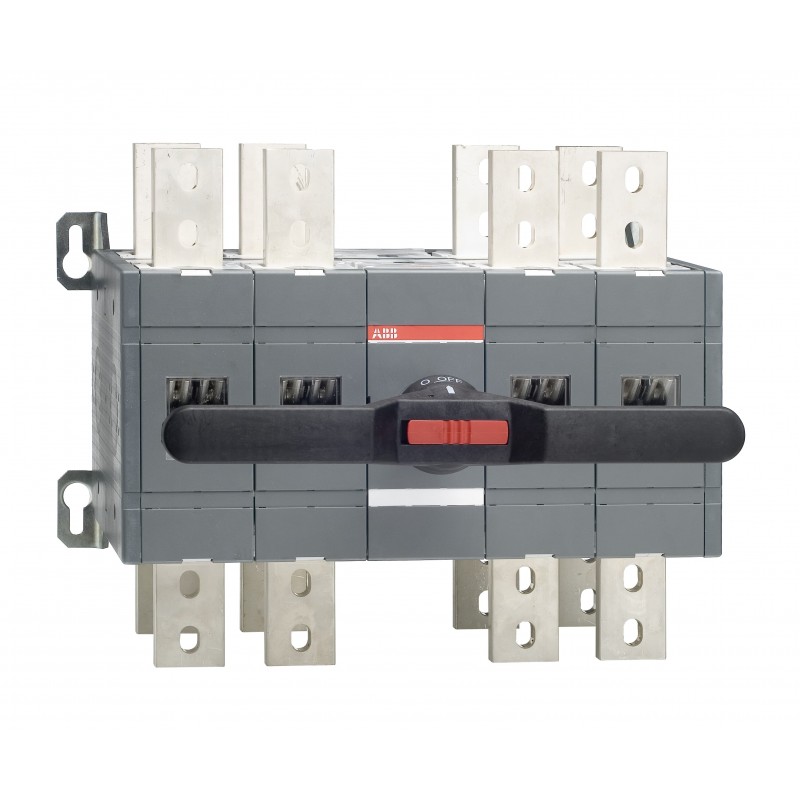

1SCA103303R1001 ABB OT1600E22CP commutatore
1SCA103303R1001
ABB
OT1600E22CP commutatore
Cambia OT1600E22CP
OT1600E22CP CHANGE-OVER SWITCH
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT_C
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303053M0201 |
| Informazioni ambientali | 1SCC303050D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303008M0208 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC303050D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 480 mm |
| 18.9 in | |
| Altezza prodotto | 372 mm |
| 14.65 in | |
| Profondità prodotto | 309 mm |
| 12.17 in | |
| Peso netto prodotto | 47.66 kg |
| 105.07 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 394 mm |
| 15.51 in | |
| Profondità imballo livello 1 | 534 mm |
| 21.02 in | |
| Altezza imballo livello 1 | 368 mm |
| 14.49 in | |
| Peso lordo imballo livello 1 | 50.1 kg |
| 110.45 lb | |
| EAN imballo livello 1 | 6417019378084 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 1600 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 48 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 1600 A |
| (500 V) 1600 A | |
| (690 V) 1600 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 1600 A |
| (500 V) 1600 A | |
| (690 V) 1600 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 1600 A |
| (500 V) 1600 A | |
| (690 V) 1600 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 1600 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 1600 A |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 710 kW |
| (500 V) 900 kW | |
| (690 V) 1200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kiloampere rms |
| Comando | Mechanism Between the Poles |
| 22 (Between the Poles) | |
| Tipo di morsetto | Screw Terminals |
| Larghezza morsetto | 50 mm |
| Coppia di serraggio | secondo IEC 60947-1 50 ... 75 N·m |
| Tipo di transizione | Open |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 50 ... 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303015D2702 |
| Certificato DNV | 1SCC303138D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3641575 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT1600E22CP CHANGE-OVER SWITCH - ABB - OT1600E22CP - 1SCA103303R1001 | 89 Kbytes |
|
| OT1600E22CP 1SCA103303R1001 ABB OT1600E22CP commutatore | 72 Kbytes |
|
