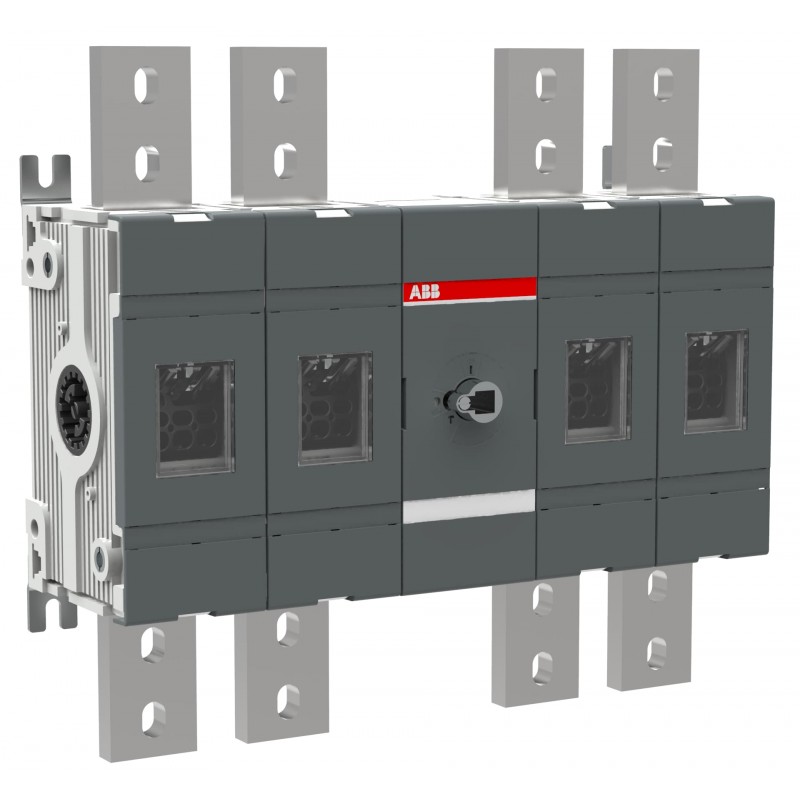

1SCA101545R1001 ABB Interruttore-sezionatore OT1600E22P
1SCA101545R1001
ABB
Interruttore-sezionatore OT1600E22P
Interruttore di disconnessione OT1600E22P
OT1600E22 SEZIONATORE 1600A 4 POLI
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Circular Value | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 1SCC301120M0201 |
| Informazioni ambientali | 1SCC301233D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301300D0201 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301300D0201 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301047M0213 |
| Disegni meccanici | 1SCC301510F0001 |
| 1SCC301509F0001 | |
| OT1600E22.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301300D0201 |
| End of Life Instructions | 1SCC301120M0201 |
| Dimensioni | |
| Larghezza prodotto | 414.5 mm |
| Altezza prodotto | 372 mm |
| Profondità prodotto | 167 mm |
| Peso netto prodotto | 21.6 kg |
| Dati tecnici | |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 1600 A |
| (500 V) 1600 A | |
| (690 V) 1600 A | |
| (1000 V) 1600 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 1600 A |
| (500 V) 1600 A | |
| (690 V) 1600 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (400 ... 415 V) 710 kW |
| (500 V) 900 kW | |
| (690 V) 1200 kW | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 1600 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 92 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 48 W |
| Grado di inquinamento | 3 |
| Tipo di maniglia | Maniglia e Albero non inclusi |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Comando | Mechanism Between the Poles |
| 22 (Between the Poles) | |
| Distanza tra le fasi | Standard |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Modalità operativa | Manovra Frontale |
| Norme di riferimento | IEC 60947-3 |
| Funzioni speciali | No |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4 |
| Grado di protezione | Davanti IP00 |
| Tipo di morsetto | Lug terminals |
| Coppia di serraggio | secondo IEC 60947-1 50 … 75 N·m |
| Durata meccanica | 6000 |
| Lock Type | No |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 50 … 75 N·m |
| Dati ambientali | |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Informazioni ambientali | 1SCC301233D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301338D0201 |
| Dichiarazione di conformità - CE | 1SCC301155D2704 |
| DNV GL Certificate | 1SCC301184D0203 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 400 mm |
| Profondità imballo livello 1 | 435 mm |
| Altezza imballo livello 1 | 170 mm |
| Peso lordo imballo livello 1 | 22.6 kg |
| EAN imballo livello 1 | 6417019364261 |
| Classificazioni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000216 - sezionatore di carico |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661776 |
