> ABB>Interruttori manuali>OT_C>1SCA022872R1840 ABB OT1600E03CP commutatore
ANUNCIAR
Prodotto successivo

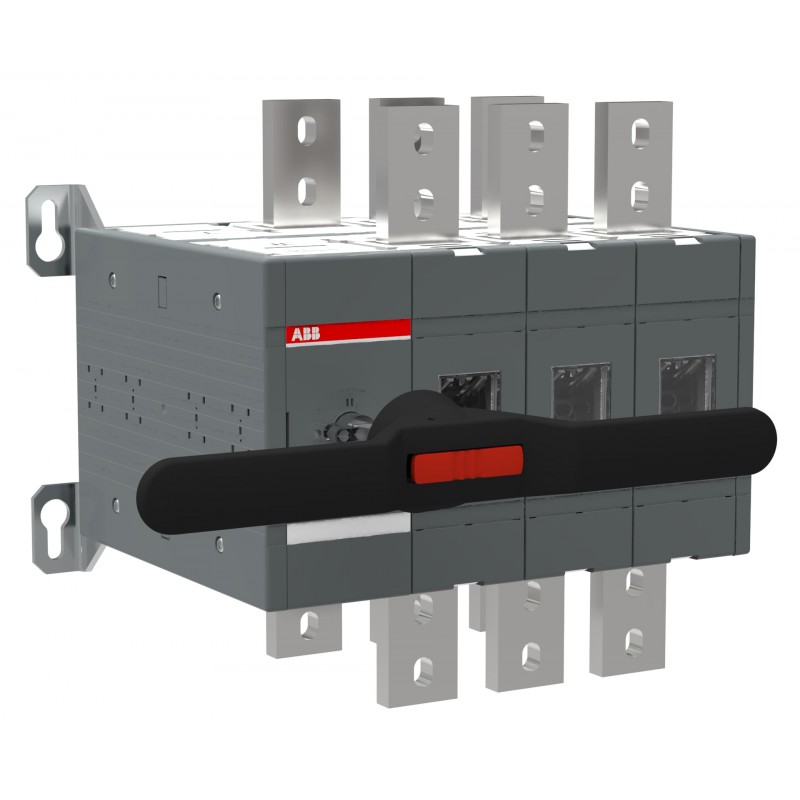

1SCA022872R1840 ABB OT1600E03CP commutatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA022872R1840 ABB OT1600E03CP commutatore

1SCA022872R1840

ABB

OT1600E03CP commutatore

OT1600E03CP Interruttore Interruttore

OT1600E03CP CHANGE-OVER SWITCH

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Interruttori manuali > OT_C

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $2,735.25
Prezzo unitario: $2,735.25
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


ABB EcoSolutions
End Of Life Disassembling Instructions1SCC303053M0201
Informazioni ambientali1SCC303050D0201
Dichiarazione prodotto ambientale - EPD1SCC303094D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Download Piu' Usati
Scheda tecnica1SCC303003C0201
Istruzioni e manuali1SCC303008M0208
Dichiarazione prodotto ambientale - EPD1SCC303094D0201
Dati ambientali
Grado di protezioneDavanti IP20
Informazioni ambientali1SCC303050D0201
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto400 mm
15.75 in
Altezza prodotto372 mm
14.65 in
Profondità prodotto309 mm
12.17 in
Peso netto prodotto38.22 kg
84.26 lb
Informazioni imballo
Unità imballo livello 1box 1 scatola
Larghezza imballo livello 1394 mm
15.51 in
Profondità imballo livello 1534 mm
21.02 in
Altezza imballo livello 1368 mm
14.49 in
Peso lordo imballo livello 140.32 kg
88.89 lb
EAN imballo livello 16417019339009
Dati tecnici
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 1600 A
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Handle ColorNero
Tipo di manigliaHandle and shaft included
Tipo di montaggioBase mounting
Numero di poli3P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 48 W
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Corrente nominale di funzionamento AC-31B (Ie)(380 ... 415 V) 1600 A
Corrente nominale di funzionamento AC-33B (Ie)(380 ... 415 V) 1600 A
Potenza nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 710 kW
(500 V) 900 kW
(690 V) 1200 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Corrente nominale ammissibile di breve durata (Icw)per 1 s 50 kiloampere rms
ComandoMechanism at the End of the Switch
03 (Left Side)
Tipo di morsettoScrew Terminals
Larghezza morsetto50 mm
Coppia di serraggiosecondo IEC 60947-1 50 ... 75 N·m
Tipo di transizioneOpen
Reparto tecnico UL/CSA
Coppia di serraggiosecondo IEC 60947-1 50 ... 75 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC303015D2702
Certificato DNV1SCC303138D0201
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3600149

ETIM for 1SCA022872R1840 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) Sì
versione interruttore di manutenzione/riparazione (EF006986) Sì
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) No
versione invertitore (EF009408) No
numero di interruttori (EF005586) 1
max. tensione d'esercizio nominale Ue per AC (EF007355) 1000 V
tensione d'esercizio nominale (EF001435) 1000 V
corrente nominale permanente per AC-23, 400V (EF011777) 1600 A
corrente nominale permanente per AC-21, 400 V (EF009165) 1600 A
resistenza a corrente di breve durata Icw (EF007050) 50 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 710 kW
potenza di interruzione a 400 V (EF009166) 710 kW
numero di poli (EF001391) 3
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica con inserto a innesto
adatto per fissaggio frontale a 4 fori (EF007247) Sì
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) Sì
adatto per costruzione intermedia (EF007264) No
colore dell'elemento di azionamento (EF007167) nero
tipo di elemento di azionamento (EF006976) manopola rotativa lunga
bloccabile (EF006281) Sì
tipo di collegamento circuito elettrico principale (EF006819) altro
grado di protezione (IP), lato frontale (EF003118) IP20
indice di protezione (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
