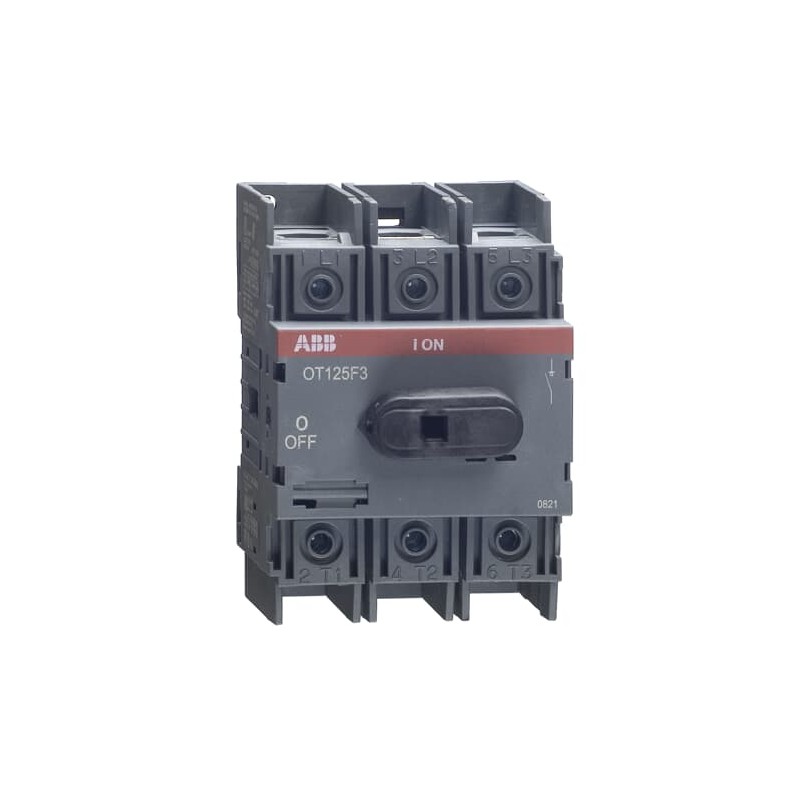

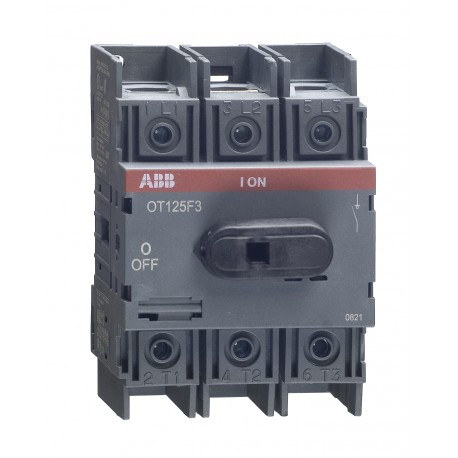

1SCA105033R1001 ABB OT125F3 sezionatore
1SCA105033R1001
ABB
OT125F3 sezionatore
OT125F3 SEZIONATORE 125A 3 POLI
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Informazioni ambientali | 1SCC301264D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301280D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301058M0008 |
| Disegni meccanici | 1SCC301466F0001 |
| 1SCC301465F0001 | |
| OT100-125F3.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301280D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC301264D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 10 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 70 mm |
| Altezza prodotto | 100 mm |
| Profondità prodotto | 74 mm |
| Peso netto prodotto | 0.36 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 81 mm |
| Profondità imballo livello 1 | 112 mm |
| Altezza imballo livello 1 | 86 mm |
| Peso lordo imballo livello 1 | 0.39 kg |
| EAN imballo livello 1 | 6417019391632 |
| Dati tecnici | |
| Sezione cavo | Cu 10 ... 70 mm² |
| Sezioni dei cavi-circuito principale | Flessibile 1x Cu 10…70 mm² |
| Stranded 1x Cu 10…70 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 125 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 125 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Tipo di maniglia | Manopola |
| Maniglia e Albero non inclusi | |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.3 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (125 A fuse, 415 V) 50 kA |
| (125 A fuse, 690 V) 10 kA | |
| (63 A fuse, 690 V) 50 kA | |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 125 A |
| (500 V) 125 A | |
| (690 V) 125 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 125 A |
| (500 V) 125 A | |
| (690 V) 125 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 90 A |
| (500 V) 70 A | |
| (690 V) 50 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 22 kW |
| (400 ... 415 V) 45 kW | |
| (500 V) 45 kW | |
| (690 V) 45 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 3.6 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kA |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism on Top of the Switch |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Lunghezza di spelatura cavo | Circuito Principale 18-21 mm |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V |
| Amperaggio UL/CSA | 100 A |
| Portata UL/CSA | (secondo UL 200 V) 25 Hp |
| (secondo UL 480 V) 50 Hp | |
| (secondo UL 240 V) 30 Hp | |
| (secondo UL 208 V) 25 Hp | |
| (secondo UL 600 V) 50 Hp | |
| Lunghezza di spelatura cavo | Circuito Principale 18-21 mm |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Certificato ATEX | No certification needed |
| Dichiarazione di conformità - CE | 1SCC301168D2702 |
| Certificato UL | cULus certificate OT30-125 |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3601409 |
| E-Number (Norway) | 4363532 |
| E-Number (Sweden) | 3170943 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 750 V |
| tensione d'esercizio nominale (EF001435) | 750 V |
| corrente permanente nominale Iu (EF001389) | 125 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 90 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 125 A |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 45 kW |
| potenza di interruzione a 400 V (EF009166) | 45 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 50 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
