ABBInterruttori manualiOT1SCA105023R1001 ABB OT100FT3 sezionatore

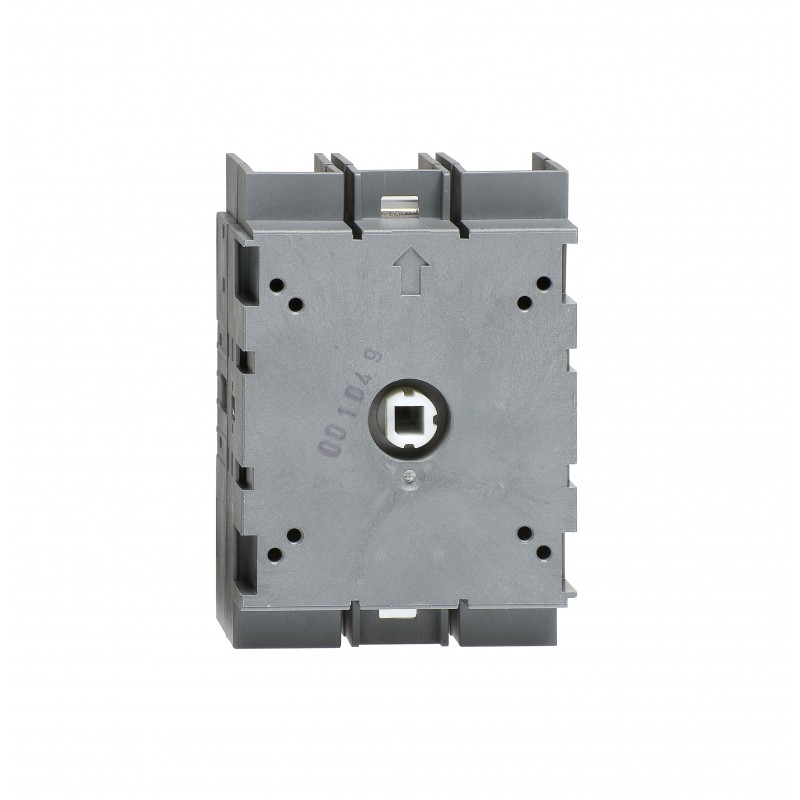

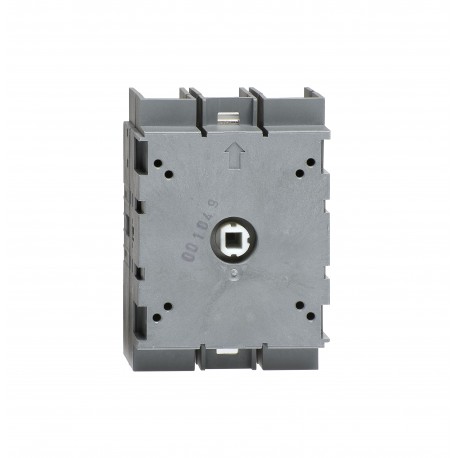

ABB 1SCA105023R1001 1SCA105023R1001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA105023R1001 ABB OT100FT3 sezionatore

Riferimento: 1SCA105023R1001

Produttore: ABB

Descrizione:

OT100FT3 sezionatore
OT100FT3 SEZIONATORE 100A 3 POLI RETROPORTELLA

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali > OT

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 84,41 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
Informazioni ambientali1SCC301264D0201
Dichiarazione prodotto ambientale - EPD1SCC301280D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301057M0007
Disegni meccanici1SCC301470F0001
1SCC301469F0001
OT125FT3.igs
Dichiarazione prodotto ambientale - EPD1SCC301280D0201
Dati ambientali
Grado di protezioneDavanti IP20
Informazioni ambientali1SCC301264D0201
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione10 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto70 mm
Altezza prodotto100 mm
Profondità prodotto66.5 mm
Peso netto prodotto0.415 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 181 mm
Profondità imballo livello 1112 mm
Altezza imballo livello 179 mm
Peso lordo imballo livello 10.44 kg
EAN imballo livello 16417019391540
Dati tecnici
Sezione cavoCu 10 ... 70 mm²
Sezioni dei cavi-circuito principaleFlessibile 1x Cu 10…70 mm²
Stranded 1x Cu 10…70 mm²
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 115 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 115 A
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Tipo di manigliaManiglia e Albero non inclusi
Durata meccanica20000
Tipo di montaggioDoor mounting
Numero di poli3P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 4.0 W
Corrente nominale di cortocircuito condizionale (Inc)(125 A fuse, 415 V) 50 kA
(125 A fuse, 690 V) 10 kA
(63 A fuse, 690 V) 50 kA
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 750 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 22 kW
(400 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
Tensione nominale di funzionamentoCircuito Principale 750 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V) 3.6 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 2.5 kA
Cacciavite raccomandatoCircuito Principale Hexagon 4
Funzioni specialiNo
Norme di riferimentoIEC 60947-3 / UL 98 / CSA C22.2 NO.4
ComandoMechanism on Top of the Switch
Tipo di morsettoScrew Terminals
Coppia di serraggiosecondo IEC 60947-1 6 N·m
Lunghezza di spelatura cavoCircuito Principale 18-21 mm
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA600 V
Amperaggio UL/CSA100 A
Portata UL/CSA(110 ... 120 V AC) Monofase 5 Hp
(240 V AC) Monofase 15 Hp
(440 ... 480 V AC) Monofase 25 Hp
(550 ... 600 V AC) Monofase 20 Hp
(220 ... 240 V AC) Tre Fasi 30 Hp
(440 ... 480 V AC) Tre Fasi 50 Hp
(550 ... 600 V AC) Tre Fasi 50 Hp
Lunghezza di spelatura cavoCircuito Principale 18-21 mm
Cacciavite raccomandatoCircuito Principale Hexagon 4
Coppia di serraggiosecondo IEC 60947-1 6 N·m
Coppia di serraggio UL/CSA55 in·lb
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC301335D0201
Certificato ATEXNo certification needed
Dichiarazione di conformità - CE1SCC301168D2702
Certificato ULcULus certificate OT30-125
Certificato VDENo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3601407
E-Number (Norway)4363544
E-Number (Sweden)3170949

ETIM for 1SCA105023R1001 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica750 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica115 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica80 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica100 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica2.5 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica37 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica37 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica50 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
