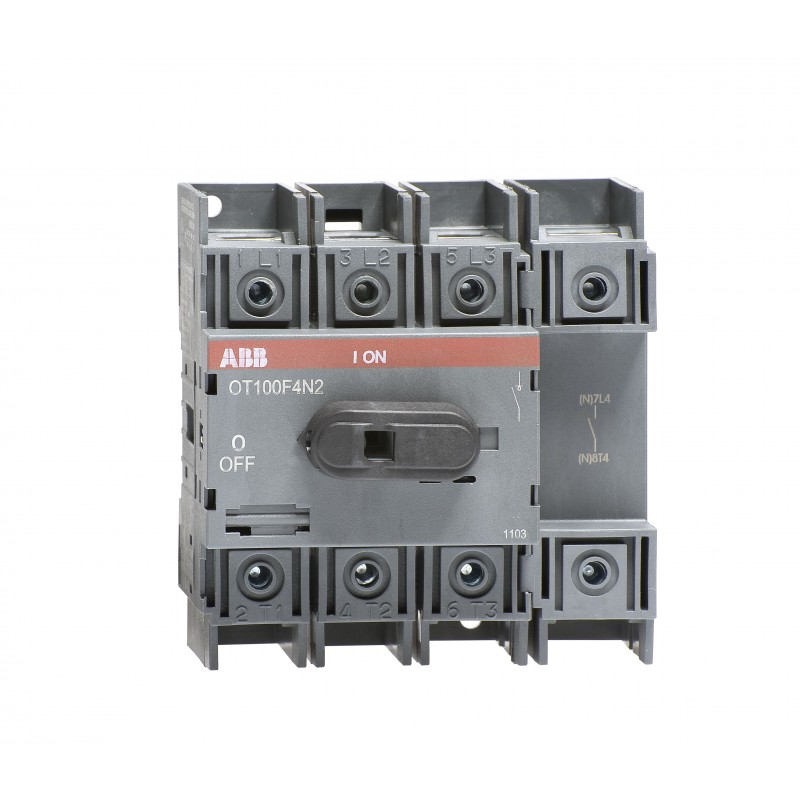

1SCA105018R1001 ABB OT100F4N2 sezionatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA105018R1001 ABB OT100F4N2 sezionatore

1SCA105018R1001

ABB

OT100F4N2 sezionatore

Sezionare OT100F4N2

OT100F4N2 SEZIONATORE 100A 4 POLI

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Interruttori manuali > OT

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $130.17
Prezzo unitario: $130.17
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ABB EcoSolutions
Informazioni ambientali1SCC301264D0201
Dichiarazione prodotto ambientale - EPD1SCC301280D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC301020C0201
Istruzioni e manuali1SCC301058M0008
Disegni meccanici1SCC301468F0001
1SCC301467F0001
OT100-125F4N2.stp
OT100-125F4N2.igs
Dichiarazione prodotto ambientale - EPD1SCC301280D0201
Dati ambientali
Grado di protezioneDavanti IP20
Informazioni ambientali1SCC301264D0201
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione10 pezzo (i)
Codice tariffario doganale85365080
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto96.5 mm
Altezza prodotto100 mm
Profondità prodotto74 mm
Peso netto prodotto0.49 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1109 mm
Profondità imballo livello 1112 mm
Altezza imballo livello 186 mm
Peso lordo imballo livello 10.52 kg
EAN imballo livello 16417019391496
Dati tecnici
Sezione cavoCu 10 ... 70 mm²
Sezioni dei cavi-circuito principaleFlessibile 1x Cu 10…70 mm²
Stranded 1x Cu 10…70 mm²
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 115 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 115 A
Grado di protezioneDavanti IP20
Distanza tra le fasiStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Tipo di manigliaManopola
Maniglia e Albero non inclusi
Durata meccanica20000
Tipo di montaggioBase mounting
Numero di poli4P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 4.0 W
Corrente nominale di cortocircuito condizionale (Inc)(125 A fuse, 415 V) 50 kA
(125 A fuse, 690 V) 10 kA
(63 A fuse, 690 V) 50 kA
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 750 V
Corrente nominale di funzionamento AC-21A (Ie)(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
Potenza nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 22 kW
(400 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
Tensione nominale di funzionamentoCircuito Principale 750 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V) 3.6 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 2.5 kA
Cacciavite raccomandatoCircuito Principale Hexagon 4
Funzioni specialiNo
Norme di riferimentoIEC 60947-3 / UL 98 / CSA C22.2 NO.4
ComandoMechanism on Top of the Switch
Tipo di morsettoScrew Terminals
Coppia di serraggiosecondo IEC 60947-1 6 N·m
Lunghezza di spelatura cavoCircuito Principale 18-21 mm
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA600 V
Amperaggio UL/CSA100 A
Portata UL/CSA(110 ... 120 V AC) Monofase 5 Hp
(240 V AC) Monofase 15 Hp
(440 ... 480 V AC) Monofase 25 Hp
(550 ... 600 V AC) Monofase 20 Hp
(220 ... 240 V AC) Tre Fasi 30 Hp
(440 ... 480 V AC) Tre Fasi 50 Hp
(550 ... 600 V AC) Tre Fasi 50 Hp
Lunghezza di spelatura cavoCircuito Principale 18-21 mm
Cacciavite raccomandatoCircuito Principale Hexagon 4
Coppia di serraggiosecondo IEC 60947-1 6 N·m
Coppia di serraggio UL/CSA55 in·lb
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SCC301335D0201
Certificato ATEXNo certification needed
Dichiarazione di conformità - CE1SCC301168D2702
Certificato ULcULus certificate OT30-125
Certificato VDENo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3601403
E-Number (Norway)4363531
E-Number (Sweden)3171073
