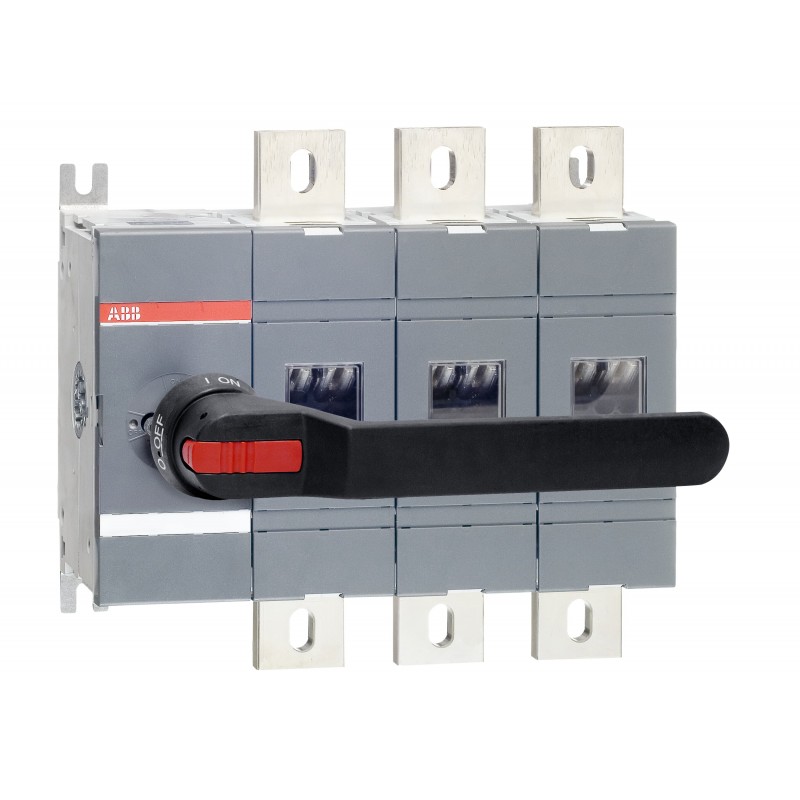

1SCA022860R5930 ABB OT1000E03P sezionatore
1SCA022860R5930
ABB
OT1000E03P sezionatore
Interruttore di disconnessione OT1000E03P
OT1000E03P SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali > OT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301120M0201 |
| Informazioni ambientali | 1SCC301233D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301300D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301047M0213 |
| Disegni meccanici | 1SCC301492F0001 |
| 1SCC301491F0001 | |
| OT1250E03.igs | |
| Dichiarazione prodotto ambientale - EPD | 1SCC301300D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP00 |
| Informazioni ambientali | 1SCC301233D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 334.5 mm |
| Altezza prodotto | 306 mm |
| Profondità prodotto | 167 mm |
| Peso netto prodotto | 15.4 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 400 mm |
| Profondità imballo livello 1 | 435 mm |
| Altezza imballo livello 1 | 170 mm |
| Peso lordo imballo livello 1 | 16.9 kg |
| EAN imballo livello 1 | 6417019309309 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 1000 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 1000 A |
| Grado di protezione | Davanti IP00 |
| Distanza tra le fasi | Standard |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Durata meccanica | 6000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 19 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (1250 A fuse, 415 V) 80 kA |
| (1250 A fuse, 500 V) 100 kA | |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 1000 A |
| (500 V) 1000 A | |
| (690 V) 1000 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (400 ... 415 V) 560 kW |
| (500 V) 710 kW | |
| (690 V) 1000 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 110 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 50 mm |
| Coppia di serraggio | secondo IEC 60947-1 50 … 75 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 50 … 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301338D0201 |
| Certificato ATEX | No certification needed |
| Dichiarazione di conformità - CE | 1SCC301155D2704 |
| DNV GL Certificate | 1SCC301184D0203 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3661604 |
| E-Number (Sweden) | 3171234 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT1000E03P switch-disconnector - ABB - OT1000E03P - 1SCA022860R5930 | 91 Kbytes |
|
| OT1000E03P 1SCA022860R5930 ABB OT1000E03P sezionatore | 76 Kbytes |
|
